Способ подъема буровой вышки

Способ подъема буровой вышки

Иллюстрации

Показать все

Реферат

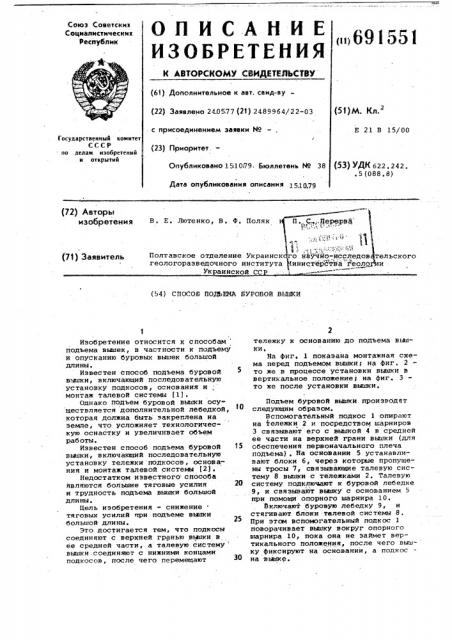

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Социалистических

Республик (i)69l55t (61) Дополнительное к авт, саид-ву (22) Заявлено 240577 (21) 2489964/22-03 (51)м. Кл.

Е 21 В 15/00 с присоединением заявки Йо

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет.(13) УДК 622, 242. е5 (088,8) Опубликовано 1510П9 Бюллетень ¹ 38

Дата опубликования описания (72) Авторы и3о(ретеиия В, е. )(ютенко, В. Ф. поляк (71) Заявитель

Полтавское отделение Украинск н у исследов геологоразведочного института (1иниотернстие тесло

Украинской СС ельского и (54) СПОСОБ ПОДЬЕМА БУРОВОЙ ВЫШКИ

Изобретение относится к способам подъема вышек, в частности к подъему и опусканию буровых вышек большой длины.

Известен способ подъема буровой вышки, включающий последовательную установку подкосов, основания и . монтаж талевой системы (1).

Однако подъем буровой вышки осуществляется дополнительной лебедкой, которая должна быть закреплена на земле, что усложняет технологическую оснастку и увеличивает объем работы.

Известен способ подъема буровой вышки, включающий последовательную установку тележки подкосов, основания и монтаж талевой систе(ы (2).

Недостатком известного способа являются большие тяговые усилия 20 и трудность подъема вышки большой длины.

Цель изобретения - снижение тяговых усилий при подъеме вышки большой длины.

Это достигается тем, что подкосы соединяют с верхней гранью вилки в ее средней части, а талевую систему вышки. соединяют с нижними концами подкосов, после чего перемещают

30 тележку к основанию до подъема выаки, На фиг. 1 показана монтажная схема перед подъемом вышки на фиг. 2 то же в процессе установки вышки в вертикальное положение на фиг. 3 то же после установки вышки.

Подъем буровой вышки проиэвбдят следующим образом.

Вспомогательный подкос 1 опирают на тележки 2 и посредством шарниров

3 связывают его с вышкой 4 в средней ее части на верхней грани вышки (для обеспечения первоначального плеча подъема), На основании 5 устанавливают блоки 6, через которые пропущены тросы 7, связывающие талевую систему 8 вьыки с тележками 2. Талевую систему подключают к буровой лебедке

9, и связываю)т вьюку с основанием 5 при помощи опорного шарнира 10.

Включают буровую лебедку 9, и стягивают блоки талевой системы 8.

При этом вспомогательный подкос 1 поворачивает вышку вокруг опорного шарнира 10, пока она не займет вертикального положения, после чего выш- ку фиксируют на основании, а поднос на выаке.

69).551

Формула изобретения фиг. f фы,2 фиг3

Составитель Л. Думкин

Редактор Г. Мозжечкова Техред О,Андрейко Корректор Г. Решетник

Тираж 657 П од пис ное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва, Ж-35, Раушская наб., д, 4/5

Заказ 6166/23

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

<>пу кание буровой нырки ведется в обр lTHoA последовательности.

Способ подъема буровой вышки, включающий последовательную установ ку тележки подкосов, основания и монтаж талевой системы, о т л и ч а ю— шийся тем, что, с целью снижения тяговых усилий при подъеме вышки большой длины, подкосы соединяют с верхней гранью вышки в ее средней части, а талевую систему вышки соединяют с нижними концами подкосов, после чего перемещают тележку к .основанию до подъема вышки.

Источники информации, принятые во.внимание при экспертизе

1. Патент ЛНР Р 35605, кл. 5 а 38/20, опублик. 1969.

2. Патент ГДР М 91786, кл. 5 а 15/00, опублик. 1972.
