Реферат

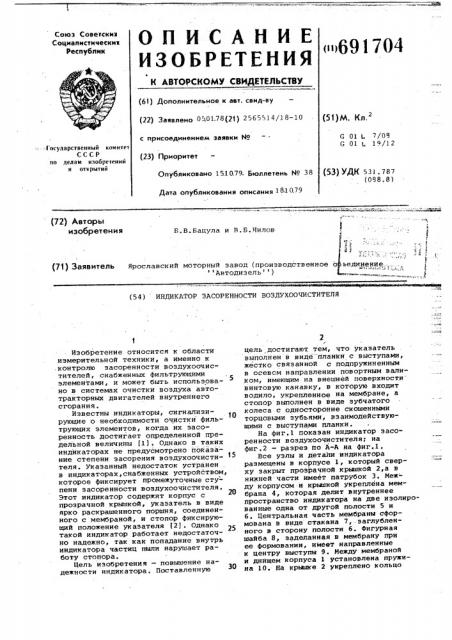

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

«i>691704 (61) Дополнительное к авт. свид-ву (51)М. Кл.2 (22) Заявлено 0501.78(21) 2565514/18-10

G 01 1. 7/ОЧ

G 01 Ь 19/l 2 с присоединением заявки № (23) Приоритет

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК S3) .787 (088.8) Опубликовано 151079- Бюллетень ¹ 38

Дата опубликования описания 181 0-79 (72) Авторы изобретения

Б. В. Бацула и В. Б. Нилов (71) заявитель ярославский моторный завод (производственное о единение Автодизель ) (54) ИНДИКАТОР ЗАСОРЕННОСТИ ВОЗДУХООЧИСТИТЕЛЯ

Изобретение относится к области измерительной техники, а именно к .контролю засоренности воздухоочистителей, снабженных фильтрующими элементами, и может быть использовано в системах очистки воздуха автотракторных двигателей внутреннего сгорания.

Известны индикаторы, сигнализирующие о необходимости очистки фильтрующих элементов, когда их засоренность достигает определенной предельной величины fl). Однако в таких индикаторах не предусмотрено показание степени засорения воэдухоочистителя. Указанный недостаток устранен . в индикаторах, снабженных устройством, которое фиксирует промежуточные сту= пени засоренности воздухоочистителя.

Этот индикатор содержит корпус с прозрачной крышкой, указатель в виде ярко раскрашенного поршня, соединенного с мембраной, и стопор фиксирующий положение указателя (21 ° Однако такой индикатор работает недостаточно надежно, так как попадание внутрь индикатора частиц пыли нарушает работу стопора.

Цель изобретения — повышение надежности индикатора. Поставленную

2 цель достигают тем, что указатель . выполнен в виде" планки с выступами, жестко связанной с подпружиненным

B осевсм направлении повортным валиком, имеющим на внешней поверхности винтовую канавку, в которую входит водило, укрепленное на мембране, а стопор выполнен в виде зубчатого колеса с односторонне скошенными торцовыми зубьями, взаимодействующими с выступами планки.

На фиг.l показан индикатор засоренности воэдухоочистителя; на фиг ° 2 — разрез по A-А на фиг.l.

Все узлы и детали индикатора размещены в корпусе 1, который сверху закрыт прозрачной крышкой 2,а в нижней части имеет патрубок 3. Между корпусом и крышкой укреплена мембрана 4, которая делит внутреннее пространство индикатора на две изолированные одна от другой полости 5 и б. Центральная часть мембраны сформована в виде стакана 7, заглубленного в сторону полости б. Фигурная шайба 8, заделанная в мембрану при ее формовании, имеет направленные к центру выступы 9. Между мембраной и днищем корпуса 1 установлена пружина 10. На крьааке 2 укреплено кольцо

691704

11 с направляющей втулкой 12, На нижнем торце кольца выполнены односторонне скошенные зубья 13;В полос-. ти. 5 вертикально установлен ступенчатый поворотный валик 14. Era нижняя часть размещена в стакане 7 мембраны,средняя часть с навинченной на нее втулкой 15 скользит в направляющей втулке 12 кольца 11, а верхний конец через отверстие 16 крышки. 2 выведен наружу. На нижней части валика выполнены винтовые пазы 17, в которых помещены выступы 9 мембра ны. На валике укреплена стопорная планка 18. Валик подпружинен в осевом направлении посредством пружины 19, благодаря чему планка 18 поджимается к зубчатому торцу кольца 11. Конец стопорной планки 18 оформлен в виде стрелки. Несколько ниже плайки 18 размещена укрепленная в корпусе шкала

20 с нанесенными на нее делениями.

Полость 6 индикатора через патрубок 3 подключается к системе очистки

Воэдухб после воздухоочистителя. При работающем двигателе в полости 6 воз- — никает разрежение и,поскольку полость 25

5 через отверстие 16 .в крышке корпуса сообщается с атмосферой, на мембране

4 образуется передад давления. При незасореиных Фильтрующих элементах

"воэдухоочистителя этот перепл уравно-30 вешивается пружиной 10. По мере засорения воэдухоочистителя перепад давления на мембране возрастает и ее центральная часть перемещается вниз.

Выступы 9 мембраны скользят в пазах 35 валика 14 и поворачивают его вместе со стопорной планкой 18 на определен ный угол. В это время Фиксирующее устройатво не препятствует повороту планки, так как она своими ребрами скользит по скосам зубьев 13, и..валик несколько перемещается вниз, сжимая пружину 19. Оформленный в виде стрелки конец планки 18 показывает на шкале 20 степень засоренности воздухоочистителя. При остановке двигате-. ля, когда перепад давления на мембра1 ие пропадает, она стремится возвра титься в исходное положение, однако этому препятствует Фиксирующее устройство так как зубья 13 кольца 11 свои- 5О ми нескошенными поверхностями удерживают планку 18 на месте. При дальнейшем засорении воэдухоочистителя мембрана индикатора (естественно, прн работающем дэигателе) еще больше перемещается вниз, и планка-указатель 18 . занимает новое положение.

Таким образом, индикатор всегда показывает достигнутую на данный момент времени степень.засоренности воздухоочистителя.

После техобслуживания воздухоочистителя фиксирующее устройство инди-. катора отключают, нажимая на высту,пающий иэ крышки конец валика. Стопорная планка 18 выходит при этом иэ зацепления с кольцом 11 и все детали возвращаются в исходное положение.

Индикатор вновь готов к работе. .Стопор описываемой конструкции в отличие от известь.ых сохраняет работоспособность при проникновении в индикатор частиц пыпи.

Применение индикатора в автотракторных двигателях внутреннего сгора нйя позволит повысить длительность их эксплуатации.

Формула изобретения

Индикатор засоренности воэдухо счистителя, содержащий корпус с прозрачной крышкой:, указатель, соединенный с мембраной, и стопор, о т л ич а ю шийся тем, что, с целью повышения надежности индикатора, в нем указатепь выполнен в виде планки с выступамй, жестко связанной с под:пружиненным в.осевом направлении поворотным валиком, имеющим на внеш-, ней поверхности винтовую канавку, в которую входит водило, укрепленное на мембране, а стопор выполнен в виде зубчатого колеса с односторонне скошенными торцовыми зубьями, взаимодействующими с выступами планки.

Источники информации, принятые во внимание .при экспертизе

1. Авторское свидетельство СССР

Р 520113 кл.В 01 D 35/14, 1974.

2. Патент CtdA 9 3.443.365, кл.55-274, опублик.1969, 691704

Риз.1
