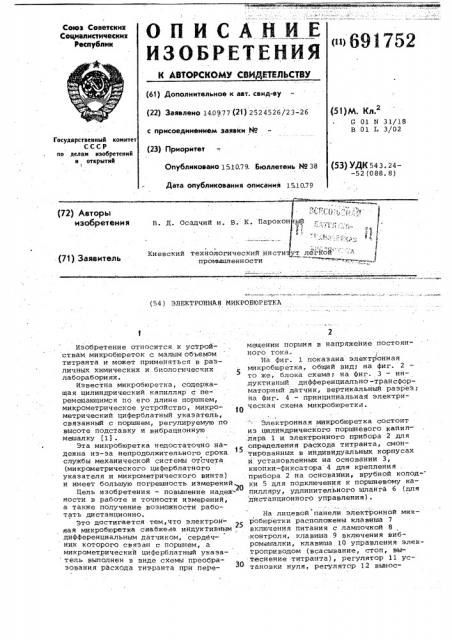

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву (22) Заявлено 140977 (21) 2524526/23-26 с присоединением заявки йо (51)e. Кл, G 01 N 31/18

В 01 L 3/02

Государственный комитет

СССР по делам изобретений и открытий

I (23) Приоритет

Опубликовано 1510.79. Бюллетень М 38

Дата опубликования описания 1510.79 (53) УДК543.24-52 (088. 8) - .",i.4,":. <г.-. л"

В. Д. Осадчий и. В. К. Парокон ый р ", а* с< стич(ут легкой" -.д (72) Авторы изобретения

Киевский технологический ин промышленности (71) Заявитель (54 ) ЭЛЕКТРОННАЯ МИКРОБЮРЕТКА

Изобретение относится к устройствам микробюреток с малым объемом титранта и может применяться в различных химических и биологических лаборабориях.

Известна микробюретка, содержащая цилиндрический капилляр с перемещающимся по его длине поршнем, микрометрическое устройство, микрометрический циферблатный указатель, связанный с поршнем, регулируемую по высоте подставку и вибрационную мешалку (1) .

Эта микробюретка недостаточно надежна из-за непродолжительного срока службы механической системы отсчета (микрометрического циферблатного указателя и микрометрического винта) и имеет большую погрешность измерений.

Цель изобретения — повышение надежности в работе и точности измерений, а также получение возможности работать дистанционно.

Это достигается тем,что электрон ная микробюретка снабжена индуктивным, дифференциальным датчиком, сердечник которого связан с поршнем, а микрометрический циферблатный указа тель выполнен в виде схемы преобразования расхода титранта при пере2 мещении поршня в напряжение постоянного тока.

На фиг. 1 показана электронная микробюретка, общий вид; на фиг. 2 то же, блока схема; на фиг- 3 — индуктивный. дифференциально-трансформаторный датчик, вертикальный разрез; на фиг. 4 — йринципиальная электрическая схема микробюретки.

Электронная микробюретка состоит из цилйндрического поршневого капил" ляра 1 и электронного прибора 2 для определения расхода титранта, смонтированных в индивидуальных корпусах и установленных на основании 3, кнопки-фиксатора 4 для крепления . прибора 2 на основании, врубной колод-" ки 5 цля подключения к поршневому капилляру, удлинительного шланга 6 (для дистанционного управления).

На лицевой панели электронной микробюретки расположены клавиша 7 включения питания с лампочкой 8 контроля, клавиша 9 включения вибромешалки, клавиша 10 управления элек.троприводом (всасывание, стоп, вытеснение титранта), регулятор 11 установки нуля, регулятор 12 вынос691752 ного циФрового прибора, измеритель

13, клавиша 14 включения дистанционного управления, винт 15 подстройки датчика, микрометрический винт 16 для ручной подачи титранта, винт регулировки подставки 17.

Блок-схема электронной микробюретки включает блок 18 питания от сети переменного тока,22ОВ, генератор

19 низкой частоты, связанный с входом индуктивного датчика 20, схему

21 установки нуля, вход которой подключен к выходу генератора низкой частоты, а выход связан с выходом индуктивного датчика, синхродетектор

22, связанный с выходом индуктивного датчика, и измеритель 23, подключенный к синхродетектору.

Индуктивный дифференциальный трансформаторный датчик состоит из секционного каркаса 24 со сквозным

Каналом, в которбм размещен ферритовый сердечник 25, цилиндрического корпуса 26, в котором расположен каркас, первичной 27 и вторичной 23 двухсекционных обмоток на секционном каркасе 24. 25

Схема электрических преобразований работает следуюшим образом.

Под действием перемещающегося поршня приводится в движение сердечник индуктивного диФференциального транс- ЗО форматорнorî датчика, обе секции первичной обмотки которого включены согласно,а две секции вторичной обмотки - встречно. Первичная обмотка ., датчика питается переменным током от генератора 19 частотой 1000 Гц.

При симметричном расположении сердечника относительно секций ЭДС на выходных зажимах датчика равна нулю, что соответствует нулевому поло- 4() жению указателя и заполненной титрантом бюретке. При вытеснении раствора из капилляра, т. е. при перемещении сердечника датчика, на выходе возникает сигнал, пропорциональный перемещению. Этот сигнал подается в диагональ фаэоэависимого синхродетектора (точки а, б транзисторов

Tg, lq, Т5, Te). На базовые точки

2, 3, 4 (фиг. 4) подается напряжение управления со втори ;ных обмоток выходного трансформатора генератора низкой частоты, à в измерительной диагонали, имеющей цепочку температурной компенсации на транзисторах Т и Т4, возникает напряжение постоян;ного тока, величина которого прямо

,пропорциональна перемещению поршня микробюретки, а следовательно - и величине расхода титранта. Напряжение в измерительной диагонали фиксируется

-вольтметром постоянного тока (измеритель R С ), градуированным в единицах расхода титранта.

Схема позволяет устанавливать измеритель на нуль в любом положении сердечника при помощи фазозависимой цепи -трансформатор ТР, резисторы )1, 9>, й,, а также подключать через делитель Р цифровой вольтметр постоянного тока, позволяющий получать результат измерений s цифровой форме.

Формула изобретения

Электронная микробюретка, содер жащая цилиндрическйй капилляр с перемещающимся по его длине поршнем, микрометрическое устройство, микрометрический циферблатный указатель, связанный с поршнем, регулируемую по высоте подставку и вибрационную мешалку, отличающаяся тем, что, с целью повьыения надежности в работе и точности измерений, а также получения возможности работать дистанционно, она снабжена индуктивным дифференциальным датчиком, сердечник которого связан с поршнем, а микрометрический циферблатный указатель выполнен в виде схемы преобразования расхода титранта в напряжение постоянного тока.

Источники информации, принятые во внимание при экспертизе

1. Кац A. M. Канторович A. С.

Мерные и дозирующие устройства для клиникодиагностических лабораторий.

Изд-во Медицина, Л., 1970, с. 134-137 (прототип).
