Способ измерения напряженности электрического поля

Способ измерения напряженности электрического поля

Иллюстрации

Показать все

Реферат

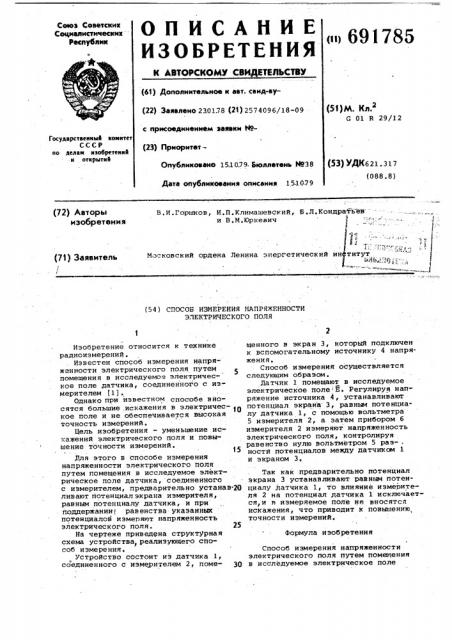

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1о 691785

// (61) Дополнительное к авт. сеид-ву(5!)М. Кл.2

G 01 R 29/12 (22) Заявлено 230178 (21) 2574096/18-09 с присоединением заявки ¹ (23) ПриоритетГосударственный комитет

СССР ио делам изобретений и открытий (53) УДКб 21. 317 (088. 8) Опубликовано 15.10.79. Бюллетень Й9 38

Дата опубликования описания 151079 (72) Авторы изобретения

В. И.Горшков, И.П.Климашевский, Б,Л.Кондра .гьеВ и B.M.Þðêåâè÷ »Е " *

1J ij

Московский ордена Ленина энергетический ин титут

"4 »" 6<; —. (71) Заявитель (54 ) СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕННОСТИ

ЭЛЕКТРИЧЕСКОГО ПОЛЯ

Формула изобретения

Изобретение относится к технике радиоизмерений.

Известен спочоб измерения напряженности электрического поля путем помещения в исследуемое электрическое поле датчика, соединенного с измерителем tl).

Однако при известном способе вносятся большие, искажения в электричес- 1О кое поле и не обеспечивается высокая точность измерений.

Цель изобретения — уменьшение искажений электрического поля и повышение точности измерений.

Для этого в способе измерения напряженности электрического поля путем помещения в исследуемое электрическое поле датчика, соединенного с измерителем, предварительно устанав-29 ливают потенциал экрана измерителя, равным потенциалу датчика, и при поддержании равенства указанных потенциалов измеряют напряженность электрического поля. 25

На чертеже приведена структурная схема устройства, реализующего способ измерения. устройство состоят из датчика 1, соединенного с измерителем 2,,ломе- 3О щенного в экран 3, который подключен к вспомогательному источнику 4 напряжения.

Способ измерения осуществляется следующим образом.

Датчик 1 помещают в исследуемое электрическое поле Е. Регулируя напряжение источника 4, устанавливают потенциал экрана 3, равным потенциалу датчика 1, с помощью вольтметра

5 измерителя 2, а затем прибором 6 измерителя 2 измеряют напряженность электрического поля, контролируя равенство нулю вольтметром 5 раз- . ности потенциалов между датчиком 1 и экраном 3.

Так как предварительно потенциал экрана 3 устанавливают равным потенциалу датчика 1, то влияние измерителя 2 на потенциал датчика 1 исключается,и в измеряемое поле не вносятся искажения, что приводит к повышению точности измерений.

Способ измерения напряженности электрического поля путем помещения в исследуемое электрическое поле

691 785

Составитель A.Êóýíåöoâ

Редактор T.ßíoâà ТехредН,Бабурка Корректор Н. Стец

Заказ 6208/36 Тираж 1 090 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва,.Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4

= "датчика", соединенного с измерителем, отличающийся тем, что, с целью уменьшения искажений электрического поля и повышения точности измерений, предварительно устанавливают потенциал экрана измерителя, 5 равным потенциалу датчика, и при поддержании равенства указанных потенциалов измеряют напряженность электрического поля.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 483631, кл. G 01 R 29/12, 1975 (прототип) .
