Устройство для регулирования температуры и относительной влажности воздуха в помещении

Устройство для регулирования температуры и относительной влажности воздуха в помещении

Иллюстрации

Показать все

Реферат



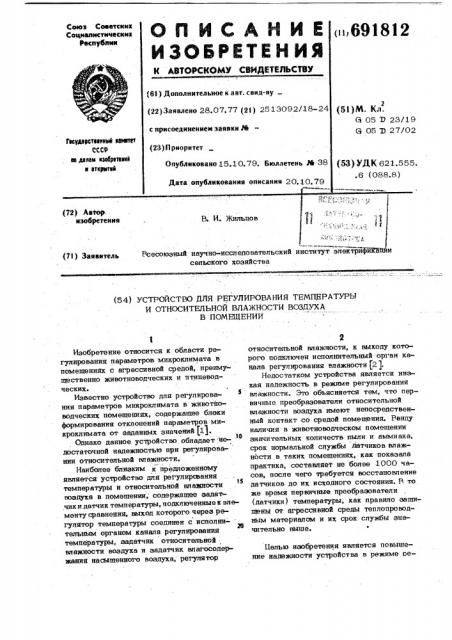

11,69181

Союз Соеетсиик

Сон,иалнетичесииз

Реснубнми к автоескомм свидетельств

{61) Дополнительное к авт, свид-ву

{22)Заявлено 28.07.77 (21) 2513092/18-24 с присоединением заявки лв (23) П риоритет

Опубликовано 15.10.79. Бюллетень М 38

Дата опубликования описания 20,10.79 (51)М. Кл.

G 05 10 2Э/19

G 05 D 27/02

Гесудлрствелнвй квинтет

СССР в делам лзабраталий в етлритвй (53) УДК 621 555..6 (088.8) (72) Asap изобретения

В. И. Жильцов

Рсесоюзный научно-исследовательский институт электрифи сельского хозяйства (73) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ

И ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА

В ПОМЕЩЕНИИ

Изобретение относится к области регулирования параметров микроклимата в помещениях с агрессивной средой, преимущественно животноводческих и птицеводческих.

Известно устройство для регулирования параметров микроклимата в животноводческих помещениях, содержащее блоки формирования отклонений параметров микроклимата от заданных значений (1).

Однако данное устройство обладает пело достаточной надежностью при регулирова- нии относительной влажности.

Наиболее близким к предложенному является устройство для регулирсэания температуры и относительной влажности

15 юздуха в помещении, содержащее задач» ,чик и датчик температуры, подключенные к элементусравнения, выход которого через регулятор температуры соединен с исполнительным органом канала регулирования температуры, эадатчик относительной . влажности воздуха и эадатчик влагосодержания насыщенного воздуха, регулятор относительной влажности, к выходу которого подключен исполнительный орган канана регулирования влажности (2).

Недостатком устройства является низкая надежность в режиме регулирования влажности. Это объясняется тем, что первичные преобразователи относительной влажности воздуха имеют непосредственный контакт со средой помещения. Ввиду наличия в животноводческом помещении значительных коничеств пыли и аммиака, срок нормальной службы датчиков влажности в таких помещениях, как показала практика, составляет не более 1000 часов, после чего требуется восстановление датчиков до их исходного состояния. В то же время первичные преобразователи (датчики) температуры, как правило защиmerci от агрессивной среды теплопроводным материалом и их срок службы значительно выше.

Белью изобретения является повышение надежности устройства в режиме ре3 6918 гулирования относительной влажности воздуха.

С этой целью устройство содержит блок деления сигналов, задатчик величи- ны производной от влагосодержания насыщенного,воэдуха по температуре иблок умножения сигналов, причем задатчик относительной влажности воздуха и задатчик влагосодержания насыщенного воздуха подключены к входам блока деления, вы- 10 ход которого связан с первым входом блока умножения, второй вход которого подключен к задатчику величины производной от влагосодержания насыщенного воздуха по температуре, третий вход - к !5 выходу элемента сравнения, а выход блока умножения соединен через регулятор относительной влажности с исполнительйым органом канала регулирования относительной влажности. 20

Блок-схема устройства для регулирования температуры и относительной влажности воздуха в помещении представлена . на чертеже.

Устройство содержит датчик 1 температуры воздуха, задатчик 2 температуры, элемент сравнения 3, регулятор 4 температуры, исполнительный орган 5 канала регулирования температуры, задатчик 6 относительной влажности воздуха, задатчик

7 влагосодержания насыщенного воздуха, блок деления 8 сигналов, блок умножения

9 сигналов, задатчик 10 величины производной от влагосодержания насыщенного воздуха по температуре, регулятор 11 относительной влажности воздуха и исполнительный орган 1 2 канала регулирования относительной влажности воздуха.

Устройство работает следующим образом.

Сигнал с датчика 1 температуры, пропорциональный текущему значению температуры воздуха в помещении, и сигнал с эадатчика 2 температуры, пропорциональ45 ный заданному значению температуры, поступают на входы элемента сравнения

3, с выхода которого сигнал, пропорциональный отклонению текущего значения температуры от заданного значения, пос50 тупает на регулятор 4 температуры, воздействующий на исполнительный орган 5 канала регулирования температуры, кото. рый прим>дит текущее значение температуры воздуха в помещении к его заданному значению.

Сигнал, пропорциональный заданному значению относительной влажности возду-. ха в помещении, с задатчика 6 относитель12 Д ной влажности и сигнал с задатчика 7 влагосодержания насыщенного воздуха, пропорциональный величине влагосодержания насыщенного воздуха при заданной температуре, поступают соответственно на первый и второй входы блока деления 8.

Блок деления 8 формирует сигнал, пропорциональный отношению сигналов, поступающих на его входы. С выхода блока деления 8 сформированный сигнал поступает на один из входов блока умножения 9, на другой вход которого поступает сигнал с выхода задатчика 10 величины производной от влагосодержания насыщенного воздуха по температуре.

На третий вход блока умножения 9 поступает сигнал с элемента сравнения, 3, пропорциональный отклонению текущего значения температуры от заданного.

В блоке умножения 9 формируется сигнал, пропорциональный произведению поступающих на его входы сигналов, взятому с обратным знаком.

С выхода блока умножения 9 сигнал, пропорциональный отклонению текущего значения относительной влажности воздуха от заданного значения, поступает на вход регулятора 1 1 относительной влажности воздуха, воздействующего на исполнительный орган 12 канала регулирования влажности, который приводит текуmee значение относительной влажности

\ воздуха к его заданному значению.

Предлагаемое устройство расчитано в основном на диапазон температур, используемых в животноводческих и птицеводческих помещениях.

За счет исключения первичного преобразователя относительной влажности воздуха, критичного к агрессивной среде, существенно повышена надежность устройства.

Формула изобретения

Устройство для регулирования температуры и относительной влажности воздуха в помещении, содержащее датчик и задатчик температуры, подключенные к элементу сравнения, выход которого через регулятор температуры соединен с исполнительным органом канала регулирования температуры, задатчик относительной влажности воздуха и эадатчик влагосодержания насыщенного воздуха, регулятор относительной влажности, к выходу кото5 6918 рого подключен исполнительный орган канала регулирования влажности, о т л ич а ю щ е е с я тем, что, с пенью повышения надежности устройства, îíî содержит блок деления сигналов, задатчик величины производной от влагосодержания насыщенного воздуха по температуре и блок умножения сигналов, причем задатчик относительной влажности воздуха и задатчик влагосодержания насыщенного возду—

° xa подключены к входам блока деления, выход которого связан с первым входом блока умножения, второй вход которого подключен к задатчику величины произ12 водной от влагосодержания насыщенного воздуха по температуре, третий вход— к выходу элемента сравнения, а выход блока умножения соединен через регулятор относительной влажности с исполнительным органом канала регулирования относительной влажности.

Источники информации, принятые во внимание при экспертизе

1. Заявка № 2408309/24, по которой принято решение о выдаче авторского свидетельства, . 1976.

2. Авторское свидетельство СССР

¹ 330439, кл. 5 05 2 23/19, 1972.
