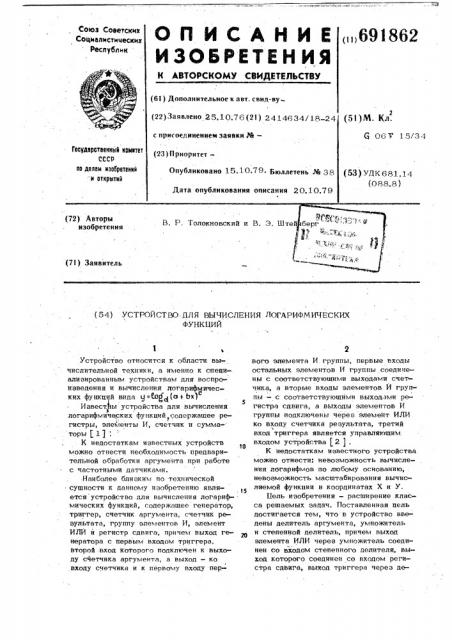

О Il И C А Н И Е „691862

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублнк (6I) Дополнительное к авт. свид-ву (22)Заявлено 25,10.76(21) 2414 34у18 24 (51) М. Кл. с присоединением заявки РЙ ««

06 V 1 5/34 (23) Приоритет—

Государственный комитет

СССР оо делам изобретений и открмтнй (53) УЛК 681.14 (088.8 ) Опубликовано 15.10 79 Бюллетень Ле 38

Дата опубликования описания 20„10,79

\ (72) Авторы изобретения д(Ф(« .

В. Р. Толокновский и В. Э. Ште берг (71) Заявитель (54) УСТРОЙСТВО-ЛЛЯ ВЪ|ЧИСЛЕНИЯ ЛОГАРИФМИЧЕСКИХ

ФУНКЦИЙ

\

Устройство относится к области вы« числительной техники, а именно к специ-. ализированным устройствам для воспроизведения и вычисления логарифмических функций вида ц =бз, {о Ф bx)

Известны устройства для вычисления логарифмических функций, содержащее регистры, элементы И, счетчик и сумма- торы I 1) .

К недостаткам известных устройств можно отнести необходимость предварительной обработки аргумента при работе с частотными датчиками.

Наиболее близким по технической сущности к данному изобретению является устройство для вычисления логарифмических функций, содержащее генератор, триггер, счетчик аргумента, счетчик результата, группу элементов И, элемент

ИЛИ ; причем выход генератора с первым входом триггера, второй вход которого подключен к выходу счетчика аргумента, а выход — ко ! .входу счетчика и к первому входу первого элемента И группы, первые входы остальных элементов И группы соединены с соответствующими выходами счетчика, а вторые входы элементов И группы — с соответствующими выходами ре5 гистра сдвига, а выходы элементов И группы подключены через элемент ИЛИ ко входу счетчика результата, третий вход триггера является управлявшим входом устройства f2 j . тО

К недостаткам известного устройства можно отнести: невозможность вычисления логарифмов по любому основанию, . невозможность масщтаби рова н и я вычисляемой функции в координатах Х и У.

Цель изобретения — расширение класса решаемых задач. Поставленная цель достигается тем, что в устройство введены делитель аргумента, умножитель

1 и степенной делитель, причем выход элемента ИЛИ через умножитель соединен со входом степенного делителя, выход которого соединен со входом регистра сдвига, выход триггера через де3 69 литель аргумента соединен со входом счетчика аргумента.

Ня чертеже представлена блок-схема устройства.

Устройство содержит генератор 1, триггер 2, делитель 3 аргумента, счетчик 4 аргумента, счетчик 5, счетчик 6 результата, группа элементов И 7, элемент ИЛИ 8, регистр 9 сдвига,степенной делитель 10, умножитель 11, управляющий вход 12.

Устройство .работает следующим образом.

Перед пуском устройства коаффициент пересчетя счетчика 4 устанавливается равным х - 10 " где 10 " — коэффициент, определяющий масштаб переменной Х, коаффициент К„, делителя 3 ус тенввлввветев рввным К /у lO O; в счетчике 6 записывается равным

Я =с 10"

В регистр 9 записывается единица. Ко:ффициент деления делителя 1 0 устанавливается равным Х5= f5 ° 10 > г

При подаче команды "пуск" ня вход

12 импульсы с выхода генератора 1 поступают ня входы лделйтеля 3, счетчика 5 и первый вход первого элемента

И 7. С выхода первого элемента И 7 импульсы, благодаря тому что в первом разряде регистра 9 записана единица, поступают ня вход элемента ИЛИ 8 и далее на входы счетчика 6 результата и умножителя 11, коэффициент умножения ксторого равен г1 2. С выхода умножителя 11 импульсы поступают на вход делителя 10. При переполнении делителя 10 на его выход поступает импульс, который поступает на вход регистра 9 сдвига и сдвигает записанную в нем единицу во второй разряд. Это соответствует переходу на второй участок аппроксимации воспроизводимой функции, в результате чего число импульсов, по ступающее н а выход зле ме нта ИЛИ 8 уменьшяется вдвое (что равносильно увеличению вдвое числа импульсов, поступающих на вход счетчика 4).

При поступлении на вход счетчика 4

"к е числа импульсов, равного х 40 ", последний переполняется и запирает триггер 2.

K атому моменту времени в счетчике 6 накапливается число, представляющее, с некоторой погрешностью аппроксимации, численное значение функц1 и q= 10 4 где

1 0 Ч коэффициент, определяющий мясш таб переменной У.

1862 4

Определение коэффициента К . деления делителя аргумента 3, коэффициент 45 деления

t делителя 10 и дополнительног о числа р

М,ра 10 Ч записываемого в счетчик 3, производится с учетом параметров а; р1 и воспроизводимой функции

q-Ео д(а+ Ь)

При необходимости устройство может быть дополнительно матричной или алго10 ритмической схемой коррекции погрешности на участке аппроксимации.

Сравнение предложенного устройства с известньгм показывает, что оно обладает более широкими функциональными

15 возможностями благодаря возможности вычисления лагорифмов по любому основанию, масштабированию переменных и исключению предварительной обработки аргумента в случае обработки измери20 тельной информации.

Формула изобретения

Устройство для вычисления логарифмических функций, содержащее генератор, триггер, счетчик аргумента, счетчик результата, группу элементов И, элемент

ИЛИ, регистр сдвига, причем выход генератора соединен с первым входом триггера; второй вход которого подключен к выходу счетчика аргумента, а выходко входу счетчика и к первому входу первого элемента И группы, первые входы остальных элементов И группы соединены с соответствующими выходами счетчика, а вторые входы элементов И группы - с соответствующими выходами, регистра сдвига, а выходы элементов

И группы подключены через алемент

ИЛИ ко входу счетчика результата, третий вход триггера является управляющим

40 входом устройства, о т л и ч а ю щ ее с я тем, что, с целью расширения класса решаемых задач, в устройство введе ны дели тель а р гуме нтя, ум но житель и степенной делитель, причем выход

45 элемента ИЛИ через умножитель соединен со входом степенного делителя, выход которого соединен со входом регист- . ра сдвига, выход триггера через делитель аргумента соединен со входом счет50 чик а ар гуме нтa.

Источники информации, принятые во внимание при экспертизе

1. Неслуховский К. С. Цифровые диф-. ференциальные анализаторы. М., "Ma55 шиностроение, 1968, с. 14, 93, 122, 2. Авторское свидетельство СССР

hb 235395, кл. 6 06 F 7/38, 1967 (прототип) 6918Э2
