Реферат

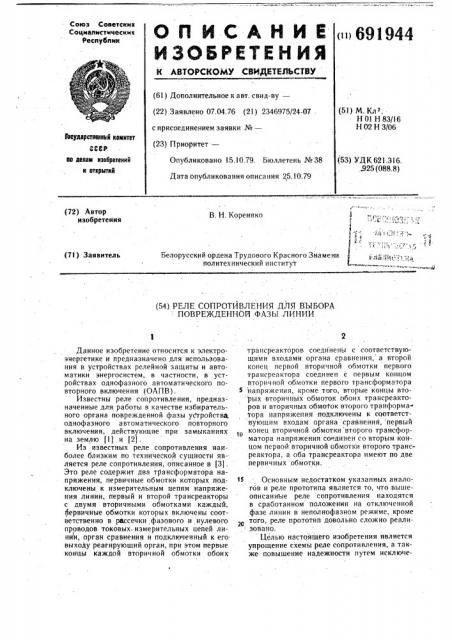

Союз Советских

Социалистических

Республик

«Ii691944 к лвтовсном свидвтвльствю (61) Дополнительное к авт. свид-ву— (51) М. Кл .

Н 01 Н 83/16

Н 02 Н 3/06 (22) Заявлено 07,04.76 (21) 2346975/24-07 с присоединением заявки №вЂ”

Веудерстееннь и кемнтет

СССР. (23) Приоритет— (53) УДК 621.316..925 (088.8) Опубликовано 15.10.79. Бюллетень № 38

Дата опубликования описания 25.10.79 ао делам нзебретений и открытнй

В Н Кореняко (72) Автор изобретения

Белорусский ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) РЕЛЕ СОПРОТИВЛЕНИЯ ДЛЯ ВЫБОРА

ПОВРЕЖДЕННОЙ ФАЗЫ ЛИНИИ

Данное изобретение относится к электроэнергетике и предназначено для использования в устройствах релейной защиты и автоматики . энергосистем, в частности, в устройствах однофазного автоматического повторного включения (ОАПВ).

Известны реле сопротивления, предназначенные для работы в качестве избирательного органа поврежденной фазы уСтройства однофазного автоматического повторного включения, действующие при замыканиях на землю (1) и (2) .

Из известных реле сопротивления наиболее близким по технической сущности является реле сопротивления, ойисанное в (3).

Это реле содержит два трансформатора напряжения, первичные обмотки которых подключены к измерительным цепям напряжения линии, первый и второй трансреакторы с двумя вторичными обмотками каждый, йервичные обмотки которых включены соответственно в рассечки фазового и нулевого проводов токовых измерительных цепей лиI нии, орган сравнения и подключенный к его выходу реагирующий орган, при этом первые концы каждой втбричной обмотки обоих трансреакторов соединены с соответствующигли входами органа сравнения, а второй конец первой вторичной обмотки первого тра нсреактора соединен с первым концом вторичной обмотки первого трансформатора н напряжения, кроме того, вторые концы вто рых вторичных обмоток обоих трансреакторов и вторичных обмоток второго транформа тора напряжения подключены к соответствующим входам органа сравнения, первый конец вторичной обмотки второго трансформатора напряжения соединен со вторым концом первой вторичной обмотки второго трансреактора, а оба трансреактора имеют по две первичных обмотки.

Основным недостатком указанных аналогов и реле прототипа является то, что вышеописанные реле сопротивления находятся в сработанном положении на отключенной фазе линии в неполнофазном режиме, кроме того, реле прототип довольно сложно реализовано.

Целью настоящего изобретения является упрощение схемы реле сопротивления, а также повышение надежности путем исключе69

3 ния срабатывания реле на отключенной фазе линии в неполнофазном режиме.

Для реле сопротивления, содержащего трансформатор напряжения, первичная обмотка которого подключена к измерительнйм цепям напряжения линии, первый и второй трансреакторы с двумя вторичными обмотками каждый, первичные обмотки которых включены соответственно в рессечки фазового и нулевого проводов токовых измерительных цепей линии, орган сравнения и подключенный к его выходу реагирующий орган, при этом первые концы каждой вторичной обмотки обоих трансреакторов соединены с соответствующими входами органа сравнения, а второй конец первой вторичной обмотки первого трансреактора соединен с первым концом вторичной обмотки транс- . форматора напряжения, поставленная цель достигается тем, что вторые концы вторых вторичных обмоток трансреакторов, выполненных с одной первичной обмоткой каждый, соединены между собой, а второй конец вторичной обмотки трансформатора напряжения соединен со вторым концом второй вторичной обмотки второго транереактора.

I, Ha фигуре изображена схема предлагаемого реле сопротивления, на фигуре 2 даны его характеристики срабатывания.

Реле сопротивления содержит трансформатор напряжения, имеющий первичную обмотку 2 и вторичную обмотку 3, трансреактор 4, имеющий одну первичную обмотку 5 и две вторичные обмотки 6, 7, трансреактор 8, имеющии одну первичную обмотку 9 и две вторичные обмотки 10, !1, схему сравнения 12, реагирующий орган IЗ. Пер. вичная обмотка 2 трансформатора напряжения подключается к измерительному трансформатору напряжения контролируемой фазы. Первичная о6мотка 5 трансреактора 4 обтекается полным током контролируемой фазы, первичная обмотка 9 трансреактора 8 обтекается частью,или полным утроенным током ЗТо нулевой последовательности. Вторичные обмотки 6 трансреактора 4, 10 трансреактора 8 и один из входов схемы сравнения !2 образуют рабочий контур, выпрямленное напряжение этого контура создает в реагирующем органе 13 момент срабатывания. Вторичные обмотки 3 трансформатора напряжения, 7 трансреактора 4 и ll трансреактора 8 и один из входов схемы сравнения 12 образуют тормозной контур, вь!прямленное напряжение этого контура создает в реагирующем органе 13 момент торможения. Вторичные обмотки 6 трансреактора 4 н 10 трансреактора 8 соединены таким образом, что к рабочему контуру подводится напряжение

Э.

Ep =- К»»с. 1,р+ Кт4. K 3!о, а вторичные обмотки 7 трансреактора 4.

ll трансреактора 8 и 3 трансформатора !! 9 14

4 напряжения соединены таким образом, что к тормозному контуру подводится напряжение Е. = К„. U — (К i 1,р+ Ко К 34 где К ц коэффициент тра нсформа циц грансформатора 1 напряжениф, 5 ! и " <» "I(is — коэффициенты численно равные величинам ЭДС соответст венно на обмотках 6, 7, 10 и 12 трансреакторов 4 и 8 при токв в первичной обмотке соответс вующего трансреактора рав î ном I A;, К вЂ” коэффициент компенсации;

U — - фазное напряжение контроли» руемой реле сопротивления фазы.

Если пренебречь нанбяжением срабатывания реагирующего органа 13, то условие срабатывания реле сопротивления будет характеризоваться следующим уравнением:

И

I K „U —,(Кн 4 + К з. K 4о ) /< ДК i +a«К З l

В комплексной плоскости сопротивлений этому выражению соответствует окружность 14, которая при К»» = К ; К»з = К»» и равенстве сопротивлений тормозного и рабочего контуров проходит через начало координат. Конструкция реле сопротивления зо позволяет сделать К )К»», К»з ) К»о.

В этом случае при подаче напряжения на трансформатор 1 напряжения и тока только в первичную обмотку 9 трансреактора 8 характеристика срабатывания представляет окружность 15, смещенную в 1 квадрант комплексной плоскости сопротивлений; при

3> подаче напряжения на трансформатор напряжения и тока только в первичную обмотку 5 трансреактора 4 характеристика срабатывания представляет окружность 16, смещенную в I I I квадрант комплексной плоскости сопротивлений, а при подаче напряжения на трансформатор 1 напряжения и тока в первичную обмотку 5 трансреактора 4 и в первичную обмотку 9 трансреактора 8 характеристика срабатывания представляет окружность 17, смещенную в III квадрант

4> комплексной плоскости сопротивлений. В бестоковую паузу цикла ОАПВ и т. к. К«)

)К<4 то !Е QEpl и реле сопротивления будет находиться в несработанном положе HHH. зс Б = О, 1,— — О, Š— — К»4 К 31о, ЗЕт

= К»у 31о

Использование трансреакторов, выполненных с одной первичной обмоткой каждый, и одного трансформатора напряжения вместо двух, а также указанное выше включение

s$ их Ьторичных обмоток позволяет упростить схему реле и повысить надежность путем исключения срабатывания реле на отключенной фазе линии в неполнофазном режиме.

691944

Формула изобретения

9 иг. 2

Составитель В. Стрелков

Текред О; Луговая Корректор Ю,Макаренко

Тираж 923 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г, Ужгород, ул. Проектная, 4

Редактор В. Лукин

Заказ 6227 44

Использование предлагаемого изобретения приводит к уменьшению трудоемкости изготовления, веса габаритов, потребления мощности количества элементов и деталей реле сопротивления, а также дает возможность отказаться от применения в устройствах ОАПВ элементов, блокирующих реле сопротивления в бестоковую фазу цикла

ОАПВ, Реле сопротивления для выбора поврежденной фазы линии, содержащее трансформатор напряжения, первичная обмотка которого подключена к измерительным цепям напряжения линии, первый и второй трансреакторы с двумя вторичными обмотками каждый, первичные обмотки которых включены соответственно в рассечки фазового и нулевого проводов токовых измерительных цепей линии, орган сравнения н подключенный к его выходу реагирующий орган, при этом первые концы каждой вторичной о6мотки обоих трансреакторов соединены с соответствующими входами органа сравнения, а второй конец первой вторичной обмотки первого трансреактора соединен с первым концом вторичной обмотки трансформатора напряжения, отличающееся тем, что, с целью упрощения схемы и повышения надежности путем исключения срабатывания реле на отключенной фазе линии в неполнофазном режиме, вторые концы вторых вторичных обмоток обоих трансреакторов, выполненных с одной первичной обмоткой каждый, соединены между собой, а второй конец вторичной обмотки трансформатора напряжения соединен со вторым концом второй вторичной обмотки Второго транс40 реактора.

Источники информации, принятые во внимание при экспертизе

1. Фейст П. К. Исследование работы дистанционных реле методом круговых ди4$

at ðàìM в комплексной плоскости полных сопротивлений. Труды ЦНИЭЛ, вып. 1, Госэйергоиздат, 1953.

2. Какуевицкий Л. И., Смирнова Т, В.

Справочник реле защиты и автоматики. M., «Энергия», 1972, с. 257 — 264.

2е 3. Разработка и исследование быстродействующих избирательных органов на полупроводниковых приборах для устройства ОППВ-750 с испытанием опытного образца на ЛЭП 750 кВ, отчет института «Энергосетьпроект», инв. № 5663 тм-м1, Москва, 2S

1972 (прототип).
