Устройство для защиты от перенапряжений магнито- транзисторного преобразователя с магнитным управляющим элементом

Устройство для защиты от перенапряжений магнито- транзисторного преобразователя с магнитным управляющим элементом

Иллюстрации

Показать все

Реферат

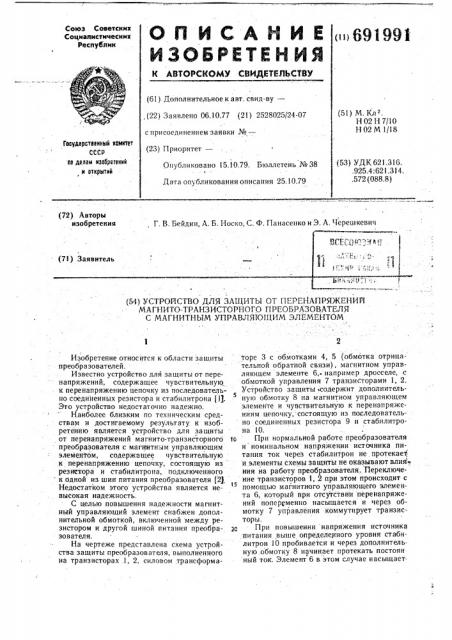

Союз Советских

Социалистических

Республик (61) Дополнительное к а вт. свид- ву— . (22) Заявлено 06.10.77 (2! ) 2528025/24-07 (51) М. Кл .

Н02 H?/10

Н 02 М 1/18 с присоединением заявки №вЂ”

Гооудерстеенный номнтет

СССР по делам нэооре екнй н отнритнй (23) Приоритет—

Опубликовано 15.10.?9. Бюллетень № 38

Дата опубликования описания 25.10.79 (53) УДК 621.316. ,925.4:62! .314. .572 (088.8) (72) Авторы изобретения

Г. В. Бейдин, A. Б. Носко, С. Ф. Панасенко и Э. A. Черешкевич

I (7!) Заявитель

Изобретение относится к области защиты преобразователей.

Известно устройство для защиты от перенапряжений, содержащее чувствительную к перенапряжению цепочку из последовательно соединенных резистора и стабилитрона (1).

Это устройство недостаточно надежно.

Наиболее близким по техническим средствам и достигаемому результату к изобретению является устройство для за щиты от перенапряжений магнито-трайзисторного !в преобразователя с магнитным управляющим элементом, содержащее чувствительную к перенапряжению цепочку, состоящую из резистора и стабилитрона, подключенного к одной иэ шин питания преобразователя (2).

Недостатком этого устройства является невысокая надежность.

С целью повышения надежности магнитный управляющий элемент снабжен дополнительной обмоткой, включенной между резистором и другой шиной питания преобра- 2с зователя.

На чертеже представлена схема устройства защиты преобразователя, выполненного на транзисторах .1, 2, силовом трансформаторе 3 с обмотками 4, 5 (обмотка отрицательной обратной связи), магнитном управляющем элементе 6, ° например дросселе, с обмоткой управления 7 транзисторами 1, 2.

Устройство защиты .содержит дополнительную обмотку 8 на магнитном управляющем элементе и чувствительную к перенапряжениям цепочку, состоящую из последовательно соединенных резистора 9 и стабилитро»а !0, При нормальной работе преобразователя и номинальном напряжении источника питания ток через стабилитрон не протекаее и элементы схемы защитй не оказывают влия ния на работу преобразователя. Переключение транзисторов 1, 2 при этом происходит с помощью магнитного управляющего элемента 6, который при отсутствии перенапряжений попеременно насыщается и через обмотку 7 управления коммутирует транзисторы.

При повышении напряжения источника питания выше определенного уровня стабилитрон 10 пробивается и через дополнительную .обмотку 8 начинает протекать постоян ный ток. Элемент 6 в этом случае насыщает(54) УСТРОИСТВО ДЛЯ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ

МАГНИТО-ТРАНЗИСТОРНОГО П РЕОБРАЗОВАТЕЛЯ

С МАГНИТНЫМ УПРАВЛЯЮЩИМ ЭЛЕМЕНТОМ

691991

Формула изобретения

Составитель В. Литвиненко

Редактор Т. Юрчннова Текред О, Jlyrosas Корректор М. Шарошн

Заказ 6233I47 Тираж 857 Подписное

ЦНИ И ПИ Государственного комитета СССР о делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушскаи наб., д. 4/5

Филиал ППП «Патенте, г. Ужгород, ул. Проектная, 4 я И не изменяет своего магнитного состояния в течение времени действия перенапряжения. Сопротивление его при этом резко падает и к базам транзисторов 1, 2 прикладывается запирающее напряжение об1 моток 4, 5 через диоды 11, 2 и обмотку 7 управления. При этом колебания преобразователя срываются, и выходное напряжение становится равным нулю. Восстановление нормального режима работы преобразователя после срабатывания схемы защиты обес печивается установкой напряжения источ нйка питания ниже порога срабатывания защиты.

Устройство для защиты от перенапряжений магнито-транзисторного преобразователя с магнитным управляющим элементом, содержащее чувствительную к перенапряжению цепочку, состоящу|о из последова-. тельно соединенных резистора и стабилитрона, подключенного к одной из шин питания преобразователя, отличающееся тем, что, с целью повышения надежности устройства, магнитный управляющий элемент снабжен дополнительной обмоткой, включенной между резистором и другой шиной литания преобразователя.

16

Источники информации, принятые во внимайие при экспертизе

1. Авторское свидетельство СССР № 162587, кл. 21 а 12/04, !963.

2. Моин В. С. и Лаптев Н. H. Стабилизированные транзисторные преобразователи.

М., «Энергия», 1972, с. 436, рис. 11-6.
