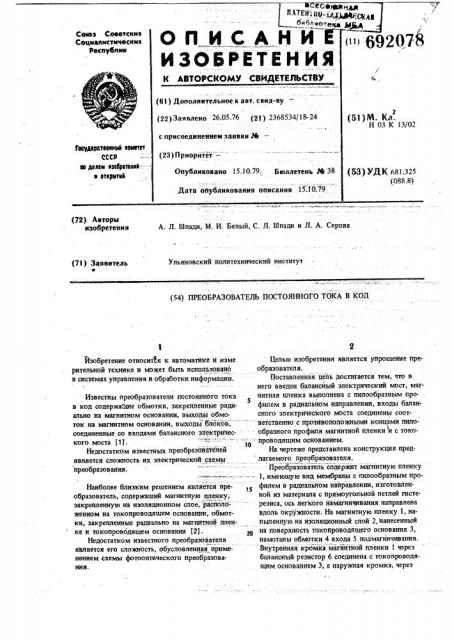

А. Л. Шпади, М. И. Белый, С, Л. Шпади и Л. А. Серова (72) Авторы изобретения (71) Заявитель

Ульяновский политехнический институт (54) ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО ТОКА В КОД

Изобретение относится к автоматике и изме рительной технике и может быть использовано в системах управления и обработки информации, Известны преобразователи постоянного тока в код содержаФие обмотки, закрепленные радиально на магнитном основании, выходы обмоток на магнитном основании, выходы блоков, " соединенные со входами балансного электрического моста (l).

Недостатком известных преобразователей является сложность их электрической схемы преобразования.

Наиболее близким решением является преобразователь, содержащий магнитную пленку, закрепленную на изоляционном слое, расйоложеином на токопроводяшем основании, обмотки, закрепленные радиально на магнптной плен ке и токопроводящем основании 12).

Недостатком известного преобразователя является его сложность, обусловленная применением схемы фотооптического преобразования.

Целью изобретения является упрощение преобразователя.

Поставленная целЬ досппается тем, что в него введен балансный электрический мост, магнитная пленка выполнена с пилообразным про5 филем в радиальном направлении, входы балансного электрического моста соединены соот- ветственно с про гивоположными концами пилообразного профиля магнитной пленки н с токо- проводяшим основанием.

На чертеже представлена конструкция пред лагаемого преобразователя.

- Преобразователь содержит магнитную пленку

:- -. 1, имеющую вид мембраны с пилообразным профилем в радиальном направлении, изготовленной иэ материала с прямоугольной петлей гистерезиса, ось легкого намагничивания направлена вдоль окружности. На магнитную пленку 1, напыленную на изоляционный слой 2, нанесенный на поверхность токопроводящего основания 3, намотаны обмотки 4 входа 5 подмагничивания, Внутренняя кромка магйитной пленки l через балансный резистор 6 соединена с токопроводящнм основанием 3, а наружная кромка, через

692078

"1t

++(, "1, j е. +(1, "Д

11с 2Ъ где В 3 к 4М

С1М С21<

< 1Е ° Ь,, — коэффициенты, полученные иэ решения уравнений;

35 — кореу характеристических уравнени й; — длина участка ферромагнитной пленки в направлении движения доменной стенки;

1 — текущий радиус; — коэффициенты разложения в ряд;

)(— верхний предел разложения в ряд, определяемый из типа 45 решения волнового уравнения с учетом упорядочненного вращения доменов магнитного материала пленки на каждом кольцеобразном участке.

Согласно закону полного тока 1еапряжение в контуре, содержащем магнитную пленку, описывается следующим выражением:

55 - реае., A

Тогда напряжение на каждом кольцеобраэном участке магнитной пленки сводится к высопротивлееие 7 нагрузки с ползунком балансного резистора б. Резисторы 6 и 7 являются эле ментами балансного электрического моста 8.

Преобразователь работает следующим образом. 5

При подаче на вход преобразователя постоянного тока и тока подмагничивания при каждом периоде нарастания амплитуды тока подмагничивания магнитное поле в пространстве, в которое помещена магнитная пленка 1, растет до величины,1О соответствующей максимальной амплитуде тока подмагничивания. Так как магнитное поле в тороидальной пленке убывает обратно пропорционально радиусу, то,при нарастании амплитуды тока подмагничивания происходит последовательное перемагничивание из одного магнитного со. стояния в другое кольцеобразных восходящих и нисходящих участков магнитной пленки 1, При этом предполагается, что она была ранее перемагничена предыдущим циклом тока подмагничивания. По мере перемагничивания кольцеобразных восходящих и нисходящих участков пленки, на ее внутренней и наружной кромках наводятся импульсы ЭДС

25 числению криволинейного интеграла

И=Х % ae, где i — номера восходящих и нисходящих участков магнитной пленки; — ЭДС, наводимая на каждом кольцеоб6 ° разном участке эа счет упорядоченного вращения доменов магнитного материала пленки, Причем при перемагничивании восходящих кольцеобразных участков магнитной пленки 1 на выходе преобразователя наводятся импуль сы одной полярности, а при перемагничивании ее нисходящих кольцеобразных участков — другой полярности, так как проекции вектора наводимой на контур ЭДС преобразованного в код сигнала, имеют в зависимости от восходящих и нисходящих участков разную полярность:

U =1> ГК аЕ

Следовательно, на каждом периоде нарастания и спада амплитуды тока подмагничивания, при достижении им величины, равной преобразуемому току, на выходе преобразователя появляется пачка разнополярных импульсов, Количество разнополярных импульсов снимаемых с выхода балансного измерительного моста 8, прямо пропорционально значению пре. образуемого тока 3 вследствие прямой зависимости числа перемагничивающихся кольцеобразных участков магнитной пленки от величины этого тока.

Таким образом, за каждую половину периода на выходе треобраэователя появляются две пачки разнополярных импульсов: первая как результат считывания записанного ранее сигнала постоянного тока, вторая — s результате записи нового сигнала, причем за счет дифференциального включения пленки 1 в схему балан-. сного измерительного моста 8 напряжение индукции, пропорциональное скорости изменения магнитного потока, исключается из выходного сигнала.

В связи с устранением из схемы сложных оптических устройств в описываемом преобразователе упрощен съем выходного сигнала.

Пределы измерения преобразователя, ограниченные в прототипе конечной длиной магнитной пленки, расширены за счет тороидального исполнения пленки.

Формула изобретения

Преобразователь постоянного тока в код, содержащий магнитную пленку, закрепленную на изоляционном слое, расположенном на токо"-" б92078

Составитель В. Кравченко

Техред JI.Àëôåðîâà Корректор М. Селехман

Редактор НЛобач

Заказ б239/51 Тираж 1060 Подписное

ЦНИИПИ ГосударСтвенного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 проводящем основании, обмотки, закрепленные радиалы:о на магнитной пленке и токопроводящем основании. отличающийся тем, что, с целью упрощения преобразователя, в него введен балансный электрический мост, маг- 5 нитная пленка выполнена с пилообразным профилем в радиальном направлении, входы балансного электрического моста соединены соответственно с противоположными концами пилообразного профиля магнитной пленки и с токопроводящим основанием, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 278927, кл. G 06 j 13/00, 1970.

2. Разин Г. И. и др. Бесконтактное измерение электрических токов, 1974, с. 125 — 126.
