Устройство для чистки нижнего кирпичедержателя двери коксовой печи

Устройство для чистки нижнего кирпичедержателя двери коксовой печи

Иллюстрации

Показать все

Реферат

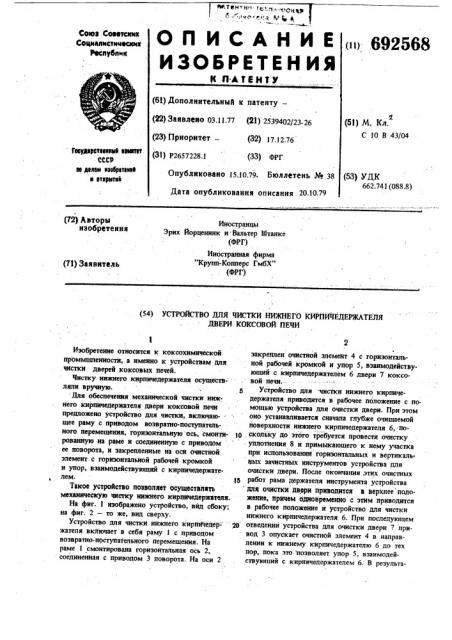

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Еоветсва

Соцнаяистммесяня респубпмя

<»> 692568

К AÀÒÈÊÒÓ (61) Дополнительный к патенту— (22) Заявлено 03.11,77 (21) 2539402/23 26 (51) М. Kit.

С 10 В 43/04 (23) Приоритет — (32) 17,12.76 (31) Р2657228,1 (33) ФРГ

Геаударатееквмк Newer

СССР ае делам каебретекка в еткрепкй

Опубликовано 15.10.79. Бюллетень № 38 (53) УДК

662.741 (088.8) Дата опубликования описания 20.1079

Иностранцы

Эрих Йорценинк и Вальтер Штанке (ФРГ)

Иностранная фирма

"Крупп-Копперс ГмбХ" (ФРГ) (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЧИСТКИ НИЖНЕГО КИРПИЧЕДЕРЖАТЕЛЯ

ДВЕРИ КОКСОВОЙ ПЕЧИ

Изобретение относится к коксохимической промьппленности, а именно к устройствам для . чистки дверей коксовых печей.

Чистку нижнего кирпичедержателя осуществлялн вручную. Для обеспечения механической чистки нижнего кирпичедержателя двери коксовой печи предложено устройство для чистки, включаю- ° щее рему с приводом возвратно-поступательного перемещения, горизонтальную ось, смонтированную на раме и соединенную с приводом ее поворота, и закрепленные на оси очистной элемент с горизонтальной рабочей кромкой и упор, взаимодействующий с кнрпичедержателем.

Такое устройство позволяет осуществлять механическую чистку нижнего кирпичедержателя

На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство для чистки нижнего кирпичедер= жателя включает в себя раму 1 с приводом возвратно-постуйательного перемещения. На раме 1 смонтирована горизонтальная ось 2, соединенная с приводом 3 поворота. На оси 2 закреплен очистной элемент 4 с горизонтальной рабочей кромкой и упор 5, взаимодействующий с кирпнчедержателем 6 двери 7 коксовой печи; ——

Устройство для чистки нижнего кирпичедержателя приводится в рабочее положение с помощью устройства для очистки двери. Прн этом оно устанавливается сначала глубже очищаемой поверхности нижнего кирпнчедержателя 6, по1р скольку до этого требуется провести очистку уплотнения 8 и примыкающего к нему участка при использовании горизонтальных и вертикаль. ных зачистных инструментов устройства для очистки двери. После окончания этих очистных

1л работ рама держателя инструмента устройства для очистки двери приводится в верхнее наложение, причем одноаременйо с этим приводится в рабочее положение и устройство для чистки нижнего кирпнчедержателя 6. При последующем ра отведении устройства для очистки двери 7 лривод 3 опускает очистной элемент 4 в направлении к нижнему кирпичедержателю б до тех пор, пока это позволяет упор 5, взаимодействующий с кирпичедержателем 6. В реэульта3 6925 " те этого сохраняется предохранительное пространство между очистным элементом 4 и уплотнителем 8. При дальнейшем перемещении устройства дпя очистки двери упор 5 скользит вдоль кирпичедержателя 6 до его схода с не5

ro. При этом создается возможность поступательного движения очистного элемента 4 и благодаря этому от прилегает к кирпичедержателю 6 за пределами уплотнения 8, причем прижим производится с предварйтельно заданным давлением за счет действия привода 3.

При дальнейшем движении устройства для очистки двери в сторону от двери 7 коксовой печи производьггся очистка нижнего кирпичедержателя 6 от оставдгихся припеков. Лаже при отклойяющихся контурах кирпичедержателя

6 очистной элемент 4 следует их линиям, поскольку гидравлический цилиндр привода 3 получаез или выталкивает гидравлическую жидкость в зависимости от воздействующих íà 2о очистной элемент 4 сил.

Устройство д>тя.очистки двери возвращается в конечное положение после прохождения " очистного элемента 4 всей нижней очищаемой

68 4 поверхности кирпичедержателя 6, после чего привод 3 приводит очистной элемент 4 в верхнее положение (фиг. штрихпунктирная линия) .

Как только очистной элемент 4 достигнет верхнего конечного положения, в действие приводится концевой переключатель 9, После его пере-. ключения очистной элемент 4 опускается в нижнее рабочее -положение.

Предложенное устройство позволяет осуществлять механизированную очистку нижнего кирпичедержателя, при этом исключает контакт очистного элемента с уплотнением двери.

Формула изобретения

Устройство; для чистки i нижнего кирпичедержателя двери коксовой печи, вкяючающее с раму с приводом возвратно-поступательного перемещения, горизонтальную ось, смонтированную на раме и соединенную с пр водом ее поворота, и закрепленные на оси Ьчистной элемент с горизонтальной рабочей кромкой и упор, взаимодействующий с кирпичедержателем, 692568
