Установка для нагрева изделий в поперечном магнитном поле

Установка для нагрева изделий в поперечном магнитном поле

Иллюстрации

Показать все

Реферат



тех ч, Фвеб

Оц694549

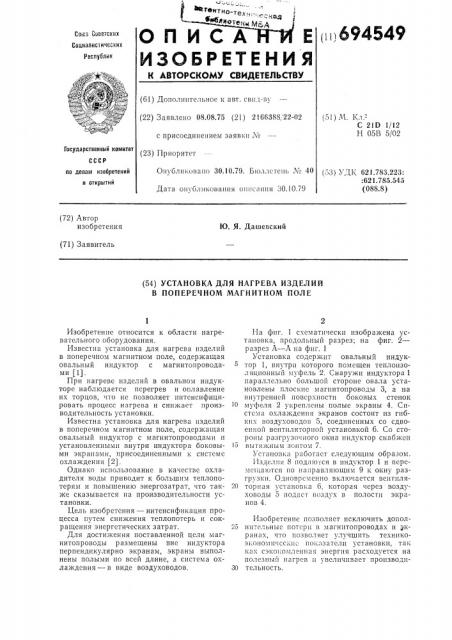

О П

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со1ов Советских

Со11налнстнческнх

Республик (б1) Дополнительное к авт. сви т,-ву (22) Заявлено 08.08.75 (21) 2166388, 22-02 (51) М. Кл."С 21D 1/12

Н 05В 5/02 с присоединением заявки ¹

Государственный комитет (23) Приоритет

Опубликовано 30.10.70. Б1оллстеиь ¹ 40

Дата опубликования описания 30.10.79 по делам изобретений и открытий (I3) УДК 621.783.223:

: 621. 785. 545 (088.8) (72) Автор изобретения

1О. Я. Дашевский (71) Заявитель (54) УСТАНОВКА ДЛЯ НАГРЕВА ИЗДЕЛИИ

В ПОПЕРЕЧНОМ МАГНИТНОМ ПОЛЕ

Изобретение относится к области нагревательного оборудования.

Известна установка для нагрева изделий в поперечном магнитном поле, содержащая овальный индуктор с магнитопроводами (1).

При нагреве изделий в овальном индукторе наблюдается перегрев и оплавление их торцов, что не позволяет интенсифицировать процесс нагрева и снижает производительностьь установки.

Известна установка для нагрева изделий в поперечном магнитном поле, содержащая овальный индуктор с магнитопроводами и установленными внутри индуктора боковыми экранами, присоединенными к системс охлаждения (2).

Однако использование в качестве охладителя воды приводит к большим теплопотерям и повышению энергозатрат, что также сказывается»а производительности установки.

Цель изобретения — интенсификация процесса путем снижения теплопотерь и сокращения энергетических затрат.

Для достижения поставленной цели магнитопроводы размещены вне индуктора перпендикулярно экранам, экраны выполнены полыми по всей длине, а система охлаждения — в виде воздуховодов.

На фиг. 1 схематически изображена установка, продольный разрез; на фиг. 2— разрез А — А на фиг. 1

Установка содержит овальный индуктор 1, внутри которого помещен теплоизоляцпонный муфель 2. Снаружи индуктора 1 параллельно большой стороне овала установлены плоские магнитопроводы 3, а на внутренней поверхности боковых стенок

10 муфеля 2 укреплены полые экраны 4. Система охлаждения экранов состоит из гибких воздуховодов 5, соединенных со сдвоенной вентиляторной установкой б. Со стороны разгрузочного окна индуктор снабжен

15 выли жны м зон гом 7.

Установка работает следующим образом.

14з.1слил 8 подаются в индуктор 1 и переме1ца1отся по направляющим 9 к окну разгрузки. Одновременно включается вентиля20 торная установка б, которая через воздуховоды 5 подаст гоздух в полости экранов 4.

Изобретение позволяет исключить допол25 ни-.ельные потери в магнитопроводах и экранах, что позволяет улучшить техникоэконо. 11и 1ескис показатели у cTBHoBKII, так кai сэко1;омлениая энергия расходуется на полезиьш нагрев и увеличивает пропзводи30 тел ьность.
