Реферат



№ 69473

Класс 49е, 1О

СССР

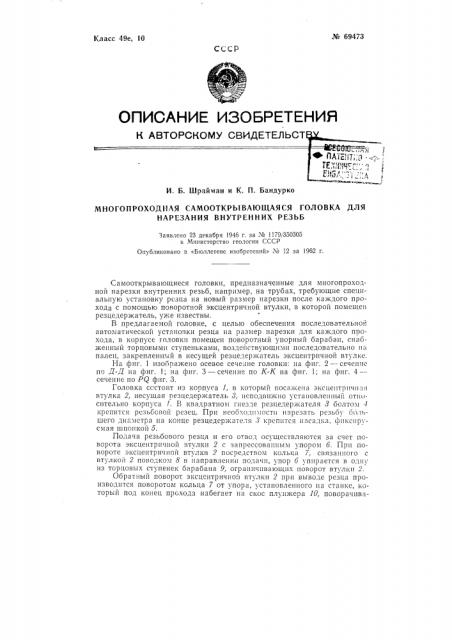

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И. Б. Шрайман и К. П. Бандурко

МНОГОПРОХОДНАЯ CAMOOTKPblВАЮЩАЯСЯ ГОЛОВКА ДЛЯ

НАРЕЗАНИЯ ВНУТРЕННИХ РЕЗЬБ

Заявлено 23 декабря 194б г. за № 1179!350305 в Министерство геологии СССР

Опубликовано в «Бюллетене изобретений» ¹ 12 за 19б2 г.

Самооткрывающиеся головки, предназначенные для многопроходной нарезки внутренних резьб, например, на трубах, требующие специальную установку резца на новый размер нарезки после каждого прохода с помощью поворотной эксцентричной втулки, в которой помещен резцедержатель, уже известны.

В предлагаемой головке, с целью обеспечения последовательной автоматической установки резца на размер нарезки для каждого прохода, в корпусе головки помещен поворотный упорный барабан, снабженный TopUQBbIMH ступеньками, воздействующими последовательно на палец, закрепленный в несущей резцедержатель эксцентричной втулке.

На фиг. 1 изображено осевое сечение головки: на фиг. 2 — сечение по Д-Д на фиг. !; на фиг. 3 — сечение по К-К на фиг. 1; на фиг. 4 —— сечение по PQ фиг. 3.

Головка ссстоит из корпуса 1, в который посажена эксцентричн 1я втулка 2, несущая резцедержатель 8, неподвижно установленный относительно корпуса I. В квадратном гнезде резцедержателя 8 болтом 1 крепится резьбовой резец. При необходимости нарезать резьбу сольшего диаметра на конце резцедержателя 3 крепится насадка. фиксируемая шпонкой 6.

Подача резьбового резца и его отвод осушествляются за счет поворота эксцентричной втулки 2 с запрессованным упором 6. При повороте эксцентричной втулки ? посредством кольца 7, связанного с втулкой 2 поводком 8 в направлении подачи, упор 6 упирается в одну из торцовых ступенек барабана 9, ограничивающих поворот втулки ".

Обратный поворот эксцентричной втулки 2 при выводе резца производится поворотом кольца 7 от упора, установленного на станке, который под конец прохода набегает на скос плунжера 10, поворачива¹ 69473 ющего кольцо 7 до тех пор, пока плунжер 10 не попадает в гнездо фланца 11. При этом втулка 12 попадает во впадину 18 кольца 7, что позволит пружине 14 продвинуть ползун 15 вперед с помощью храпового механизма (б.

Закрытие головки — установка резца па очередную рабочую позицию гроизводится притормаживанием кольца 7 при обратном вращении головки.

Фиксирование положения регулировочного кольца 7 осуществляется подпружиненными фрикционя упорами (7, Предмет изобретения

1. Многопроходная самооткрывающаяся головка для нарезапия внутренних резьб, снабженная резцедержателем, установленным в поворотной эксцентри"-гной втулке, и поворотным кольцом, управляющим работой головки под воздействием упора станка, отличающаяся тем, что, с целью установки резца па размер нарезки для каждого прохода, в корпусс головки помещен поворотный упорный барабан, снабженный торцовымп ступеньками, воздействующими последовательно па упор, закрепленный в эксцентричной втулке.

2. Головка по п. I, о тл и ч а ющ а я с я тем, что, с целью автоматического поворота упорного барабана, последний связан посредством храпового механизма с ползупом, приводимым в движение поворотным кольцом под воздейс1вием пружины. № 69473 (ппа (Редактор H. Н. Дубровин Техред Л. Ткаченко Коррекгор T. С. Дрожжина
