Реферат



HЫ

1п1 694744

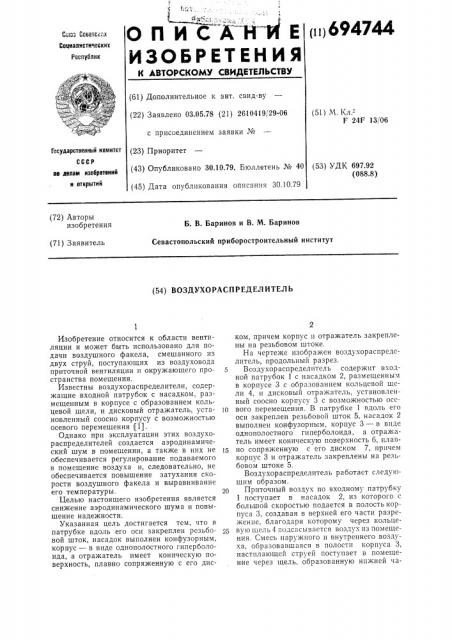

ОПИСА Е

ИЗОБРЕТЕНИЯ

Сею Ссветса1к

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.78 (21) 2610419/29-06 с присоединением заявки ¹ (23) Приоритет (51) М. Кл.-

F 24F 13/06

Государственный комитет (43) Опубликовано 30.10.79. Бюллетень № 40 (53) УДК 697.92 (088.8) ео делам изобретений и открытий (45) Дата опубликования описания 30.10.79 (72) Авторы изобретения

Б. В. Баринов и В. М. Баринов

Севастопольский приборостроительный институт (71) Заявитель (54) ВОЗДУХОРАСП РЕДЕЛ ИТЕЛ Ь

Изобретение относится к области вентиляции и может быть использовано для подачи воздушного факела, смешанного из двух струй, поступающих из воздуховода приточной вентиляции и окружающего про- 5 странства помещения.

Известны воздухораспределители, содержащие входной патрубок с насадком, размещенным в корпусе с образованием кольцевой щели, и дисковый отражатель, уста- 10 новленный соосно корпусу с возможностью осевого перемещения (1).

Однако при эксплуатации этих воздухораспределителей создается аэродинамический шум в помещении, а также в них не 15 обеспечивается регулирование подаваемого в помещение воздуха и, следовательно, не обеспечивается повышение затухания скорости воздушного факела и выравнивание

его температуры. 20

Целью настоящего изобретения является снижение аэродинамического шума и повышение надежности.

Указанная цель достигается тем, что в патрубке вдоль его оси закреплен резьбовой шток, насадок выполнен конфузорным, корпус — в виде однополостного гиперболоида, а отражатель имеет коническую поверхность, плавно сопряженную с его диском, причем корпус и отражатель закреплены на резьбовом штоке.

На чертеже изображен воздухораспределитель, продольный разрез.

Воздухораспределитель содержит входной патрубок 1 с насадком 2, размещенным в корпусе 3 с образованием кольцевой щели 4, и дисковый отражатель, установленный соосно корпусу 3 с возможностью осевого перемещения. В патрубке 1 вдоль его оси закреплен резьбовой шток 5, насадок 2 выполнен конфузорным, корпус 3 — в виде однополостного гиперболоида, а отражатель имеет коническую поверхность 6, плавно сопряженную с его диском 7, причем корпус 3 и отражатель закреплены на резьбовом штоке 5.

Воздухораспределитель работает следующим образом.

Приточный воздух по входному патрубку

1 поступает в насадок 2, из которого с большой скоростью подается в полость корпуса 3, создавая в верхней его части разрежение, благодаря которому через кольцевую щель 4 подсасывается воздух из помещения. Смесь наружного и внутреннего воздуха, образовавшаяся в полости корпуса 3, настилающей струей поступает в помещение через щель, образованную нижней чаф 0 s>) а! у:I а I! 3 0 б р (. 1 с и IE;I

Со(тавитель В. Сосновская

Те),ред А. Камышникова

Редактор Л. Гольдина

Корректоры: Е. Осипова и Л. Орлова

Заказ 2800/13 Изд. № 643 Тира>к 877 Подписное

ППО «Поиск» Государственного комитета СССР по делам изобрстспий и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Типография, Ilp. Сапунова, 2 стью корпуса 3 и конической по>)с1)хпо,;(ь>, 6 отра)кателя.

Выполнение корпуса в виде однополостпого гиперболоида, а также выполпепис отра>кат ля с конической поверхностью 6, 5

II >I33IIo сопряженно!! c ci o диско:ч1 7, ff0:sisoлпло снизить уровсш аэрод!и!!! >»Н>!секо! 0 шума.

Для обеспечения регулирования колпчсства подсасываемого из помс)цснпя возду- 10 ха> а так)кс коли-IccTBEI смсщснпо! 0 возд)ха, поступающего пз корпуса в помещен:!(, корпус 3 и отражатель закренлсHbf на рсзьбовом штоке 5.

Технико-экономическая эффективность от )(> использования изобретения заключается в снижении уровня аэродинамического шума, повышении интенсивности перемещения приточного воздуха с внутренним воздухом, и затухания скорости смешанного воздуха. 20

Воздухораспрсдслптсл(,, содержащий входной патрубок с насадком, размс!ценный в Kopflvco c образов«!нпсм кОльцсвои I!le, l:i. и дисковый отра)к;)тель, установленный c(>OCEI0 КОРП)>СУ С ВОЗМО)КПОС11>10 ОСЕВОГО il(рсмещенп)1, отл и ч а ю щи и ся тем. что, с целью снижения аэродинамического шума!! повышения надежности, в патрубке вдоль его оси закреплен резьбовой шток, насадок

ВЫПОЛНЕН КонфУЗОРНЫь1, KOPlfVC — Н ВПД( однополостного и!перболоида, а отра)катель имеет коническую Iioaep);IIOOTI плавно сопряженную с его диском, причем корпус и отражатель закреплены на резьоовом штоке.

Источники информации, принятые Е,о внимание IlpII эксп(ртизс

1. Лвторскос свидетельство СССР № 504911, кл. Г 241 13/06, 1973.
