Фотоэлектрический концентратомер

Фотоэлектрический концентратомер

Иллюстрации

Показать все

Реферат

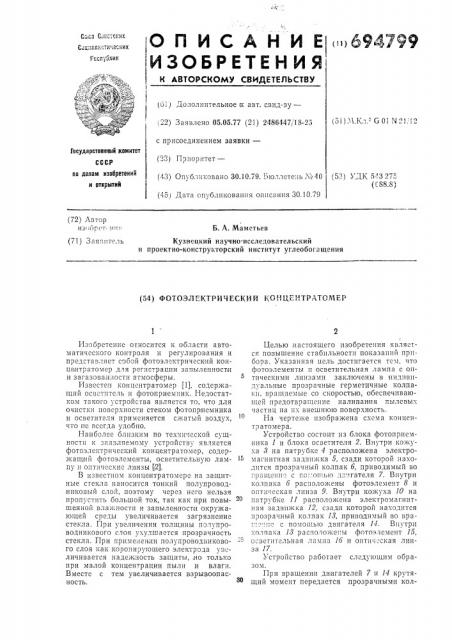

О П И С А Н И Е

С„,са Сне".ÑÅHÕ

С„д .алнстнческих рссо лик

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (01) Дополнительное к авт. свид-ву—

I22) Заявлено 05.05.77 (21) 2486447j18-25 ! с присоединением заявки— (51) Л1 Кл 2 G 0 t N 21, 12

Государстеенный комитет (23) Приоритет— по делам изооретений и открытий (53) УДК 5- 3 275 (г88 ) (43) Опубликовано 30.10.79. Вюллете:. ь ¹40 (45) Дата опубликования описания 30.10.79 (72) Автор

Б. А. %аметьев из бпег нн (71) Заявитель

Кузнецкий научно-исследовательский и проектно-конструкторский институт углеобога щения (54) ФОТОЗЛЕКТРИЧЕСКИЙ КОИЦВИТРАТОМЕР

Изобретение относится к области автоматического контроля и регулирования и представляет собой фотоэлектрический концантратомер для регистрации запыленности и загазован; ости атмосферы.

Известен концснтратомер 11), содержащий осветитель и фотоприемник. Недостатком такого устройства является то, что для очистки поверхности стеком фотопр|иемника и осветителя применяется сжатый воздух, что пе всегда удобно.

Наиболее близким по техническойл сущности к заявляемому устройству является фотоэлсктричсский концентратомер, содерхкащ|л|л фотоэлементы, осветительную лампу и оптические ли.нзы 12).

В известном концентратомере на защитные стекла наносится тонкий полупроводниковый сло", поэтому через него нельзя пропустить большой ток, так как при павы- 0 шенной влажности и запыленности окружающей среды увеличивается загрязнение стекла. При увеличении толщины полупроводникового с,чоя ухудшается прозрачность стекла. При применении полупроводниковогп слоя как коронирующего электрода узличивается надежллость защиты,,но только при малой концентрации пыли и влагн.

Вместе с тем увеличивается взрывоопасность.

Целью .настоящего изобретения является повышение стабильности показаний прибора. Указанная цель достигается тем, что фотоэлементы и осветительная лампа с оптическими линзами заключены в индивидуальные прозрачные герметичные колпаки, вращаемые со скоростью, обеспечивающей предотвращение налипания пылевых частиц на их внешнюю поверхность.

На чертеже изображена тратомера.

Устройство состоит из блока фотоприемника 1 и блока осветителя 2. Внутри кожуха 8 на патрубке 4 расположена электромагнитная задвижка 5, сзади которой .находится прозрачный колпак б, приводимый во . ращени= с по;..оп1ь|о двигателя 7. Впутри колпака б расположены фотоэлемент 8 и оптическая линза 9. Внутри кожуха 10 на патрубке 11 расположена электромагнитная задвижка 12, сзади которой находится прозрачный колпак 18, приводимый во вра. :.".:ке с помощью двигателя 14. Внутри колпака 13 расположены фотоэлемент 15, осветительная лампа 1б и оптич ская IKHза 17.

Устройство работает следующим образом.

При вращении двигателей 7 и 14 крутяший момент передается прозрачными кол694799

Формула изобретения

|

БлБ5 ;акт.таз

Составитель А. 1Цуров

Редактор H. Коляда Техред H. Строганова Корректор И. Симкина

Заказ 067/1150 Изд. № 601 Тираж 1090 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытии

113035, Москва, /К-35, Раушская наб., д. 4/5

Тип, Харьк, фил. пред. «Патент» паками б и 18. Фотоэлементы 8 и 15, осветительная лампа 1б и оптические линзы .9 и 17 находятся в неподвижном состоянии.

После соударепия пылинок с врагцаемь:мп с большой скоростью колпаками б,п 13 опи отскакивают по направлению результир, 10щей силы, между касательным вектором скорости прозрачного колпака и вектором скорости пыли. При увеличенгип концентрации влаги и пыли требуется увеличение скорости вращения прозрачного колпака.

При остановке измеряемого объекта зводные патрубкп 1 и 11 перекрываются электромагнитными задвижками 5 и 12.

1(онцентратомер с,новой защитой даст возмо кность использовать er о на трубах и барабанных сушилках, применяемых на обогатительных фабриках, что снижает выброс угольной пыли в атмосферу и увеличивает производительность сушильных установок.

Фотоэлектрический концентратомер, содержащий фотоэлементы, осветительную лампу и оптические линзы, о т л и I а юшийся тем, что, с целью повышения стабильности показаний прибора, фотоэлементы и осветительная лампа с оптическими

7ипзамп заключс ы в индивидуальные прозрачные герметичные колпаки, вращаемые со скоростью, обеспечивающей предотвращение налипания пылевых частиц на их внешнюю повсрхность.

Источники информации, принятые во внимание при экспертизе:

1. Грин«птейи . М., Еучикян I. М. Фотоэлектрические концентратомеры для автоматического контроля и регулирования.

М., «Машиностроение», 19б6, с. 122 — 123.

2. Авторское свидетельство СССР

:«1ь 532790, кл. G 01 1ч 15, 02, 1971 (прототип) .
