Выключатель трехфазного тока
Иллюстрации
Реферат

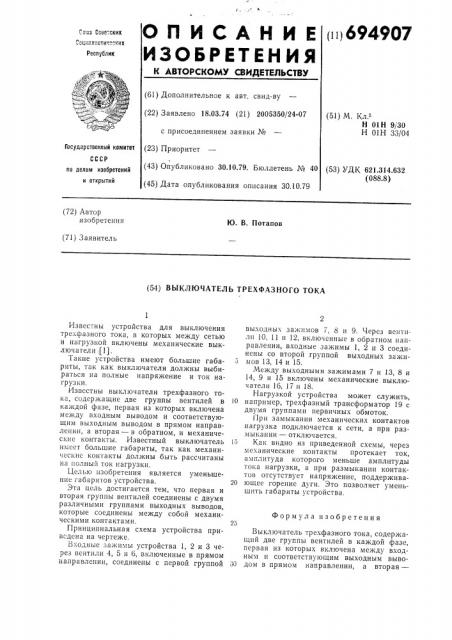

с, ОП ИСАНИ Е
ИЗОБРЕТЕНИЯ
li i! 694907
Сйсз Саве"ских
Сскнелнсти",".".ких
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (бl) Дополнительное к авт. свид-ву (22) Заявлено 18.03.74 (21) 2005350/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.10.79. Бюллетень № 40 (45) Дата опубликования описания 30.10.79 (51) М. Кл.
Н 01Н 9/30
Н OIH 33/04
Гасударственный комитет (53) УДК 621.314.632 (088.8) по делам изобретений и открытий (72) Автор изобретения
Ю. В. Потапов (71) Заявитель (54) ВЫКЛЮЧАТЕЛЬ ТРЕХФАЗНОГО ТОКА
Известны устройства для выключения тре; фазного тока, в которых между сетью и нагрузкой включены механические выключатели,(1).
Такие устройства имеют большие габариты, так как выключатели должны выбираться на полные напряжение и ток нагрузки.
Известны выключатели трехфазного тока, содержащие две группы вентилей в каждой фазе, первая из которых включена между входным выводом и соответствующим выходным выводом в прямом направлении, а вторая — в обратном, и механические контакты. Известный выключатель имеет большие габариты, так как механические контакты должны быть рассчитаны на полный ток нагрузки.
Целью изобретения является уменьшение -абаритов устройства.
Эта цель достигается тем, что первая и вторая группы вентилей соединены с двумя различными группами выходных выводов, которые соединены между собой механическими контактами.
Принципиальная схема устройства приведена на чертеже.
Входные зажимы устройства 1, 2 и 3 через вентили 4, 5 и б, включенные в прямом направлении, соединены с первой группой выходных зажимов 7, 8 и 9. Через вентили 10, l l и 12, включенные в обратном направлении, входные зажимы 1, 2 и 3 соединены со второй группой выходных зажи3 мов 13, 14 и 15.
Между выходными зажимами 7 и 13, 8 и
14, 9 и 15 включены механические выключатели lб, 17 и 18.
Нагрузкой устройства может служить, l0 например, трехфазный трансформатор 19 с двумя группами первичных обмоток.
При замыкании механических контактов нагрузка подключается к сети, а при размыкании — отключается.
15 Как видно из приведенной схемы, через механические контакты протекает ток, амплитуда которого меньше амплитуды тока нагрузки, а при размыкании контактов отсутствует напряжение, поддержива20 ющее горение дуги. Это позволяет уменьшить габариты устройства.
Формула изобретения
Выключатель трехфазного тока, содержащий две группы вентилей в каждой фазе, первая из которых включена между входным и соответствующим выходным выво30 дом в прямом направлении, а вторая—
694907
СССР
Составитель Ю. Мерзляков
Техред H. Строганова
Редактор В. Левятов
Корректор Л. Орлова
Заказ 2216/8 Изд Ne 614 Тираж 923 Подписное
11ПО «Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова. 2 в обратном, и контакты, от л ич а ю гц и и с я тем, что, с целью уменьшения габаритов, первая и вторая группы вентилей соединены с двумя различными группами выходнык выводов, которые соединены между собой указанными контактами.
Источники информации, принятые во внимание при экспертизе
1. Попов Н. А. Вакуумные выключатели.
М., «ГЭИ», 1965, с. 131.
2. Авторское свидетельство
М 514364, кл. H 011- 9 30, 10.07.7».
