Реферат

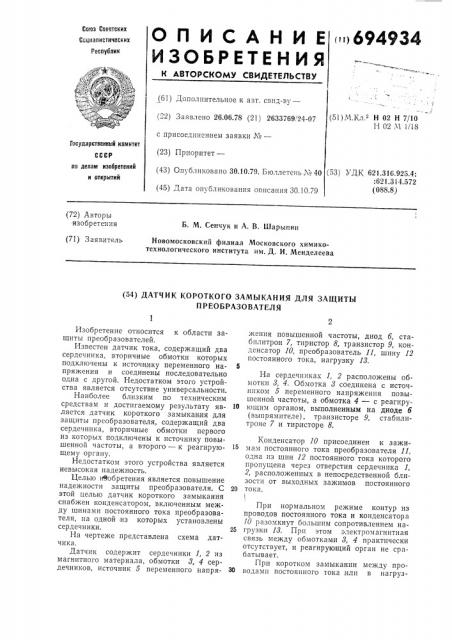

I i) 694934

Сооз Соеетских

Социалистических

Республик

ОПИСА Е

ИЗОБР ЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.06.78 (21) 2633769, 24-07 с присоединением заявки М— (23) Приоритет— (43) Опубликовано 30.10.79. Бюллетень М 40 (45) Дата опубликования описания 30.10.79 (51)М.Кл Н 02 Н 7/10

Н 02 М 1/18

Государстееииый комитет по делам изобретеиий и открытий (53) УДК 621.316.925.4:

:621.314.572 (088.8) (72) Авторы изобретения

Б. М. Сенчук и А. В. Шарыпин (71) Заявитель

Новомосковский филиал Московского химикотехнологического института им. Д. И. Менделеева (54) ДАТЧИК КОРОТКОГО ЗАМЫКАНИЯ ДЛЯ ЗАЩИТЫ

ПРЕОБРАЗОВАТЕЛЯ

Изобретение относится к области защиты преобразователей.

Известен датчик тока, содержащий два сердечника, вторичные обмотки которых подключены к источнику переменного на- 5 пряжения и соединены последовательно одна с другой. Недостатком этого устройства является отсутствие универсальности.

Наиболее близким по техническим средствам и достигаемому результату яв- 10 ляется датчик короткого замыкания для защиты преобразователя, содержащий два сердечника, вторичные обмотки первого из которых подключены к источнику повышенной частоты, а второго — к реагирующему органу.

Недостатком этого устройства является невысокая надежность.

Целью изобретения является повышение надежности защиты преобразователя. С 20 этой целью датчик короткого замыкания снабжен конденсатором, включенным между шинами постоянного тока преобразователя, на одной из которых установлены сердечники. 25

На чертеже представлена схема датчика.

Датчик содержит сердечники 1, 2 из магнитного материала, обмотки 8, 4 сердечников, источник 5 переменного напря- 3О жения повышенной частоты, диод 5, стабплитрон 7, тиристор 8, транзистор 9, конденсатор 10, преобразователь 11, шину 12 постоянного тока, нагрузку 18.

На сердечниках 1, 2 расположены обмотки 8, 4. Обмотка 8 соединена с источником 5 переменного напряжения повышенной частоты, а обмотка 4 — с реагирующим органом, выполненным на диоде 6 (выпрямптеле), транзисторе 9, стабнлитроне 7 и тир исторе 8.

Конденсатор 10 присоединен к зажимам постоянного тока преобразователя 11, одна из шин 12 постоянного тока которого пропущена через отверстия сердечника 1, 2, расположенных в непосредственной близости от выходных зажимов постоянного тока.

При нормальном режиме контур из проводов постоянного тока и конденсатора

10 разомкнут большим сопротивлением нагрузки 18. При этом электромагнитная связь между обмотками 8, 4 практически отсутствует, и реагирующий орган не срабатывает.

При коротком замыкании между проводами постоянного тока,или в нагруз694934

Формула пзобретспия

7 б

+ 1

Составите.из В. Литвиненко

Редактор В. Левятов Тскрсд H. Строганова Корректор и. Симкина

Заказ 971/1161 Изд. ¹ 594 Тираж 866 Подиисиое

11ПО «Поиск» Государственного :оыитета СССР ио де. ам изовретеи, ".й и открытий

113035, Москва. Ж-35, Раушская иаб, д 4/5

Тип. Харьк, фнл. пред. ((Патент» ке 18 создается короткозамкнутый высокочастотный контур, ОбразованныЙ проводами постоянного тока до места к. з. и конденсатором 10. В этом контуре пндуктируется ток повышенной частоты, под действием которого появляется напряжение на обмотке 4 сердечника 2. Это папряжен1ле выпрямляется выпрямителем 6, подается на базу транзистора 9, гри этом пробивается стабилитрон 7 и вк;почается тиристор 8.

Датчик коро гкого замыкания для защиты преобразователя, содержащий два

5 ссрдсчн11ка, вторичные сбмотки первого из которых подключены к источнику повышенной частоты, а второго — к реагирующему органу, отличающийся тем, что, с цслв10 повышения надежности рабо10 и. он снабжен кондспсатором, включенным между шипами постоянного тока преобразователя, на одной из которых уста:ог-лены сердечники.
