Реферат

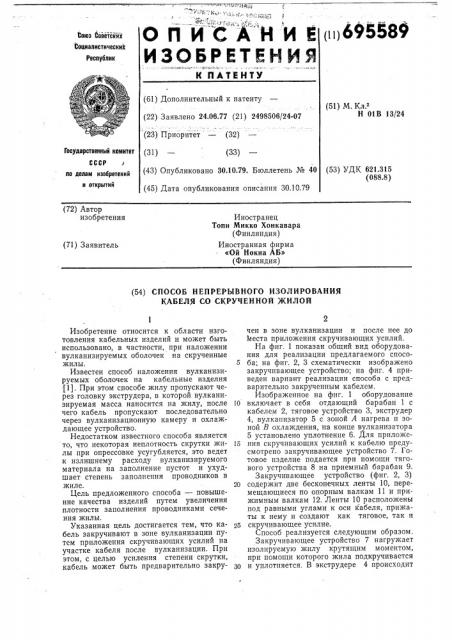

нщ 695589 союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлено 24.06.77 (21) 2498506/24-07 (23) Приоритет — (32) (51) М,К .

Н 01В 13/24

Государственный комитет (31) (33) (43) Опубликовано 30.10.79. Бюллетень № 40 (45) Дата опубликования описания 30.10.79 (53) УДК 621.315 (088.8) по делам изобретений и открытий (72) Автор изобретения

Иностранец

Топи Микко Хонкавара (Финляндия) Иностранная фирма

<Ой Нокиа АБ» (Финляндия) (71) Заявитель (54) СПОСОБ НЕПРЕРЫВНОГО ИЗОЛИРОВАНИЯ

КАБЕЛЯ СО СКРУЧЕННОЙ ЖИЛОЙ

Изобретение относится к области изготовления кабельных изделий и может быть использовано, в частности, при наложении вулканизируемых оболочек на скрученные жилы. 5

Известен способ наложения вулканизируемых оболочек на кабельные изделия (1). При этом способе жилу пропускают через головку экструдера, в которой вулканизируемая масса наносится на жилу, после 10 чего кабель пропускают последовательно через вулканизационную камеру и охлаждающее устройство.

Недостатком известного способа является то, что некоторая неплотность скрутки жи- 15 лы при опрессовке усугубляется, это ведет к излишнему расходу вулканизируемого материала на заполнение пустот и ухудшает степень заполнения проводников в жиле. 20

Цель предложенного способа — повышение качества изделий путем увеличения плотности заполнения проводниками сечения жилы.

Указанная цель достигается тем, что кабель закручивают в зоне вулканизации путем приложения скручивающих усилий на участке кабеля после вулканизации. При этом, с целью усиления степени скрутки, кабель может быть предварительно закру- 30 чен в зоне вулканизации и после нее до места приложения скручивающих усилий.

На фиг. 1 показан общий вид оборудования для реализации предлагаемого способа; на фиг. 2, 3 схематически изображено закручивающее устройство; на фиг. 4 приведен вариант реализации способа с предварительно закрученным кабелем.

Изображенное на фиг. 1 оборудование включает в себя отдающий барабан 1 с кабелем 2, тяговое устройство 3, экструдер

4, вулканизатор 5 с зоной А нагрева и зоной В охлаждения, на конце вулканизатора

5 установлено уплотнение 6. Для приложения скручивающих усилий к кабелю предусмотрено закручивающее устройство 7. Готовое изделие подается при помощи тягового устройства 8 на приемный барабан 9.

Закручивающее устройство (фиг. 2, 3) содержит две бесконечных ленты 10, перемещающиеся по опорным валкам 11 и прижимным валкам 12. Ленты 10 расположены под равными углами к оси кабеля, прижаты к нему и создают как тяговое, так и скручивающее усилие.

Способ реализуется следующим образом, Закручивающее устройство 7 нагружает изолируемую жилу крутящим моментом, при помощи которого жила подкручивается и уплотняется. В экструдере 4 происходит

695589

8 авиа 2

Ipu8 3

s 8

Составитель Зиновьев

Редактор И. Грузова Техред А. Камышникова Корректор P. Беркович

Заказ 2657/12 Изд. № 650 Тираж 923 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 наложение вулкапизируемсй массы на уплотненную жилу, а в вулканизаторе 5— фиксация уплотненной жилы в наложенной оболочке.

Для увеличения степени подкрутки кабель может быть предварительно закручен в процессе заправки оборудования. Способ позволяет получить кабели с BbIcOI Q.I cTспенью заполнения жилы проводниками и экономить изолирующий матсриал.

Формул а изобретения

1. Способ непрерывного изолирования кабеля со скрученной жилой, заключающийся в наложении изоляционной массы путем экструзии с последующей гулкаппзацией, отличающийся тем, что, с целью повышения качества изделий путем увеличепич плотности заполнения проводниками сече..ия жилы, кабель закручивают в зоне вулканизации путем приложения скручивающих усилий на участке кабеля после вулкацпзации.

2. Способ по п. 1, отличающийся тем, что, с целью усиления степени скрут10 ки, кабель предварительно закручивают в зоне вулканизации и после нее до места приложения скручпвающих усилий.

Источники информации, принятые во внимание при экспертизе

Гб 1. Привезенцев В. Л., Пешков И. Б. Осног:ы кабельной техники. M., «Энергия».
