Реферат



Союз Советских о»чивли тически

Ресл блик

< 695631 (51)М. Кл.2

А 01 К 79/02

Н 03 К 3/53

Государственный комитет

СССР по делам изобретений н открытий

В.П.Важенин, Д,

Целью предполагаемого дсполнительнсгс изобретения является устранение этого недостатка, т.е. создание оптимального распределения электрического поля, которое сначала возбуждает рыбу, потом сообщает ей анодную реакцию и возле рыбоприемника наркотизирует ее.

Это достигается тем, что в устройстве для электролова по основному авторскому свидетельству каждый пгс:.:ежу.;зчный электрод-катод соединен последующей секцией согласующего трансформатора через тиристср,управляющие электроды тиристоров соединен:. с выходом распределителя импульсс;. при этом к каждому электроду;;.a oäó подсоединены дополнительные электроды, разнесенные соответственно по фронту и глубине. Поле можно оптимально упорядочить путем поочередного включения секций согласующего трансформатора в различной комбинадии з зависимости от сезонной электропроводности воды: включать, например, с помощью распределителя импульсов одновременно следующие пары тиристоров — первую и третью, вторую и четвертую и т.д, Дополнительные электроды при этом рассредстачивают

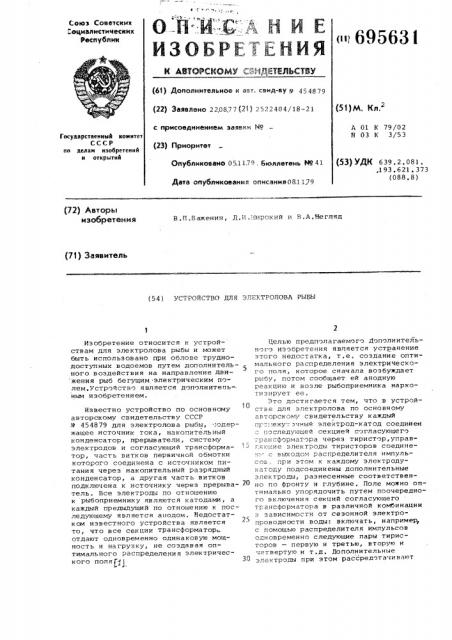

О.Н. Й -:C: —:: -". . Н И Е

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ С-"-:. - 4ДЕТЕЛЬСТВУ (61) Дополнительное н авт. свиД-вт М 454879 (22) Заявлено 220877 (21) 2532404/18-21 с лрисоедииеиием занвки М (23) Приоритет

От»убликоваио 05.11.79, Бюллетень Но 41

Дата опубликования аписанин 08,11 79 (54 ) УСТРОЙСТВО ДЛЯ ЗЛВКТРОЛОВА РЫБЫ

Изобретение относится к устройствам для электролова рыбы и может быть использовано при облове труднодоступных водоемов путем дополнитель—

5 ного воздействия на направление дви жения рыб бегущим. электрическим полем.устройство является дспслнитепь-. ным изобретением.

Известно устройство по основному авторскому свидетельству СССР

9 454879 для электролова рыбы, :одержащее источник тока, накопительный конденсатор, прерыватели, систему электродов и согласующий трансформатор, часть витков первичной обмотки которого соединена с источником питания через накопительный разрядный конденсатор, а другая часть витков подключена к источнику через прерыва- >0 тель. Все электроды по отношению к рыбоприемнику являются катодами, а каждый предыдущий по отношению к последующему является аподом. Недостатком известного устройства является то, что все секции трансформатор отдают одновременно одинаковую мощность и нагрузку, не создавая оптимального распределения электрического поля (30 (53) УДК 639.2 ° 081.,193.621.373 (088 ° 8) 695631 электрическое поле по фронту и глуби не,.

На чертеже приведена функцис нальная схема устройства для электроловэ рыбы.

Устройство содержит: источник з т ока 1, систему электродов 2, накопительный конденсатор 3, регулируемый дроссель 4, коммутирующий конденсатор 5, согласующий трансформатор 6, прерыватель ",, генератор 8,. 10 распределитель импульсов 9, с выходоМ которого соединены управляющие выводы тиристоров 10а-10п, поцключев = ных оответственно к секциям трансформаторов 11. Первая секция через диоды 12 соединена с анодом,рыбоприемником 13. Все остальные секции соединены с промежуточными электродами катодами 15а-15п и дополнительными электродами 1ба-1ба и 17а-17й, Первая ., сехция соединена с электродом катодом "

15 через конденсатор связи 18.

Устройство работает следующим образом, Источник -.îêà 1 через часть витков первичной обмотки согласующего

25 трансформатора б и регулируемый др0ссель 4 заряжает накопительный конденсатор ". Одновременно через втОрую часть обмотки согласующего трансформатора б заряжается коммутирующий конденсатор 5. В момент о -ередного открытия прерывателя 7 им:пульс генератора 8 поступает через распределитель 9 на пару нечетных тиристоров 10, начиная с последнегб 35

l0,и открывает их. При этом энергия„ запасенная согласующим трансформатором 6, коммутирующим IIонденсатором

5 проходит в нагрузку: на анод-рыбоприемник 13 через диод 12 и одно- ;,и временно через открытую пару тиристоров, начиная с тиристора. 10о, на пару электродов-катодов 15,16,17 и на конденсатор 18. Под действием. колебательного процесса регулируемо45 го дросселя 1 4 и коммутирующего конденсатора 5 прерыватель 7 закрывается. Процесс заряда накопительного конденсатора 3 повторяется в той же послецов атель ности; одновре-.(, менно с этим пары нечетных тиристо1Гп осоатным T, Ipse же нем согласующего тра нсформатора

=--а .<рыва."-отс я . Следующий импульс с генератора 8 включает прерыватель

Т1 че ре 3 ра сп ре,д р в и т с.л ь Бм IT ул ь с оВ

9 включает следующую =-етну:.о пару т ристоров. При этом электрическое поле в нагрузке (в воце) перемещается в направлении анода-рыбоприемника. 13, Дополнительные электроды

1ба-16ã. рассредотачивают электрическое поле по глубин, а электроды

17а-.17g по фрснту. Включение и выключение устройства осуществляется через пульт управления 14. В сезоны года, когда электропроводность воды изменяется, количество одновременно в кл|очаемых тирист оров 1 Оа-)ОЙ тоже соответственно изменяется.

Распределение электрического поля в нагрузке через систему элек=тродов с дополни:- åëüí-ыи электродами позволяет оптимизиоовать расхоц мощности устройства, при одной и той же габаритной мощности устройства„ количество вылавливае мой рыбь уьеличив аетс я, Изобретение позволяет улучшить использование габаритной мощности к дополнительно воздействует бегущим силовым полем на направление движения p=-6 к аноду-рыбоприемнику, б?орм 7JIа и зQ(jp теч иg

Устройство для злектролова рыбы по авторскому свидетельству Р 4= 4879,, о т лич ающе ес я тем, что„с,елью оптимального заспределения электрического поля в нагрузке, каждый промежуточный электрод соеди не н последующей секцией согласующет о трансформатора через тиристор, управляющие электроды т иристоров cîåITÿнены с выходом распрецелителя импульсов, при этом к каждому электроду-ка=тоду подсоединены дополнительнйе электро.-т, соответственно разнесен"ные по фронту и глубине„

Источники инф ормации, принятые во внимание при экспертизе

1. авторское свидетельство СССР

454879, кл,,а. 01 K 79/02,. 1971.

69563

Составитель С. Маценко

Редактор d. Веселкина Техред С.Мигай Корректор М Селехман

:3 ак аз 662 1/5 Тираж 755 Подписное

IJdHH1IM Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д,4/5

Филиал ППП Патент, r.Ужгород, ул.Проектная,4
