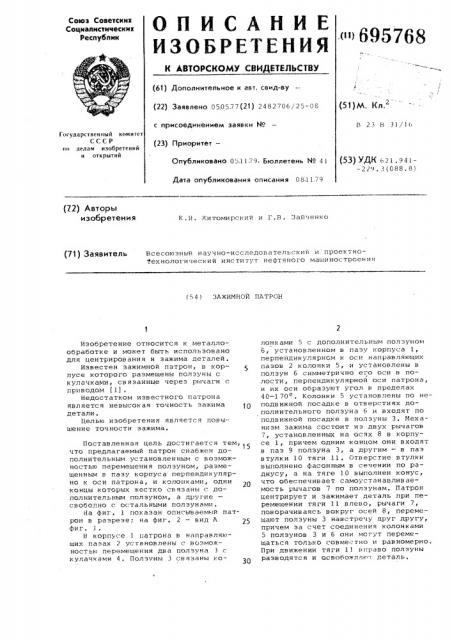

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 050577(21) 2482706/25-08 (51) М. Кл.2 с присоединением заявки ¹

В 23 Б 31/16

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет— (53) УДК 621. 41†2.3(088.8) Опубликовано 05.11.79 Бюллетень ¹ 41

Дата опубликования описания 08.11.7с) (72) Авторы изобретения

К . И . Житомирский и Г. В . Зайченко (71) ЗаяВИтЕЛЬ Всесоюзный научно-исследовательский и проектно1ехнологический институт нефтяного машиностроения (54) ЗЛжИМ11ой П тРОН

Изобретение относится к металлообработке и может быть использовано для центрирования и зажима деталей.

Известен зажимной патрон, в корпусе которого размещены ползуны с кулачками, связанные через рычаги r приводом (1).

Недостатком известного патрона является невысокая точность зажима детали.

Целью изобретения является говышение точности зажима.

Поставленная цель достигается тем, 5 что предлагаемый патрон снабжен дополнительным установленным с возможностью перемещения ползуном, разме— щенным в пазу корпуса перпендикулярно к оси патрона, и колонками, одни концы которых жестко связаны r дополнительным ползуном, а другие свободно с остальными ползунами.

На фиг. 1 показан описываемый патрон в разрезе; на фиг. 2 — вид А 25 фиг.

Б корпусе 1 патрона в направляющих пазах ? установлены с возмож— ностью перемещения два ползуна 1 с кулачками 4. Ползуны 3 связаны ко— лонками 5 с дополнительным ползуном

6, установленном в пазу корпуса 1, перпендикулярном к оси направляющих пазов 2 колонки 5, и установлены в ползун 6 симметрично его оси в полости, перпендикулярной оси патрона, и их оси образуют угол в пределах

40-1 70 . Колонки 5 установлены по неподвижной посадке в отверстиях дополнительного ползуна 6 и входят по подвижной посадке в ползуны 3. Механизм зажима состоит из двух рычагов

7, установленных на осях 8 в корпусе 1, причем одним концом они входят в паз 9 ползуна 3, а другим — в паз втулки 10 тяги 11, Отверстие втулки выполнено фасонным в сечении по ра— диусу, а на тяге 10 выполнен конус, что обеспечивает самоустанавливаемость рычагов 7 по ползунам. Патрон центрирует и зажимает деталь при перемещении тяги 11 влево, рычаги 7, поворачиваясь вокруг осей 8, переме— щают ползуны 3 навстречу друг другу, причем за счет соединения колонками

5 ползунов 3 и 6 они могуT перемещаться только совме =тно и равномерно.

При движении тяги 11 вправо ползуны разводятся и освобождаю деталь.

695768

Формула изобретения

Раг f

@uz 3 мм

Подписное

IlHHH1lH Заказ 6657/12

Тираж 1222

Филиал ППП Патент, г. ужгород, ул. Проектная, 4

Данный патрон обеспечивает более высокую точность центрирования и зажима.

Эажимной патрон, в корпусе которогО размещены ползуны с кулачками, свяванные через рычаги с приводом, о т л и.ч а ю шийся тем, что, с целью повышения точности зажима, он снабжен дополнительным установленным с возможностью перемещения ползуном, размещенным в пазу корпуса перпендикулярно к оси патрона, и ко-. лонками, одни концы которых жестко связаны с дополнительным ползуном, а другие — свободно с остальными ползунами.

Источники инФормации, принятые во внимание при экспертизе

)Q 1. Косовский В.Л. и др. Токарные патроны, И., 1957, с. 61, фиг. 64.
