Устройство для отмера длин сортиментов
Иллюстрации
Реферат

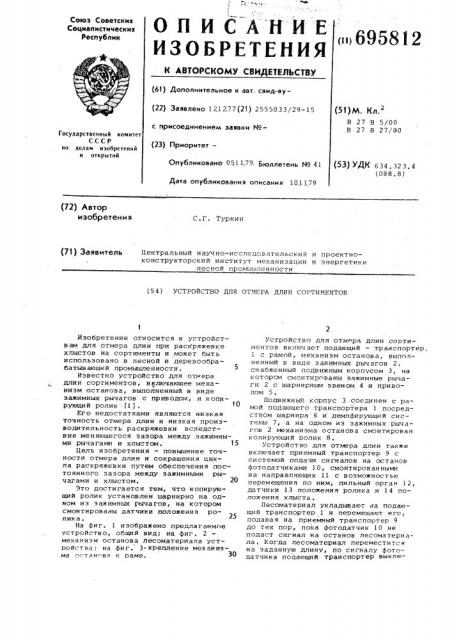

ОП И САНИ Е
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву(22) Заявлено 121277 (2) ) 2555033/29-15 (51)M. Кл.
В 27 В 5/00
В 27 В 27/00 с присоединением заявки №Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет— (53) УДК 6 34. 32 3, 4 (088.8) Опубликовано 0511,79 Бюллетень ¹ 41
Дата опубликования описания 10.11,79 (72) Автор изобретения
С.Г. Туркин (7t) ЗаяектЕЛЬ Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (54) УСТРОЙСТВО ДЛЯ ОТМЕРА ДЛИН СОРТИМЕНТОВ
Изобретение относится к устройствам для отмера длин при раскряжевке хлыстов на сортименты и может быть использовано в лесной и деревообрабатывающей промышленности.
Известно устройство для отмера длин сортиментов, включающее механизм останова, выполненный в виде зажимных рычагов с приводом, и копирующий ролик .(1), Его недостатками являются низкая точность отмера длин и низкая производительность раскряжевки вследствие меняющегося зазора между зажимными рычагами и хлыстом. 15
Цель изобретения — повьпаение точности отмера длин и сокращения цикла раскряжевки путем обеспечения постоянного зазора между зажимными рычагами и хлыстом, 2О
Это дости ra етс я тем, что копирующий ролик установлен шарнирно на одном из зажимных рычагов, на котором смонтированы датчики положения ролика.
На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг ° 2 механизм останова лесоматериала устпойства; на фиг. 3- крепление механизма остан ва к паме.
Устройство для отмера длин сортиментов включает подающий — транспортер.
1 с рамой, механизм останова, выполненный в виде зажимных рычагов 2. сн абже нный подвижным корпусом 3, на котором смонтированы зажимные рычаги 2 с шарнирньм звеном 4 и приводом 5.
Подвижный корпус 3 соединен с рамой подающего транспортера 1 посредством шарнира б и демпфирующей системы 7, а на одном из зажимных рычагов 2 механизма останова смонтирован копирующий полик 8.
Устройство для отмера длин также включает приемный транспортер 9 с системой подачи сигналов на останов фотадатчиками 10, смонтированными на направляющих 11 с возможностью перемещения по ним, пильный орган 12, датчики 13 положения ролика и 14 положения хлыста.
Лесоматериал укладывают на подающий транспортер 1 и пепемещают его, подавая на приемный транспортер 9 до тех пор, пока фотодатчик 10 не подаст сигнал на останов лесоматериала. Когда лесоматериал переместится на заданную длину, по сигналу фотодатчика поцающий транспортер выклю695812
Риг. Я
Составитель В. Китаев редактор H. Тимоннна Техред С, Беца Корректор Г.Назарова
Заказ 6664/15 Тираж 583 Подписное
ЦНИИПИ Государственнсло комитета СССР по делам изобретений и открытий
113035, Москва, X-35, Раушская наб., д. 4/5
Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 чается, а привод 5 приводит в действие зажимные рычаги 2, которые зажимают движущийся лесоматериал, и вместе с ним и подвижным корпусом 3 производят торможение эа счет демпфирующей системы 7.
После торможения демпфирующая сис1тема 7 возвращает корпус 3 механизма останова с зажимными рычагами 2 и лесоматериалом в исходное положение и по команде датчика 14 включается подача пильного органа 12.
В процессе перемещения копирующий ролик 8 копирует образующую лесоматериала и в процессе всего перемещения обеспечивает постоянный зазор Н между лесоматериалом и эажимными рычагами 2. Зазор Н обеспечивается эа счет датчиков положения ролика 13.
Формула изобретения устройство для отмера длин сортиментон, включающее подающий транспортер, механизм останова, выполненный в виде эажимных рычагов с приводом и копирующий ролик, о т л и ч аю щ е е с я тем, что, с целью повышения точности отмера длин и сокращения цикла раскряжевки путем обеспечения постоянного зазора между эажимными рычагами и хлыстом, копирующий ролик установлен шарнирно на одном из зажимных рычагов, на котором смонтированы датчики положения ролика.
Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР
М 460180, кл, В 27 В 5/00, 1975. (прототип).
