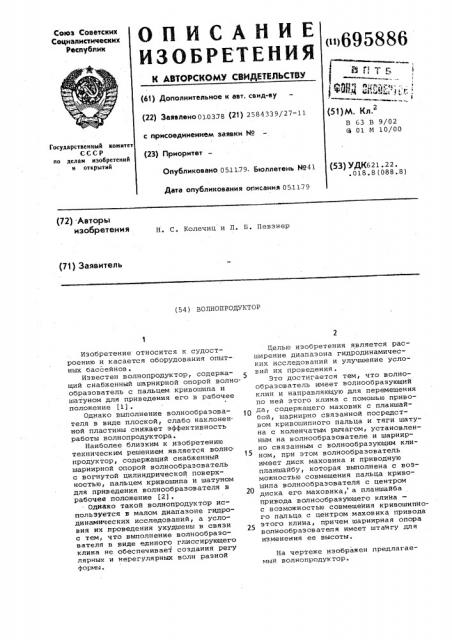

Союз Советских

Социалистических

Республик

<1ц695886 (61) Дополнительное к авт. свид-ву (22) Заявлено010378 (21) 2584339/27-11 с присоединением заявки ¹ (23) Приоритет

Опубликовано 051179- Бюллетень ¹41

Дата опубликования описания 051179 (51)М. Кл.2

В 63 В 9/02 а 01 М 10/00

Государственный комитет

СССР по делам изобретений и открытий (53) УДК621. 22 .018.8(088.8) (72) .Авторы изобретения

Н. С. Колечиц и Л. Б. Певзнер (71) Заявитель (54) ВОЛНОПРОДУКТОР

Изобретение относится к судостроению и касается оборудования опытных бассейнов.

Известен волнопродуктор, содержащий снабженный шарнирной опорой волнообразователь с пальцем кривошипа и шатуном для приведения его в рабочее положение (1).

Однако выполнение волнообразователя в виде плоской, слабо наклонен. ной пластины снижает эффективность работы волнопродуктора.

Наиболее близким к изобретению техническим решением является волно продуктор, содержащий снабженный шарнирной опорой волнообразователь с вогнутой цилиндрической поверхностью, пальцем кривошипа и шатуном для приведения волнообразователя в рабочее положение (2). . Однако такой волнопродуктор используется в малом диапазоне гидродинамичаских исследований, а условия их проведения ухудшены в связи с тем, что выполнение волнообразователя в виде единого глиссирующего клина не обеспечивает создания регу лярных и нерегулярных волн разной формы.

Целью изобретения является расширение диапазона гидродинамических исследований и улучшение условий их проведения.

Это достигается тем, что волнообразователь имеет волнообразующий клин и направляющую для перемещения по ней этого клина с помошью привода, содержащего маховик с планшайбой, шарнирно связанной посредством кривошипного пальца и тяги шату" на с коленчатым рычагом, установленным на волнообразователе и шарнирно связанным с волнообразующим клином, при этом волнообразователь имеет диск маховика и приводную планшайбу, которая выполнена с возможностью совмещения пальца кривошипа волнообразователя с центром диска его маховика, а планшайба привода волнообразующего клина— с возможностью совмещейия кривошипного пальца с центром маховика привода этого клина, причем шарнирная опора волнообразователя имеет штангу для изменения ее высоты.

На чертеже изображен предлагаемый волнопродуктор

695886

Волнопродуктор имеет волнообразователь 1 с вогнутой цилиндрической поверхностью A и сектором 2, который закреплен на шарнирной опоре 3, выполненной с штангой 4 для изменения высоты опоры 3. Волнообразователь 1 выполнен с пальцем 5 кривошипа и,шатуном 6 для приведения волнообразователя 1 в рабочее поло-жение.

Волнообразователь 1 выполнен с волнообразующим клином 7 и направляющей 8 для возможности перемещения по ней клина 7, для чего последний выполнен с приводом, содержащим маховик 9 с планшайбой 10, шарнирно связанной посредством криВошипного пальца 11 и тяги 12 шатуна с коленчатым рычагом 13, установленным на волнообразователе 1 и шарнирно связанньы с клином 7.

При этом волнообразователь 1 выполнен с диском 14 маховика и привод-.. ной планшайбой 15.

Планшайба 15 выполнена с возможностью совмещения пальца 5 кривошипа волнообразователя 1 с центром диска 14 маховика, а планшайба 10 привода клина 7 — с возможностью

Совмещения пальца 11 с центром маховика 9 привода клина 7.

Опора 3 расположена на основании 30

16 волнопродуктора, скользящем по штанге 4.

Включение волнопродуктора производится в следующей последовательнос 31 ти. Перед началом работы пальцы 5 и

11 совмещаются с центрами вращения диска 14 и маховика 9, то есть устанавливаются в положение, когда эксцентриситет равен нулю. С помощью 40 вариатора устанавливается скорость вращения диска 14 и маховика 9 (передаточное число соответствует выбранному периоду волны) . Однако, пока пальцы 5 и 11 совмещены с центрами вращения диска 14 и маховика 9, волнообразования не происходит. Только после вывода пальца 5 с помощью планшайбы 15 из нулевого положения волнообразователь 1 совершает колебания, постепенно создавая впере— ди себя волны.

Для уменьшения волнообразования за волнопродуктором внутреняя сТо рона волнообразователя 1 имеет вогнутую цилиндрическую поверхность Л.. 55

Если во время исследований изменяют горизонт воды ГВ, основание 16 волнопродуктора перемещается по вертикальной штанге 4.

Применение волнспродуктора поз- волит повысить качество и эффективность исследований за счет создания регулярных и нерегулярных волн разной формы и расширения их диапазона, а также возможности применить программное управление ° Расход электроэнергии на работу волнопродуктора составляет примерно

50Ъ от потребляемой волнопродуктором щитового типа за счет уменьщения почти вдвое объема перемешиваемой воды.

Формула изобретения

Волнопродуктор, содержащий снабженный шарнирной опорой волнообразователь с вогнутой цилиндрической поверхностью, пальцем кривошипа и шатуном для приведения в элнообразователя в рабочее положение, о тличающийс я тем,что,с целью расширения диапазона гидродинамических исследований и улучшения условий их проведения, волнообразователь имеет волнообразующий клин и направляющую для перемещения по ней этого клина с помощью привода, содержащего маховик с планшайбой, шарнирно связанной посредством кривошипногo пальца и тяги шатуна с коленчатым рычагом, установленным на волнообразователе и шарнирно связанным с волнообразующим клином, при этом волнообразователь имеет диск маховика и приводную планшайбу, которая выполнена с возможностью совмещения пальца кривошипа волнообразователя с центром диска его маховика, а планшайба привода волнообразующего клина — c возможностью совмещейия кривошипного пальца с центром маховика привода этого клина, причем шарнирная опора волнообразователя имеет штангу для изменения ее высоты.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 601588, кл. 5 01 H 10/00, 01117176.

2. Авторское свидетельство СССР

У 1 33666, кл. 5 01 H 10/00.
