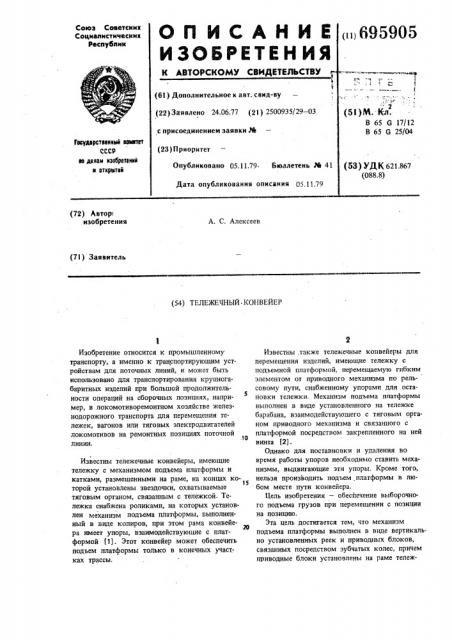

Союз Советских
Социаттнсткческих
Республик
ОП ИСАНИ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 24.06,77 (21) 2500935/29 — 03 с присоединением заявки Рв.
Геаудерстеенный кекнтет
СССР
an делам нзебрвтеннй н аткрктнй (23) Приоритет
Опубликовано 05.11.79 Бюллетень,%
Дата опубликования описания 05.11.79 (72) Автор изобретения
А. С. Алексеев (71) Заявитель (54) ТЕЛЕЖЕЧНЫЙ КОНВЕЙЕР
Изобретение относится к промышленному транспорту, а именно к транспортирующим устройствам для поточных линий, и может быть использовано для транспортирования крупногабаритных изделий при большой продолжительности операций на сборочных позициях, напри5 мер, в локомотиворемонтном хозяйстве железнодорожного транспорта для перемещения тележек, вагонов или тяговых электродвигателей локомотивов на ремонтных позициях поточной . IO линии.
Известны тележечные конвейеры, имеющие тележку с механизмом подъема платформы и катками, размещенными на раме, на концах ко15 торой установлены звездочки, охватываемые тяговым органом, связанным с тележкой, Тележка снабжена роликами, на которых установлен механизм подъема платформы, выполненный в виде копиров, при этом рама конвейе20 ра имеет упоры, взаимодействующие с платформой 11). Этот конвейер может обеспечить подъем платформы только в конечных участках трассы.
Известны, также тележечные конвейеры для перемещения изделий, имеющие тележку с подъемной платформой, перемещаемую гибким элементом от приводного механизма по рельсовому пути, снабженному упорами для остановки тележки. Механизм подъема платформы выполнен в виде установлетптого на тележке барабана, взаимодействующего с тяговым органом приводного механизма и связанного с платформой посредством закрепленного на ней винта (2).
Однако для поставновки и удаления во время работы упоров необходимо ставить механизмы, выдвигающие этн упоры. Кроме того, нельзя производить подъем. платформы в любом месте пути конвейера.
Цель изобретения — обесйечение выборочного подъема грузов при перемещении с позиции на позицию.
Эта цель достигается тем, что механизм подъема платформы выполнен в виде вертикально установленных реек и приводных блоков, связанных посредством зубчатых колес, причем приводные блоки установлены на раме тележ695905 4 колесам и вертикальным рейкам, поднимающим стол.
Заказ 6685/J 9
Подписное
Щ1ИИПИ
Тираж 958
Филиал ППП "Патент *, г. Ужгород, ул. Проектная, 4
Фиг Р
3 ки, а концы гибкого тягового органа закреплены на приводных блоках.
На фиг. 1 изображена схема тележечного конвейера; на фиг. 2 — тележка, продольный разрез.
Тележечный конвейер состоит из тележки 1 с подъемной платформой 2, перемещаемой по рельсовому пути 3 гибким тяговым органом 4, растянутым концевой 5 и приводной 6 станциями. Механизм подъема платформы 2 выпол,нен в виде вертикально установленных зубчатых реек 7, кеторые связаны зубчатыми колесами 8 с блоком 9 и установлены s раме 10 тележки 1. Блок 9 огибается гибким тяговь м органом 4 и вращается механизмом натяжения
)1, установленным на приводной станции 6.
Платформа 2 тележки 1 поднимается и изделие передается на следующую рабочую позицию.
Платформа тележки поднимается следующим образом.
С приводной станции 6 механизмом 11 натягивается гибкий орган 4 и поворачивается блок 9, который передает движение зубчатым
Формула изобретения
Тележечный конвейер, выключающий приводную и натяжную станции, огибаемые гибким тяговым органом, связанным с тележкой, имеющей раму, платформу и механизм подъемаплатформы. отличан>щийся !
О тем, что, с целью обеспечения выборочного подъема грузов при перемещении с позиции на позищпо, механизм подъема платформы вы. полнен в виде вертикально установленных реек и приводных блоков, связанных посред15 ством зубчатых колес, причем приводные блоки установлены на раме тележки, а концы гибкого тягового органа закреплены на приводных блоках.
Источники информации, 20 принятые во внимание при экспертизе
1, Авторское свидетельство СССР N 518425, кл. В 65 6 17/12, 1974.
2. Авторское свидетельство СССР N 407803, кл, В 65 G 25/04, 1971.
