Способ получения изделий из шлакового цемента

Способ получения изделий из шлакового цемента

Иллюстрации

Показать все

Реферат

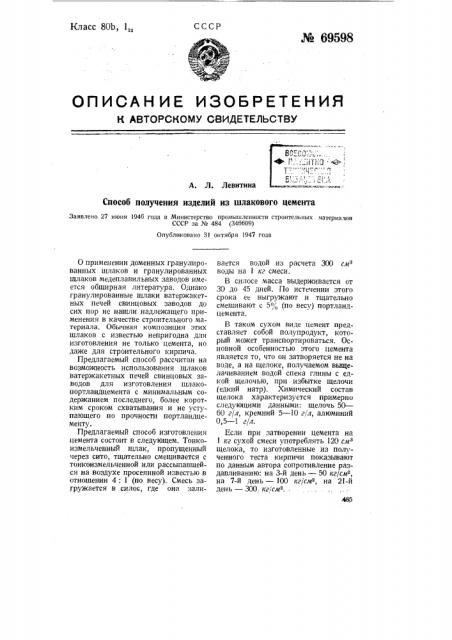

СССР

Класс 80b, 1„ № 69598

ОПИСАН ИЕ ИЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Л. Левитина

Способ получения изделий из шлакового цемента

Заявлено 27 июня 1946 года в Министерство промышленности строительных материалов

СССР за № 484 (346609) Опубликовано 31 октября 1947 года

О применении доменных гранулированных шлаков и гранулированных шлаков медеплавильных заводов имеется обширная литература. Однако гранулированные шлаки ватержакетных печей свинцовых заводов до сих пор не нашли надлежащего применения в качестве строительного материала. Обычная композиция этих шлаков с известью непригодна для изготовления не только цемента, но даже для строительного кирпича.

Предлагаемый способ рассчитан на возможность использования шлаков ватержакетных печей свинцовых заводов для изготовления шлакопортландцемента с минимальным содержанием последнего, более коротким сроком схватывания и не уступающего по прочности портландцементу.

Предлагаемый способ изготовления цемента состоит в следующем, Тонкоизмельченный шлак, пропущенный через сито, тщательно смешивается с тонкоизмельченной или рассыпавшейся на воздухе просеянной известью в отношении 4: 1 (по весу). Смесь загружается в силос, где она заливается водой из расчета 300 см воды на 1 кг смеси.

В силосе масса выдерживается от

30 до 45 дней. По истечении этого срока ее выгружают и тщательно смешивают с 5",„(по весу) портландцемента.

В таком сухом виде цемент представляет собой полупродукт, который может транспортироваться. Основной особенностью этого цемента является то, что он затворяется не на воде, а на щелоке, получаемом вьпцелачиванием водой спека глины с едкой щелочью, при избытке щелочи (едкий натр). Химический состав щелока характеризуется примерно следующими данными: щелоч ь 50—

60 г/л, кремний 5 — 10 г/л, алюминий

0,5 — 1 г/л.

Если при затворении цемента на

1 кг сухой смеси употреблять 120 см щелока, то изготовленные из полученного теста кирпичи показывают по данным автора сопротивление раздавливанию: на 3-й день — 50 кг/см, на 7-й день — 100 кг/см, на 21-й день — 300. кг/см . № 69598

Предмет изобретения

Способ получения изделий из шлакового цемента, изготовленного из гранулированных свинцовых шлаков

Отв. редактор М. М. Акишяи.

486 с добавкой извести и портландцемента, отличающийся тем, что цемент затворяют на щелоке, полученном путем выщелачивания водой спека глины с едкой щелочью.

Редактор Н. В. Козлов
