Реферат

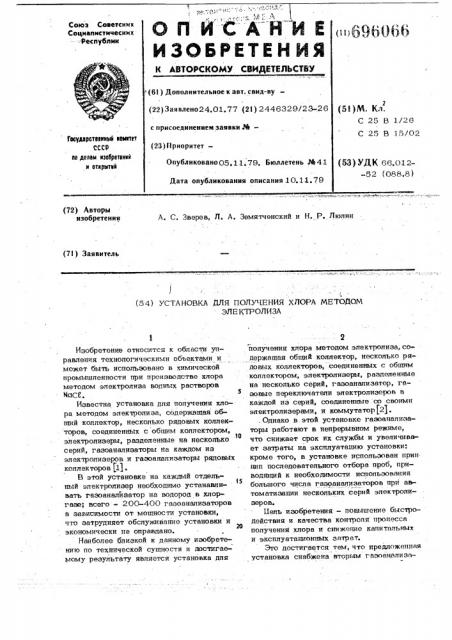

! I

ОП АНИЕ

ИЗОБРЕТЕН ИЯ

ИС

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву (22) Заявлеио24,01,77 (21) 2446329/23=26 с присоединением заявки Ю— (23) Приоритет—

Опубликоваио05.11,79. Бюллетень рй41 (5I)M. Кл.

С25 В1/ 6

Гвсувврстввкнмй квиктет

СССР

Il0 делам кзабретвккй к вткрытвй

С 25 В 15/02 (53) УДК 66.012-52 (088.8) Дата опубликования описания 10. 11. 79 (72) Авторы изобретения

A. С. Зверев, Л. А. Земятченский и H. P. Люлин (71) Заявитель! !

I (54) УСТАНОВКА ДЛЯ ПОЛУЧЕНИЯ ХЛОРА МЕТОДОМ

ЭЛЕ КТРОЛИЗА

Изобретение относитсч к области управления технологическими объектами и может быть использовано в химической промышленности при производстве хлора методом электролиза водных растворов 1с1С 6 °

Известив установка для получения хлора методом электролиза, содержащая общий коллектор, несколько рядовых коллекторов, соединенных с общим коллектором, электролизеры, разделенные на несколько

t0 серий, гаэоаналиэаторы на каждом из электролизеров и гаэоанализаторы рядовых коллекторов (11.

В этой установке нв каждый отдельный электролизер необходимо устанавли15 вать гаэоанвлйзатор нв водород в хлоргаэе; всего - 200-400 газоанализаторов в зависимости от мощности установки, что затрудняет обслуживание установки и

20 экономически не оправдано.

Наиболее близкой к данному изобретению по технической сущности и достигаеМому результату является установка для

2 получения хлора методом электролиза, содержащая общий коллектор, несколько рядовых коллекторов, соединенных с общим коллектором, элек тролизеры, разделенные на несколько серий, гаэоанвлизатор, газовые переключатели электролиэеров в каждой иэ серий, соединенные со своими электролиэервми, и коммутатор (21. . Однако в. этой установке гаэоанализаторы работают в непрерывном режиме, что снижает срок их службы и увеличивает затраты на эксплуатацию установки: кроме того, в установке использован принцип последовательного отбора проб, приводящий к необходимости использования большого числа газоанализаторов при asтоматизвции нескольких серий электролизеров.

Цель изобретения — повышение быстродействия и качества контроля процесса получения хлора и снижение капитальных и эксплуатационных затрат.

Это достигается тем, что предложенная установка снабжена вторым 1 взовнализп3

696

myeM, блоком сигнализации, схемой соваадения, блоком очередности, газовым переключателем рядовых коллекторов и устройством звуковой и световой сигнализации, вход которого соединен с первым входом схемы совпадения, входом первого и выходом второго газоанализаторов, второй вход схемы совпадения свя:зан с газовым переключателем рядовых коллекторов, выход которого соединен со 10 входом, а управляющий вход — с управпяющим выходом второго газоанализатора, выход схемы совпадения связан через блок очередности с коммутатором и первым газоанализатором, выход которого 15 соединен с блоком сигнализации и коммутатором, а газовые переключатели электролиэеров — с блоком сигнализации, блоком очередности и входом первого гаэоаналиэатора. 20

На чертеже представлена установка для получения хлора методом электролиза, структурная схема.

Электролизеры 1 объединены рядовыми коллекторами 2, газ из которых поступа25 ет в общий коллектор 3. Первый и второй газоанализаторы 4 и 5 через газовые переключатели 6 и 7 подключены к эпектропизерам 1 и рядовым коллекторам 2 соответственно. Первый газоанапиэатор

4 опрашивает электролизеры 1 через га зовые переключатели 6 с участием в опросе блока 8 сигнализации, схемы 9 совпадения, блока 10 очередности рядовых коллекторов и коммутатора 11. Устройство 12 сигнализации предназначено для сигнализации повышенной концентрации водорода в хлоргазе рядового коллектора вторым газоанализатором 5.

Установка работает следующим образом.

Установка содержит " и " рядов по

» электропизеров 1 в каждом, т. е. электролизеров. Эпектролизеры в ряду объединены рядовыми коллекторами 45

2, и " и " рядов электропизеров работают на общий коллектор 3.

С каждого рядового коллектора 2 последовательно через газовый переключа5Р тель 7, управляемый вторым газоанализатором 5, отбирается хлоргаэ на анализ.

Если второй газоанализатор 5 обнаружил повышенное содержание водорода в хлоргазе рядового коллектора, то он выдает

55 сигнал на устройство 12 звуковой и световой сигнализации и одновременно-сигнал на включение первого газоанализатора .4 и на схему 9 совпадения. На схему 9

066 совпадения поступает также сигнал с газового переключателя 7, указывающий, номер опрашиваемого рядового коннектора 2, Сигнал со схемы 9 совпадения поступает на блок 10 очередности рядовых коллекторов, выходной сигнал которого через коммутатор 11 включает в работу стоящий на очереди "1 " газовый пере. ключатель 6 (3 = 1,2,3... ), причем включение происходит только в том случае, если опрос электролизеров предыдущим газовым переключателем 6 закончен и он выдал сигнал разрешения на включение .следующего газового переключателя 6.

Переключение газового переключателя

6 на опрос конкретного электропиэера в ряду осуществляется тактовым сигналом первого гаэоанализатора 4 через коммутатор 11.

Так как количество рядов обычно меньwe, чем число электролиэеров в ряду, то эа время опроса первым газоанализатором

4 с помощью газового переключателя 6 всех электролиэеров в ряду„второй газоаналиэатор 5 с помощью газового переключателя 7 опросит все рядовые коллекторы. Возможен случай, что повышенное содержание водорода в хлоргазе может иметь место в нескольких рядовых коллекторах 2. Для того, чтобы информация не терялась, на время цикла опроса всех рядовых коллекторов номера коллекторов с повышенным содержанием водорода в хлоргазе запоминаются в блоке 10 очередности. При получении блоком 10 очередности разрешающего сигнала с газового переключателя 6, закончившего свой цикл опроса электролиэеров, через коммутатор 11 включается в работу следующий газовый переключатель, установленный на рядовом коллекторе, стоящий на очере» ди в блоке очередности.

В случае отсутствия очереди блок 10 очередности выдает сигнал на отключение первого газоаналиэатора 4. Блок 8 сигнализат и предназьачен для сигнализации номера ряда и номера конкретного электропизера. Сигналы на блок 8 сигнализа-, ции поступают с газовых переключателей

6, находящихся в работе, и с первого газоанализатора 4 в случае обнаружения им повышенного содержания водорода в хлоргазе.

Применение данной установки для получения хлора методом электролиза с иопользованием двух газоанализаторов, ра66

5 6960 ботающих по описанной схеме, обеспечивает по сравнению с существующими уста, новками следующие преимущества: — автоматический контроль полностью исключает ручной отбор газа на анализ, что особенно важно по соображениям техники безопасности; —. возможно осуществлять контроль значительно меньшим количеством газоанализаторов, что снижает затраты на их приобретение и эксплуатацию;

- включение в работу первого газоанализатора, непосредственно опрашивающего электролизеры, по сигналу второго газоанализатора при обнаружении им уведиче- ния содержания водорода в хлоргазе в коллекторе, значительно увеличивает срок службы первого газоанализатора и снижа;ет затраты на его эксплуатацию.

20 формупа изобретения

Установка для получения хлора методом электролиза, содержащая общий коллектор, несколько рядовых коллекторов, 25 соединенных с общим коллектором, электролизеры, разделенные на несколько: групп, первый -газоанализатор, газовые переключатели электролизеров и коммутатор, причем электролизеры каждой из

30 групп связаны со своим рядовым коппектором, а выходы коммутатора — с газовыми переключателями, о т и и ч а ю— щ а я с я тем, что, с целью повышения быстродействия и качества контроля процесса получения хутора и снижения капитальных и-эксппуатационных затрат, установка снабжена вторым газоанализатором блоком сигнализации, схемой совпадения, блоком очередности, газовым переключателем рядовых коллекторов и устройством звуковой и световой сигнализации, вход которого соединен с первым входом схемы совпадения, входом первого и выходом ,второго газоанализаторов, второй вход ,схемы совпадения связан с газовым переключателем рядовых коллекторов, выход которого соединен со входом, а уп: равляющий вход — с уйравляющим выходом второго газоанализатора, выход схемы совпадения связан через блок очередности с коммутатором и первым газоанаI лизатором, выход которого соединен с блоком сигнализации и коммутатором, а газовые переключатели электролизеров— с блоком сигнализации, блоком очередности и входом п ервого газоанализатора.

Источники информации, принятые so внимание при экспертизе

1. Ломакин И. Л. и дп. Автоматизация хлорйых производств. М., Химия, 1.975, с. 171-172, 299.

2.CberwэМе Rundsc8ov 9с Мег6еИ, 1975, 24-, Ац tage des 3ahvbvcbes сИе» scbe 1пйцэФл- е,с.53.
