Способ изготовления эквивалентного материала для моделирования проявлений горного давления

Способ изготовления эквивалентного материала для моделирования проявлений горного давления

Иллюстрации

Показать все

Реферат



ОП ИСА ИЕ

ИЗОБРЕТЕН ИЯ

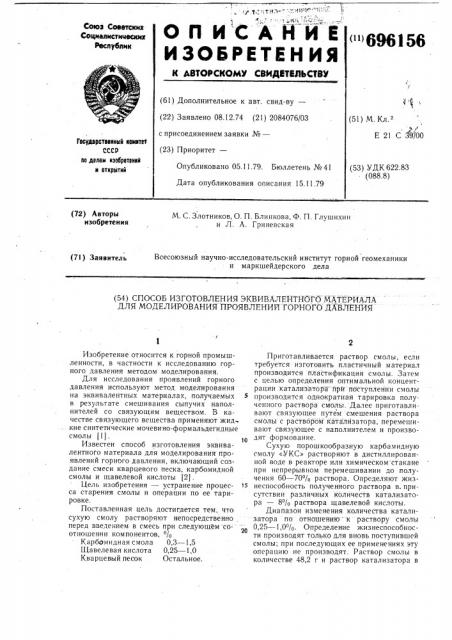

""696156

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 08.12.74 (21) 2084076/03 (51) М. Кл. Ъ. р

Е 21 С 39/00 с присоединением заявки №вЂ”

Гюсударстеенный квинтет

СССР па делам кэееретенкй и еткрытнй (23) Приоритет—

Опубликовано 05.11.79. Бюллетень №41

Дата опубликования описания 15.11.79 (53) УДК 622.83 (088.8) М. С. Злотников, О. П. Блинкова, Ф. П. Глушихин и Л. А. Гриневская (72) Авторы изобретения

Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (71) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭКВИВАЛЕНТНОГО МАТЕРИАЛА

ДЛЯ МОДЕЛИРОВАНИЯ ПРОЯВЛЕНИИ ГОРНОГО ДАВЛЕНИЯ

Изобретение относится к горной промышленности, в частности к исследованию горного давления методом моделирования.

Для исследования проявлений горного давления используют метод моделирования на эквивалентных материалах, получаемых в результате смешивания сыпучих наполнителей со связующим веществом. В качестве связующего вещества применяют жидкие синтетические мочевино-формальдегидные смолы (1) .

Известен способ изготовления эквивалентного материала для моделирования проявлений горного давления, включающий создание смеси кварцевого песка, карбомидной смолы и щавелевой кислоты (2).

Цель изобретения — устранение процесса старения смолы и операции по ее тарировке.

Поставленная цель достигается тем, что сухую смолу растворяют непосредственно перед введением в смесь при следующем соотношении компонентов, о

Карбомидная смола 0,3 — 1,5

Щавелевая кислота 0,25 — 1,0

Кварцевый песок Остальное.

Приготавливается раствор смолы, если требуется изготовить пластичный материал производится пластификация смолы. Затем с целью определения оптимальной концентрации катализатора при поступлении смолы производится однократная тарировка полученного раствора смолы. Далее приготавливают связующее путем смешения раствора смолы с раствором катализатора, перемешивают связующее с наполнителем и произво10 дят формование.

Сухую порошкообразную карбамидную смолу «УКС» растворяют в дистиллированной воде в реакторе или химическом стакане при непрерывном перемешивании до получения 60 — 70% раствора. Определяют жиз15 неспособность полученного раствора в. присутствии различных количеств катализатора — 8% раствора щавелевой кислоты.

Диапазон изменения количества катализатора по отношению к раствору смолы гю

0,25 — 1,0%. Определение жизнеспособности производят только для вновь поступившей смолы; при последующих ее применениях эту операцию не производят. Раствор смолы в количестве 48,2 г и раствор катализатора в

Ф 4», в еи, ь „696! 56

3 - Фь количестве; установленном по да нным тарирбвки, например 0,3 r, смешивают друг с другом. Перемешнвание связующего с наполнителем может быть осуществлено как вручную, так и в шнековых смесителях СМ.

Из полученной смеси формуют модель.

Формула изобретения

Способ изготовления эквивалентного материала для моделирования проявлений <о горного давления, включающий создание смеси кварцевого песка, карбомидной смолы и щавелевой кислоты, отличающийся тем, что, с целью устранения процесса старения смолы и ойерации по ее тарировке, сухую смолу растворяют непосредственно перед введением в смесь при следующем соотношении компонентов, 0

Карбомидная смола 0,3 — 1,5

Щавелевая кислота 0,25 — 1,0

Ква р це вы и песок Ост аль ное.

Источники информации, принятые во внимание при экспертизе

1. Тимофеев О. В., Виноградов А.Е. Песчано-полимерный эквивалентный материал для моделирования. — Труды ВНИМИ, сб. 85, 1972, с. 155.

2. Злотников М. С. О применении карбомидной смолы в качестве связующего для изготовления эквивалентных материалов.—

Тезисы докладов к научному семинару по применению методов моделирования в задачах горной геомеханики. Л., 1972. с. 27.
