Реферат



пвтеч нэ тьлми единая е бмиетеиик ЧЬЛ

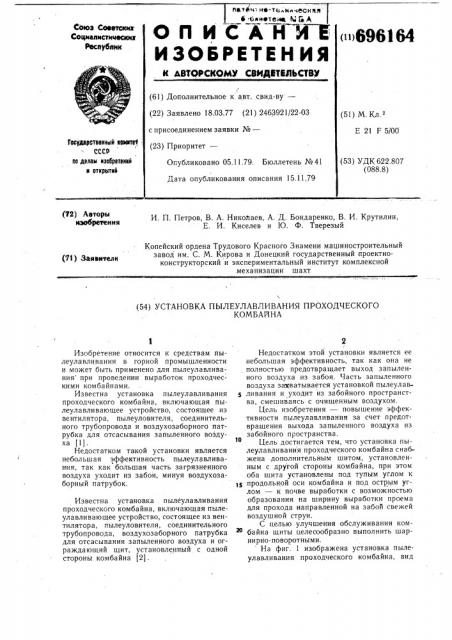

О П И С А Н А Е «>696164

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 18.03.77 (21) 2463921/22-03 (51) М.К . с присоединением заявки №вЂ” (23) Приоритет—

Е 21 F 5/00

Государственный коиитеФ ссср оо делам изобретений н открытий (53) УДК 622,807 (088.8) Огубликовано 05.11.79. Бюллетень № 41

Дата опубликования описания 15.11,79 (72) Аэторы изобретения

И. П. Петров, В. А. Николаев, А. Д. Бондаренко, В. И. Крутилин, Е. И. Киселев и Ю. Ф. Тверезый

Копейский ордена Трудового Красного Знамени машиностроительный завод им. С. М. Кирова и Донецкий государственный проектноконструкторский и экспериментальный институт комплексной.механизации шахт (71) Заявители (54) УСТАНОВКА ПЫЛЕУЛАВЛИВАНИЯ ПРОХОДЧЕСКОГО

КОМБАЙНА

Изобретение относится к средствам пылеулавливания в горной промышленности и может быть применено для пылеулавливания при проведении выработок проходческими комбайнами.

Известна установка пылеулавливания проходческого комбайна, включающая пылеулавливающее устройство, состоящее из вентилятора, пылеуловителя, соединительного трубопровода и воздухозаборнога патрубка для отсасывания запыленного воздуха (1).

Недостатком такой установки является небольшая эффективность пылеулавливания, так как большая часть загрязненного воздуха уходит из забоя, минуя воздухозаборный патрубок.

Известна установка пылеулавливания проходческого комбайна, включающая пылеулавливающее устройство, состоящее из вентилятора, пылеуловителя, соединительного трубопровода, воздухозаборного патрубка для отсасывания запыленного воздуха и ограждающий щит, установленный с одной стороны комбайна (2).

Недостатком этой установки является ее небольшая эффективность, так как она не полностью предотвращает выход запыленного воздуха из забоя. Часть запыленного воздуха заХватывается установкой пылеулав

5 ливания и уходит из забойного пространства, смешиваясь с очищенным воздухом.

Цель изобретения — повышение эффективности пылеулавливания за счет предотвращения выхода запыленного воздуха из забойного пространства.

Цель достигается тем, что установка пылеулавливания проходческого комбайна снабжена .дополнительным шитом, установленным с другой стороны комбайна, при этом оба щита установлены под тупым углом к д продольной оси комбайна и под острым углом — к почве выработки с возможностью образования на ширину выработки проема для прохода направленной на забой свежей воздушной струи.

С целью улучшения обслуживания ком2о байна щиты целесообразно выполнить шарнирно-поворотными. На фиг. 1 изображена установка пылеулавливания проходческого комбайна, вид

696164

3 в плане; на фиг. 2 — разрез А — А фиг. 1; на фиг. 3 — разрез Б — Б фиг. 1; на фиг. 4— разрез  — B фиг. 1.

Установка пылеулавливания проходческого комбайна состоит из пылеулавливаюшего устройства 1 с воздухозаборным патрубком для отсасывания запыленного воздуха, вентиляционного трубопровода 2 для подачи свежего воздуха в забойное пространство и расположенных по бокам комбайна 3 щитов 4 и 5.

Для удобства обслуживания комбайна щиты 4 и 5 на комбайне выполнены шарнирно-поворотными, что позволяет при необходимости складывать их в транспортное положение и использовать в выработке разной ширины.

Установка пылеулавливания устанавливается в забое следующим образом.

Для улучшения поворота нижней воздушной струи 6 и использования ее в качестве циркуляционной встречной завесы 7, предотвращающей выход из забоя верхней струи 8 запыленного воздуха, оба щита 4 и 5 установлены под тупым углом oL к продольной оси комбайна и под острым углом

P — к почве выработки.

Щиты 4 и 5 с кровлей выработки на всю ширину образуют проем 9 для прохода направленной на забой свежей воздушной струи и для удобства визуального наблюдения за работой исполнительного органа.

Щиты 4 и 5 вместе с проемом 9 разделяют выработку на две части — забойное пространство 10 с воздушно-циркуляционной завесой и призабойное пространство ll с направлением воздушного потока к забою.

Установка работает следующим образом.

При работе комбайна воздух через проем 9 подается в забойное пространство 10, ударяется о забой и растекается на две запыленные струи — нижнюю 6 и верхнюю 8, которые, ударившись соответственно о почву и кровлю выработки, изменяют направление на противоположное и движутся от забоя в выработку. Струя 6 встречает на своем пути щиты 4 и 5, разворачивается и сливаются в струю 7, которая движется к забою навстречу верхней запыленной струе

8 и служит для нее циркуляционной встречной завесой. При этом работает пылеулавливаюшее устройство 1, отсасывая несколько большее количество воздуха, чем подается в забой через вентиляционный трубопровод.

Разница в количестве воздуха, отсасываемого и подаваемого через вентиляционный трубопровод, через проем 9 поступает в забойное пространство 10, изолируя чистым воздухом запыленную струю 7.

В результате этого исключается выход

1О запыленного воздуха из забоиного пространства, чем достигается полное его отсасывание с последующей очисткой и снижение запыленности воздуха на рабочих местах и в подготовительной выработке.

Формула изобретения

l. Установка пылеулавливания проходческого комбайна, включающая пылеулавливающее устройство, состоящее из вентилятора, пылеуловителя, соединительного трубопровода, воздухозаборного патрубка для отсасывания запыленного воздуха и ограждающий щит, установленный с одной стЬроны комбайна, отличающаяся тем, что, с целью повышения эффективности пылеулавливания за счет предотвращения выхода запыленного воздуха из забойного пространства, она снабжена дополнительным щитом, установленным с другой стороны комбайна, при этом оба щита установлены под тупым углом к продольной оси комбайна и под острым углом — к почве выработки с возможностью образования на всю ширину выработки проема для прохода направленной на забой свежей воздушной струи.

2. Установка по п. 1, отличающаяся тем, что, с целью улучшения обслуживания комбайна, щиты выполнены шарнирно-поворотными.

Источники информации, 46 принятые во внимание при экспертизе

1. Базер Я. И. и др. Проходческие комбайны. М., «Недра», 1974, с. 159.

2. Быков А. М. и др. Способы борьбы с пылью на угольных шахтах. М., «Недрами, ° 1968, с. 117 (прототип)., ° .

696164 в-в

7 Я фиг 4
