Реферат

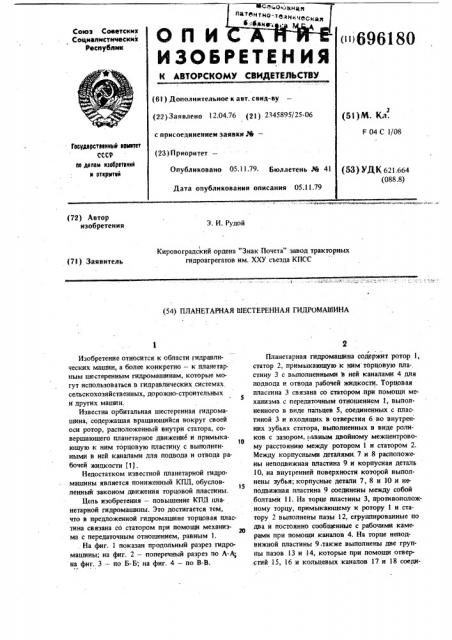

ОП И

ИЗОБРЕТЕНИЯ

Союз Советск нх

Соцналнстнчаскнк

Ресттублни (>696180

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6 l ) Дополнительное к авт. свид-ву (22) Заявлено 12,04.76 (21) 2345895/25-06 с присоединением заявки РЙ— (23) Приоритет— (51) М. Кл.

F 04 С l/08

Государственный конетет

СССР оо делам кэобретеккй и открытей

Опубликовано 05.11.79. Бюллетень J@ 41 (53) УДК 621.664 (088.8}

Дата опубликования описания 05.11.79 (72) Автор изобретения

Э. И. Рудой

Кировоградский ордена "Знак Почета" завод тракторных гидроагрегатов им. ХХУ съезда КПСС (71) Заявитель (54) ПЛАНЕТАРНАЯ ШЕСТЕРЕННАЯ ГИДРОМАШИНА

Изобретение относится к области гидравлических машин, а более конкретно — к планетар. ным шестеренным гидромашинам, которые могут использоваться в гидравлических системах сельскохозяйственных дорожно-строительных т

5 и других машин, Известна орбитальная шестеренная гидромашина, содержашая вращающийся вокруг своей оси ротор, расположенный внутри статора, совершающего планетарное движение и примыка10 ющую к ним торцовую пластину с выполненными в ней каналами для подвода и отвода рабочей жидкости (1).

Недостатком известной планетарной гидромашины является пониженный КПД, обуслов15 ленный законом движения торцовой пластины.

Цель изобретения — повышение KIlJl планетарной гидромашины. Это достигается тем, что в предложенной гидромашине торцовая пластина связана со статором при помощи механизма с передаточным отношением, равным 1. . На фиг. 1 показан продольный разрез гидромашины; на фиг. 2 — поперечный разрез по А-А; на фиг. 3 — по Б-Б; на фиг. 4 — по В-В.

Планетарная гидромашина содержит ротор 1, статор 2, примыкающую к ним торцовую wa-, стину 3 с выполненными в ней каналами 4 для подвода и отвода рабочей жидкосттт, Торцовая пластина 3 связана со статором при помощи механизма с передаточным отношением 1, выполненного в виде пальцев 5, соединенных с пластиной 3 и входящих в отверстия 6 во внутрен- них зубьях статора, выполненных в виде роликов с зазором, равным двойному межцентровому расстоянию между ротором 1 и статором 2.

Между корпусными деталями. 7 и 8 расположены неподвижная пластина 9 и корпусная деталь

10, на внутренней поверхности которой выполнены зубья; корпусные детали 7, 8 и 10 и неподвижная пластина 9 соединены между собой болтами 11. На торце пластины 3, противоположному торцу, примыкающему к ротору 1 и статору 2 выполнены пазы 12, сгруппированные по два и постоянно сообщенные с рабочими камерами при помощи каналов 4. На торце неподвижной пластины 9.также выполнены две группы пазов 13 и 14, которые при помощи отверстий 15, 16 и кольцевых каналов 17 и 18 соедийены с входными 19 и выходными 20 отверсти ями, Жидкость под давлением подается через входное отверстие 19, кольцевой канал 18, группу отверстий 15 и пазов 13 и 12, каналы 4 в рабочие камеры 21, приводя во вращение ротор

1 вокруг своей оси, при этом из камер 22 жидкость вытесняется через соответствующие каналы и пазы. Вращение ротора 1 приводит к перемещению статора 2 по орбитальному пути. Ос новная плоскость. проходящая через оси ротора 1

И статора 2, являющаяся границей раздела зон камер с высоким и низким давлением жидкости, вращается и совпадает с плоскостью, проходящей через оси статора 2 и корпусной цетали

10, внутри которой обкатывается статор 2. Совпадение фаз распределения рабочей жидкости обеспечивается равенством отношения числа пазов 12 на пластине 3 к половине числа пазов

13 и 14 и отношения числа наружных зубьев на статоре 2 к числу внутренних зубьев на корпусной детали 10. Пластина имеет свой собственный отличный от ротора и статора закон движения

180 4 и вращается соосно с валом с угловой скоростью, равной скорости вращения статора вокруг своей оси, причем меньшей, чем скорость вращения ротора. Использование данного устройства позволяет за счет снижения скорости вращения уменьс шить износ торцовой распределительной пластины и увеличить КПД гидромашины, Формула изобретения

Планетарная цестеренная гидромашина, содержащая вращающийся вокруг своей оси ротор, расположенный внутри статора, совершающего планетарное движение, и примыкающую к ним торцовую пластину с выполненными в ней каналами для подвода и отвода рабочей жидкости, отличающаяся тем,что, с целью увеличения мощности, пластина связана со статором при помощи механизма с передаточным отношением, равным 1.

Источники информации, принятые во внимание при экспертизе

1. Патент ClllA М 3597128, кл. 418 — 61, 1972.
