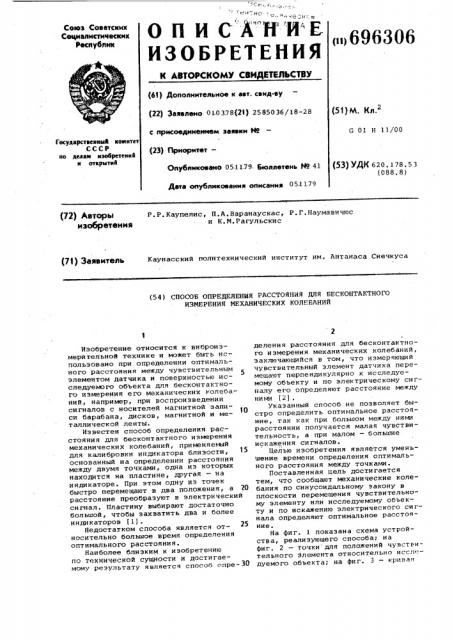

Реферат



:: eч. но

А"Н И

Союз Советских

Социалистических

Республик

ОПИС Е

ИЗОБРЕТЕНИЯ

<11696306

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. санд-еу (22) Заявлено 010378(2!) 2585036/18-28 с присоединением заявки М (23) Приоритет—

Опубликовано 05.1179. Бюллетень Н9 41

Дата опубликования описания 05.1 179 (51}М. Хл.2

С 01 H 11/00

Государственный комитет

СССР по дмам изобретений н открытий (53) УДК 620 178,53 (088. 8) (72) Авторы и зоб)плетения

P.P. Каупелис, П.A.Bàðàíàóñêàñ, P Г.Наумавичюс и К. М. Рагульскис

pf ) ЗаяВИтЕЛЬ Каунасский политехнический институт им. Антанаса Снечкуса (54) СПОСОБ ОПРЕДЕЛЕНИЯ РАССТОЯНИЯ ДЛЯ БЕСКОНТАКТНОГО

ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ КОЛЕБАНИЙ

Изобретение относится к виброизмерительной технике и может быть использовано при определении оптимального расстояния между чувствительным элементом датчика и поверхностью исследуемого объекта для бесконтактного измерения его механических колебаний, например, при воспроизведении сигналов с носителей магнитной записи барабана, дисков, магнитной и металлической ленты.

Известен способ определения расстояния для бесконтактного измерения механических колебаний, применяемый для калибровки индикатора близости, основанный на определении расстояния между двумя точками, одна из которых находится на пластине, другая. — на индикаторе. При этом одну из точек быстро перемещают в два положения, а ?О расстояние преобразуют в электрический сигнал. Пластину выбирают достаточно большой, чтобы захватить два и более индикаторов (1).

Недостатком способа является относительно большое время определения оптимального расстояния.

Наиболее близким к изобретению по технической сущности и достигаемому результату являетсч способ опре- ЗО деления расстояния для бесконтактного измерения механических колебаний, заключающийся в том, что измеряющий чувствительный элемент датчика перемещают перпендикулярно к исследуемому объекту и по электрическому сигналу его определяют расстояние между ними (2), Укаэанный способ не позволяет быстро определить оптимальное расстояние, так как при большом между ними расстоянии получается малая чувствительность, а при малом — большие искажения сигналов.

Целью изобретения является уменьШение времени определения оптимального расстояния между точками.

Поставленная цель достигается тем, что сообщают механические колебания по синусоидальному закону в плоскости перемещения чувствительному элементу или исследуемому объекту и по искажению электрического сигнала определяют оптимальное расстояние.

На фиг. 1 показана схема устройства, реализующего способа; на фиг. 2 — точки для положениЯ чувствительного Элемента относительно иссл .— дуемого объекта; на фиг. 3 — кривая

696306

Фиа/

Фиг.Я зависимости чувствител ности U

Вш датчика от расстояния между точками измерения.

Устройство, реализующее способ, содержит исследуемый объект 1, чувствительный элемент 2 датчика, вибратор 3, механизм 4 перемещения, источ« ник 5 управляющего напряжения, бесконтактный емкостной измеритель б, измеритель нелинейных искажений Увы, Для измерения механических колеба- 0 ний исследуемого объекта 1 выбирают необходимое расстояние с между чувствительным элементом 2 датчика и исследуемым объектом, так чтобы оно обеспечивало требуемую точность измерения и наибольшую чувствительность

Оптимальное расстояние 6 между измеряемыми точками определяют путем вибрации чувствительного. элемента

2 датчика по синусоидальному закону вибратором 3 и перемещением его перпендикулярно исследуемому объекту.

При этом подают управляющее синусоидальное напряжение от источника 5 на вибратор 3 и перемещают его механизм 4, а по бесконтактному измерите- 25 лю 6 колебаний определяют оптимальное расстояние Ь и необходимую чувствительность, и IIQ измерителю 7 нели.нейных искажений задают требуемую точность измерения механических коле- 30 баний.

Данный способ позволяет уменьшить время определения оптимального рас стояния для бесконтактного измерения механических колебаний.

Формула изобретения

Способ определения расстояния для бесконтактного измерения механических колебаний, заключающийся в том, что измеряющий чувствительный элемент датчика перемещают перпендикулярно к исследуемому объекту и по электрическому сигналу его определяют расстояние между ними, о т л и ч а ю— шийся тем, что, с целью уменьшения времени определения оптимального расстояния между точками, сообщают механические колебания по синусоидальному закону в плоскости перемещения чувствительному элементу или исследуемому объекту и по искажению электрического сигнала определяют оптимальное расстояние.

Источники инФормации, принятые во внимание при экспертизе

1. Патент CIIIA 9 3519686, кл. 73 l 1970.

2. Авторское свидетельство СССР

Р206842, кл..G 01 Н 11/00, 1966.
