Способ изготовления токопроводящих покрытий, преимущественно для информационных бланков

Способ изготовления токопроводящих покрытий, преимущественно для информационных бланков

Иллюстрации

Показать все

Реферат

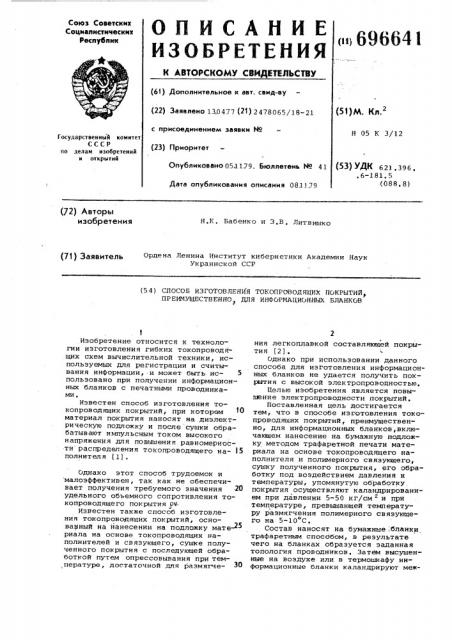

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Социалистических

Республик (6!) Дополнительное к авт. свид-ву (22) Заявлено 130 477 (21) 2 478065/18- 21 с присоединением заявки Ио (23) Приоритет (51}М. Кл.

Н 05 К 3/12

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621.396..6-181.5 (088. 8) Опубликовано 051179. Бюллетень Мо 41

Дата опубликования описания 0811,79 (72) Авторы изобретения

Н,К. Бабенко и З.В. Литвишко (7f ) ЗаяВИтЕЛЬ ОРДена Ленина ИнститУт кибеРнетики АкаДемии НаУк

Украинской ССР (54) СПОСОБ ИЗГОТОВЛЕНИЯ ТОКОПРОВОДЯЩИХ ПОКРЫТИЙ

ПРЕИМУЩЕСТВЕННО ДЛЯ ИНФОРМАЦИОННЫХ БЛАНКОВ

Изобретение относится к технологии изготовления гибких токопроводящих схем вычислительной техники, используемых для регистрации и считывания информации, и может быть использовано при получении информационных бланков с печатными проводниками °

Известен способ изготовления токопроводящих покрытий, при котором материал покрытия наносят на диэлектрическую подложку и после сушки обрабатывают импульсным током высокого напряжения для повышения равномерности распределения токопроводящего на- 15 полнителя (1) .

Однако этот способ трудоемок и малоэффективен, так как не обеспечивает получения требуемого значения 2О удельного объемного сопротивления токопров одяще го пок рыти я gV.

Известен также способ изготовления токопроводящих покрытий, основанный Hà нанесении на подложку мате-25 риала на основе токопроводящих наполнителей и связующего, сушке полученного покрытия с последующей обработкой путем опрессовынания при тем,пературе, достаточной для размягчения легкоплавкой составляющей покрытия (2).

Однако при использовании данного способа для изготовления информационных бланков не удается получить покрытия с высокой электропровоцностью.

Целью изобретения является повышение электропроводности покрытий.

Поставленная цель достигается тем, что в способе изготовления токопроводящих покрытий, преимущественно, для информационных бланков,включающем нанесение на бумажную подложку методом трафаретной печати материала на основе токопроводящего наполнителя и полимерного связующего, сушку полученного покрытия, его обработку под воздействием давления и температуры, упомянутую обработку покрытия осуществляют каландрированием при давлении 5-50 кг/см и при температуре, превышающей температуру размягчения полимерного связующего на 5-10 С.

Состав наносят на бумажныебланки трафаретным способом, в результате чего на бланках образуется заданная топология проводников. Затем высушенные на воздухе или в термошкафу информационные бланки каландрируют меж696641.ду нагретыми валками. Валки прижимают адин к другому под действием регулируемогО постоянного давления

5-50 кг/см . Температура размягчения покрытия зависит от темйературы размягчения выбранного термопластичного полимера, концентрации наполнителя, пластификатора и подбирается экспериментально в каждом конкретном случае. В результате такбй обработки общее и удельное объемное электросопротинление покрытий снижаются на

1-2 порядка. Улучшается качество покрытий, так как сглаживаются неровности поверхности, увеличивается ад гезия к подложке, f5

В результате размягчения связующего при каландрировании и обеспечения как поперечного, так и продольного напряжения, частицы токопроводящего наполнителя приводятся в сопри- косновение, что и обеспечивает повышение электропронодности покрытий.

Пример 1. На бланки наносят трафаретным способом состав, содержащий высокодисперсный порошок сереб- 25 ра, пластификатор (дибутилфталат) и раствор термопластичного полимерного связующего при следующем соотношении компонентов (в весовыХ частях):

Порошок серебра 90

СмоЛа ВХВД-40 9,5 .(сополимер винилхлорида с винилиденхлоридом) 35

Дибутилфталат 0,5

Растноритель (смесь этилцеллозоль- ДО ТРе ва и тетралина) бу емой

ВЯЗКОСТИ

Покрытие высушивают на воздухе в течение суток или при нагреве до о

70 С в течение 1 часа, замеряют его удельное электросопротивление, прокатывают валками, нагретыми до температуры 120 С. Скорость прокатки

3 см/сек, давление 15 кг/см . Общее сопротивление токопроводящего покрытия снижается на .90%. Результирующее значение удельного объемного сопротивления покрытий 1,5- 2 10, ом.см.

Контрольные некаландрированные образ. цы имеют значение 9V= 5-.10 ом.см.

Пример 2, На бумажные бланки трафаретным способом наносят состав, содержащий (н весовых частях):

Порошок серебра 90

Смолу A-15-0 9 5

Р (сополимер винилхлорида с винилацетатом)

Дибутилфталат 0,5

Растноритель смолы

До требу е мой нязкос ти.

После высушинания образцы каландрируют при нагреве до 150 С давле2

I нии 15 кг/см, скорости 3 cM/сек.

Ч7= 3 10 ом,см для готовых образцов.

-5 — 6

yv= 7 10 ом.см для некаландрированных образцов.

Таким образом, данный способ позволяет изготавливать информационные карты, используемые, например, в качестве числовых шин полупостоянного запоминающего устройства, характеризующиеся высокими физико-механическими параметрами (эластичностью, гибкостью, износостойкостью, химической стойкостью) и низким стабильным значением 9Уранным 1,5 + 2 10 ом.см.

Формула изобретения

Способ изготовления токопроводящих покрытий, преимущественно, для информационных. бланков, включающий нанесение на бумажную подложку методом трафаретной печати материала на основе токопроводящего наполнителя и полимерного связующего, сушку полученного покрытия, его обработку под воздействием давления и температуры, о т л и.ч а ю шийся тем, что, с целью повышения электропроводности покрытий, упомянутую обработку покрытия осуществляют каландрированием при давлении 5-50 кг/см и при температуре, пренышающей температуру размягчения полимерного связующего на 5-1-0 С.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 318608, кл, С 09 17 5/24 1971.

2, Патент Франции Р 2119207, кл. В 23 р, 1972, Состанитель О, Павлова

Ь Н92 6 й-

Корректор Н, Стец

Заказ 6587/59 Тираж 944 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Ра ская 4 5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
