Устройство для создания объемного импульсного разряда

Устройство для создания объемного импульсного разряда

Иллюстрации

Показать все

Реферат

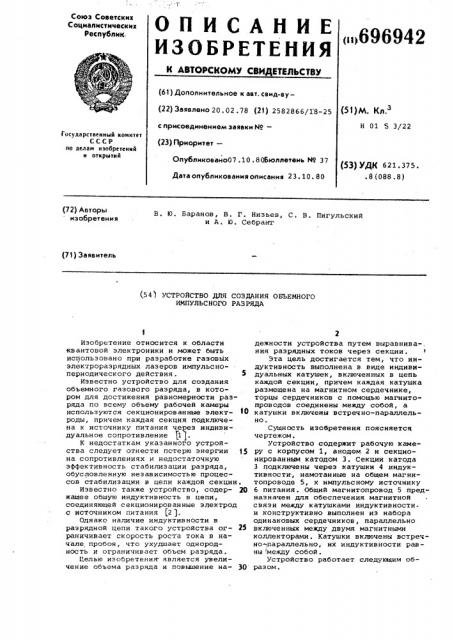

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистических

Республик<н696942

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 20.02.78 (21) 2582866/18-25 с присоединением заявки Но— (23) Приоритет—

Опубликовано07 .10 . 806юллетень Мо 37

Дата опубликования описания 23. 10. 80 (51)М. Кл.3

H 01 S 3/22

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621.375. .8 (088.8) (72) Авторы изобретения

В. Ю. Баранов, В. Г. Низьев, С. В. Пигульский и A. Ю. Себрант (71) Заявитель (54 1 УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ОБЬЕМНОГО

ИМПУЛЬСНОГО РАЗРЯДА

Изобретение относится к области квантовой электроники и может быть использовано при разработке газовых электрораэрядных лазеров импульснопериодического действия. 5

Известно устройство для создания объемного газового разряда, в котором для достижения равномерности разряда по всему объему рабочей камеры используются секционнрованные элект- 10 роды, причем каждая секция подключена к источнику питания через индивидуальное сопротивление 1).

К недостаткам указанного устройства следует отнести потерю энергии на сопротивлениях и недостаточную эффективность стабилизации разряда, обусловленную независимостью процессов стабилизации в цепи каждой секции °

Известно также устройство, содер- 20 жащее обшую индуктивность в цепи, соединяющей секционированные электрод с источником питания (2).

Однако наличие индуктивности в разрядной цепи такого устройства ol" 25 раничивает скорость роста тока в начале пробоя, что ухудшает однородность и ограничивает объем разряда, Целью изобретения. является увеличение объема разряда и повышение на- 30 дежности устройства путем выравнива-. ния разрядных токов через секции.

Эта цель достигается тем, что индуктивность выполнена в виде индивидуальных катушек, включенных в цепь каждой секции, причем каждая катушка размещена на магнитном сердечнике, торцы сердечников с помощью магнитопроводов соединены между собой, а катушки включены встречно-параллельно.

Сущность изобретения поясняется че рте жом .

Устройство содержит рабочую камеру с корпусом 1, анодом 2 и секционированным катодом 3. Секции катода

3 подключе ны через катушки 4 индук— тивности-, намотанные на общем магнитопроводе 5, к импульсному источнику

6 питания ° Общий магнитопровод 5 предназначен для обеспечения магнитной связи между катушками индуктивностии конструктивно выполнен из набора одинаковых сердечников, параллельно включенных между двумя магнитными коллекторами. Катушки включены встречно параллельно, их индуктивности равны 1между собой.

Устройство работает следующим образомм.

696942

Формула изобретения

Составитель B. Масюков

Редактор Е . Месропова Техред A. Бабинец Корректор Е, Папп

Заказ 8666/72 Тираж 844 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент ", г. Ужгород, ул. Проектная, 4

При включении импульсного источника питания происходит пробой разрядных промежутков между анодом 2 и секциями катода 3 . При этом, если токи во всех секциях равны, индуктивность цепи источник питания — секции катода определяется только индуктивностью подводящих проводов, а не величиной индуктивности катушек, поскольку последние включены встречно-параллельно и магнитные потоки, создаваемые всеми катушками взаимно компенсируются. При увеличении тока в какойлибо секции магнитный поток, создаваемый в общем магнитопроводе 5 катушкой этой секции, также увеличивается, что приводит к появлению переменного магнитного потока через каждую катушку. При этом направление этого потока таково, что напряжение на данной секции уменьшается, а на всех остальных — увеличивается, что приводит к выравниванию токов во всех секциях. Аналогичным образом происходит выравнивание разрядных токов через секции и при уменьшении тока через какую-либо секцию.

Данное решение, благодаря отрицательным обратным связям между цепями секций, осуществляемым с помощью катушек индуктивности, размещенных на общем магнитопроводе, позволит вырагнять разрядные токи через секции v тем самым увеличить объем разряда и надежность устОойства. При этом, благодаря встречно †параллельному включению катушек индуктивности, суммарная индуктивность цепи питания остается малой и не ухудшает устойчивости разряда.

Устройство для создания объемного импульсного разряда, например, в газовом злектроразрядном лазере импульсно-периодического деиствия, содержащее рабочую камеру с электродами, по

>@ крайней мере, один из которых, выполнен секционированным, и индуктивность в цепи, соединяющей ". eêöêîíêðoâàííûé электрод с источником питания„ о т л и ч а ю щ е е с я тем,

Источники инФормации, принятые во внимание при экспертизе

1. Beautien A. J. Transversely ахited аСео5р пег с pressure 00> tàsers. Appl, Phys, е!: ", v. 16, У 6, о. 504 0з 970.

2. Robinson A. И. Effect of eluductance on the Snal ьicanai Bain of а Transver se-Ex i са i on А @с-pher1с—

Pressure Oi scharge i а 00 l ЕЕ=

Quant Electron у. 7,Р 5, р., 199200, „"ч71 (прототип)
