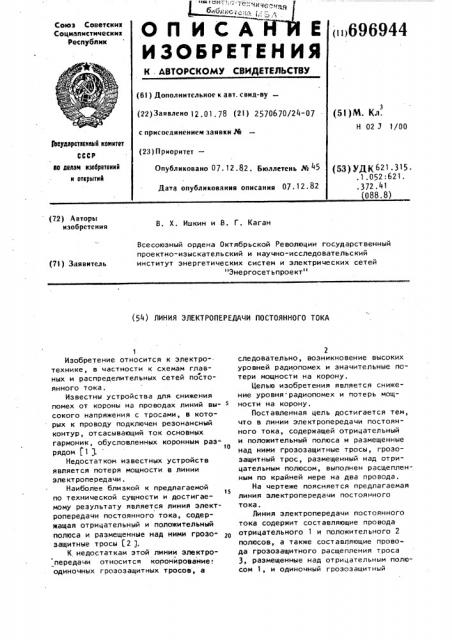

Союз Советски к

Социалистические

Республик

OllИСА Е

ИЗО6РЕТЕН ИЯ (ti>696944

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свид-ву (22) Заявлено 12. 01. 78 (21) 2570670/24-07 с присоединением заявки РЙ (23) Приоритет—

Опубликовано 07. 12.82. Бюллетень № 45

Дата опубликования описания 07 ° 12 ° 82 (5l)IN. Кл.

Н 02 3 1100 Ьоударстмииый комитет

СССР до делам изобретении и открытий (53) Д К 621. 315 ° . l .052: 621.

° 372. 41

088.8) (? 2) Авторы изобретения

В. Х. Ишкин и В. Г. Каган

Всесоюзный ордена Октябрьской Революции государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей

"Энергосет ьпроект" (71) Заявитель (54) ЛИНИЯ ЭЛЕКТРОПЕРЕДАЧИ ПОСТОЯННОГО ТОКА

Изобретение относится к электротехнике, в частности к схемам главных и распределительных сетей постоянного тока.

Известны устройства для снижения помех от короны на проводах линий вы- сокого напряжения с тросами, в которых к проводу подключен резонансный контур, отсасывающий ток основных гармоник, обусловленных коронным разрядом (1 ).

Недостатком известных устройств является потеря мощности в линии электропередачи .

Наиболее близкой к предлагаемой

15 по технической сущности и достигаемому результату является линия электропередачи постоянного тока, содержащая отрицательный и положительный полюса и размещенные над ними грозозащитные тросы (2 ).

К недостаткам этой линии электропередачи относится коронйрование:. одиночных грозозащитных тросов, а

2 следовательно, возникновение высоких уровней радиопомех и значительные потери мощности на корону.

Целью изобретения является снижение уровня-радиопомех и потерь мощности на корону.

Поставленная цель достигается тем, что в линии электропередачи постоянного тока, содержащей отрицательный и положительный полюса и размещенные над ними грозозащитные тросы, грозозащитный трос, размещенный над отрицательным полюсом, выполнен расщепленным по крайней мере на два провода.

На чертеже поясняется предлагаемая линия электропередачи постоянного тока.

Линия электропередачи постоянного тока содержит составляющие провода отрицательного 1 и положительного 2 полюсов, а также составЛяющие провода грозозащитного расщепления троса

3, размещенные над отрицательным полюсом 1, и одиночный грозозащитный

3 69 трос 4, размещенный над положительным полюсом 2.

На линиях электропередачи грозозащитные тросы подвешивают над полю- . сами на расстоянии, определяемом существующими нормами в зависимости от напряжения ВЛ, в результате чего исключается пробой между грозозащит ными тросами и покюсами при любых погодных условиях, в том числе при ветровых и гололеднь«х нагрузках, и обеспечивается требуемый угол грозозащиты.

При подвеске стандартных одиночных грозозащитных тросов диаметром

11-15 мм на линиях электропередачи постоянного тока 1500 кВ и выше гогрозозащитный трос, расположенный над отрицательным полюсом, заряжается положительным зарядом и начинает коронировать, что влечет за собой превышение допустимых уровней радиопомех и увеличение потерь мощности на корону, Выполнение грозозащитного троса, расположенного над отрицательным по» люсом, расщепленным на два и более составляющих провода исключает его коронирование.(при расщеплении на два провода градиент снижается примерно на 704), при этом над положительным полюсом возможна подвеска одиночного грузозащитного троса стандартного диаметра, так как в этом

6944 4 случае на нем возникает отрицательн «й потенциал и он коронировать не будет.

Таким образом, выполнение грозозащитного троса над положительным полюсом не р сщепленным делает предлагаемое техническое решение наиболее экономичным при снижении уровня радиопомех и потерь мощности на

10 корону, Формула изобретения

ВНИИПИ Заказ 10619

Тираж 669 Подписное

Филиал ППП ««Патент««, г.ужгород,ул.Проектная,4

Линия электропередачи постоянного тока, содержащая токонесущие провода, подсоединенные к полюсам источника, и размещенные над ними грозозащитные тросы, о т л и ч а ю— щ щ а я с я тем, что, с целью снижения уровня радиопомех и потерь мощности на корону, грозозащитный трос, размещенный над проводом, подключенным к отрицательному полюсу источни" ка, выполнен раещепленным по крайней мере на два провода.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ы 308687, кл. H 02 Т 1/02, 1969.

2. Поссе А. B. Схемы и режимы электропередачи постоянного тока.

Л., Энергия, 1973, с. 262-275.
