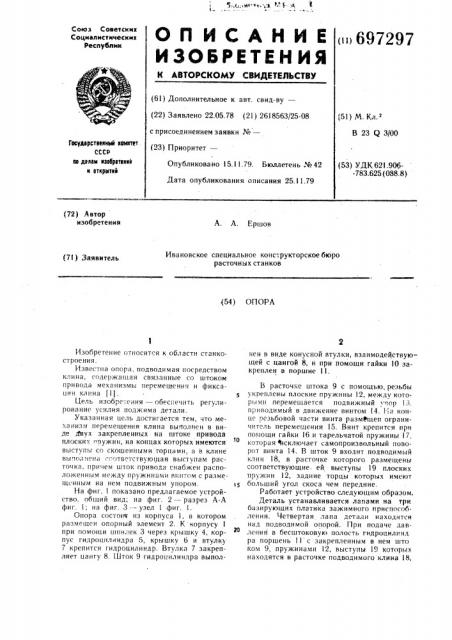

O Il N C А Н И Е ()697297

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.05.78 (21) 2618563/25-08 с присоединением заявки №вЂ” (23) П риоритет— (51) М. Кл.е

В 23 Q 3/00

Гкударатеенньй хемнтет ссср а делам нааарвтеннй н атхрмтнй

Опубликовано 15.11.79. Бюллетень №42 (53) УДК 621-906-783.625 (088.8) Дата опубликования описания 25.11.79 (72) Автор изобретений

А. A. Ершов

Ивановское специальное конструкторское бюро расточных станков (54) ОПОРА

Изобретение iiTHocHTcH к области станкостроения.

Известна опора, подводимая посредством клина, солержащая связанные со штоком привода механизмы перемецтения и фиксаuv. x vHa (I j. 5

Цель изобретения — обеспечить регулирование усилия поджима детали.

Указанная цель достигается тем, что механизм перемещения клина выполнен в виде двух закрепленных на штоке привода плоски т вужин, на концах которых имеются выступы со скошенными торцами, а в клине выполнена;-е ответствующая выступам расточка, причем шток привода снабжен расположенным между пружинами винтом с размещенным на нем подвижным упором.

На фиг. I показано предлагаемое устройство, общий вид; на фиг. 2 — разрез А-А фиг. 1; на фиг. 3-- узел 1 фиг. 1.

Опора состоит из корпуса i, в котором размещен опорный элемент 2. К корпусу I при помощи шпилек 3 через крышку 4, корпус гидроцилиндра 5, крышку 6 и втулку

7 крепится гидроцилиндр. Втулка 7 закрепляет цангу 8. Шток 9 гидроцилинлра выполнен в виде конусной втулки, взаимодействующей с цангой 8, и при помощи гайки 10 закреплен в поршне 11.

В расточке штока 9 с помощью, резьбы укреплены плоские пружины 12, между которыми перемещается подвижный i ор 13. приводимый в движение винтом 14. 1- а конце резьбовой части винта размещен ограничитель перемещения 15. Винт крепится прн помощи гайки 16 и тарельчатой пружины 17, которая исключает самопроизвольный поворот винта 14. В шток 9 входит подводимый клин 18, в расточке которого размещены соответствующие. ей выступы 19 плоских пружин 12, задние торцы которых имен>т больший угол скоса чем передние.

Работает устройство следующим образом.

Деталь устанавливается лапами на три базирующих платика зажимного приспособления. Четвертая лапа детали находится над подводимой опорой. При подаче давления в бесштоковую полость гидроцилинл ра поршень I i с закрепленным в нем што ком 9, пружинами 12, выступы 19 которых находятся в расточке подводимого клина 18, 69 297

Формула изобретения

Составитель Г. И1еставскав

Редактор Е. Зубиетова Текред О. Ауговао Корректор Г. Рететиик

Заказ 6841/! I Тираж 1222 Подписное

ЦН И ИЛ И Государственного комитета СССР но деиаы изобретений н открытий

113035, Москва, .Ж вЂ” 35, РзУшскоя наб., д, 4/5

Филиал HHA «Патент», r. Ужгород, уд. Проектнди, 4

8 перемещается вправо, тем самым переме:.цая и клан 18. Скос клина 18 взаимодейсгвует со скосом опорного элемента 2, поднимает его и подводит. под деталь, При достижении определенного усили

Я которое устанавливается изменением .длины плеча пружины 12 за счет перемещения упора 13 при помощи винта 14, скосы передних торцов выступов 19 пружин выходят из расточки подводимого клина 18., скользя по егО цилиндрической поверхности, дви- тб жутся до тех пор, пока конус штока 9 не сожмет цангу 8 и зафиксирует клин 18. Затем происходит зажим детали и ее обработка. После окончания обработки детали снимается усилие зажима, давление подается в штоковую полость гидроцилиндра, и поршень 11 вместе с закрепленным в нем штоком 9 и пружинами 12 движется влево. :1ри этом конус штока 9 сходит с конуса цанги

8 и освобождает клин 18. Выступы 19 nðóжин 12, перемещаясь по внутренней поверх- йб ности клина 18, западают в расточку клина и увлекают его за собой, так как задний угол скоса пружин н расточки велик. Клин

18 уходит влево, и опорный элемент 2 опускается в крайнее нижнее положение.

Опора, подводи м а я посредством клина, содержащая связанные со штоком привода механизмы перемещения н фиксации клина, отличаюи1аяся тем, что, с целью регулирования усилия поджима детали, механизм перемещения клина выполнен в виде двух закрепленных на штоке привода плоских пружин, на концах которых имеются выступы со скошенными торцами, а в клине выполнена соответствующая выступам расточка, причем шток привода снабжен расположенным между пружинами винтом с размещенным на нем подвижным упором.

Источники информации, принятые во внимание при экспертизе

1. Hiram Е Grant «Jigs and fixtures»

М. (згa -Hihh Воок Сомрап5, г/е л -York, 967 фиг 460 г
