Устройство для образования дверных проемов в объемных элементах

Устройство для образования дверных проемов в объемных элементах

Иллюстрации

Показать все

Реферат

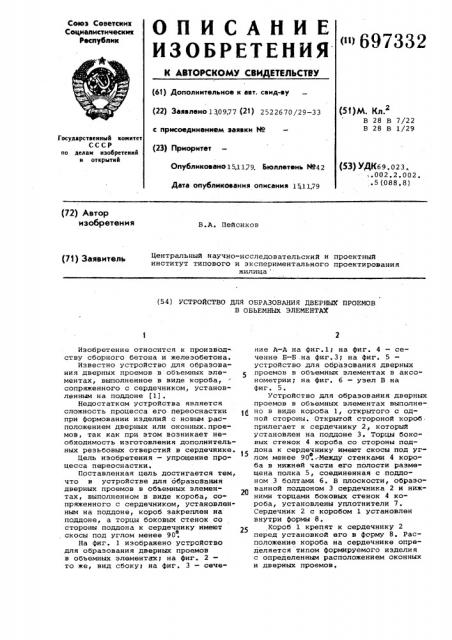

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Советских

Социалистических республик

<">697332 (б1) Дополнительное к авт. свид-ву (22) Заявлено 1309,77 (21) 2522670/29-33 с присоединением эаявки М (23) Приоритет

Опубликовано 15,1179, Бмллетень N942

Дата опубликования описания 1511.79 (51)М. Кл 2

В 28 В 7/22

В 28 В 1/29

Государственный комитет

СССР по делам изобретений н открытий (53) УДК69 ° 023. .002 ° 2.002. .5 (088,8) (72) Автор изобретения

В.A. Пейсиков

Центральный научно-исследовательский н проектный институт типового и экспериментального проектирования жилища (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ДВЕРНЫХ ПРОЕМОВ

В ОБЬЕМНЫХ ЭЛЕМЕНТАХ

Изобретение относится к производству сборного бетона и железобетона.

Известно устройство для образования дверных проемов в объемных элементах, выполненное в виде короба, сопряженного с сердечником, установленным на поддоне (1), Недостатком устройства является сложность процесса его переоснастки при формовании иэделий с новым расположением дверных или оконных.проемов, так как при этом возникает необходимость изготовления дополнительных резьбовых отверстий в сердечнике.

Цель изобретения — упрощение процесса переоснастки.

Поставленная цель достигается тем, что в устройстве для образования дверных проемов н объемных элементах, выполненном в виде короба, сопряженного с сердечником, установленным на поддоне, короб закреплен на поддоне, а торцы боковых стенок со стороны поддона к сердечнику имеют скосы под углом менее 90. о

На фиг. 1 изображено устройство для образования дверных проемов в объемных элементах на фиг. 2— то же, вид сбоку на фиг. 3 — сечение A A на фиг..1; на фиг. 4 — сечение Б-Б.на фиг.3; на фиг. 5 устройство для образования дверных проемон н объемных элементах н аксонометрии; на фиг. 6 — узел В на фиг ° 5, Устройство для образонаиия дверных проемов н объемных элементах выполнено н виде короба 1, открытого с одной стороны. Открытой стороной короб прилегает к сердечнику 2, который установлен на поддоне 3 ° Торцы боковых стенок 4 короба со стороны поддона к сердечнику имеют скосы под углом менее 90..Между стенками 4 коро" ба в нижней части его полости размещена полка 5, соединенная с поддоном 3 болтами 6. В плоскости, образованной поддоном 3 сердечника 2 и нижними торцами боковых стенок 4 короба, установлены уплотнители 7.

Сердечник 2 с коробом 1 установлен внутри формы 8.

Короб 1 крепят к сердечнику 2 перед установкой его в форму 8. Расположение короба на сердечнике определяется типом формируемого изделия с определенным расположением оконных и дверных проемов, о97332

Фиг, 4

02.

Предварительно на полку 5 короба в местах контакта скоса и поддона 3 устанавливают уплотнители 7, а в соответствующих отверстиях полки короба 1 устанавливают болты 6, Короб 1 открытой стороной прикладывают к сердечнику 2, пропуская концы болтов 6 через предназначенные для этого отверстия поддона 3„ После этого болты б подтягивают со стороны поддона 3. При этом сила натяжения создает опрокидывающий момент, направленный в сторону сердечника, и короб, опираясь на наружную кромку скоса, прижимается к поверхности сердечника.

Отверстия в поддоне 3, соответствующие другому расположению короба, заглушаются. После этого сердечник

2 устанавливают в форму В и в формовочную полость, образованную бортами формы и стенками сердечника, подают бетонную смесь, например, заливкой подвижной бетонной смеси с последующиМ виброуплотнением.

Предложенное решение обеспечит снижение трудоемкости при переоснастке сердечника, а также снизит стоимость сердечника за счет упрощения его конструкции. формула из обретени я устройство для образования дверных

IQ проемов в объемных элементах, выполненное в виде короба, сопряженного с сердечником, установленным на поддоне, отличающееся тем, что, с целью упрощения процесса переоснастки, короб закреплен на поддоне, а торцы боковых стенок со стороны поддона к сердечнику имеют о скосы под углом менее 90.

Источники информации принятые во внимание при экспертизе

1 ° Ольшанский Д.E. Производство санитарно-технических кабин. М., Мосоргстрой, 1972.

697332

Составитель Е. Кегелев

Редактор С. Пыжова Техред Л. Àï å îàà Корректор В. Синицкая

Закаэ 653б/3 1ираж >6 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д, 4 5

Филиал ППП Патент,, г. Ужгород, ул. Проектная,4
