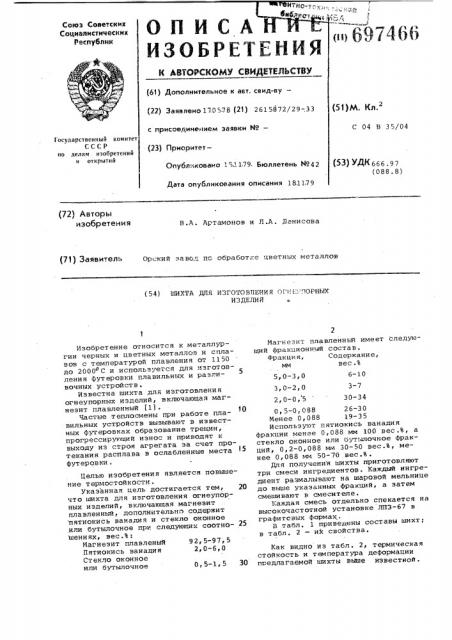

Шихта для изготовления огнеупорных изделий
Патент 697466
Авторы
Классы МПК
Шихта для изготовления огнеупорных изделий
Иллюстрации
Реферат
(72) Авторы изобретени я
В.A. Артамонов и Л.A. Денисова (71) заявитель Орский завод IIc обработке цветных металлов (54) ШИХТА ДЛЯ ИЗГОТОВЛЕРИ Я ОГП Е ?OPHh_#_
ИЗДЕЛИЙ
6-10
5,0-3,0
3-7
Изобретение относится к металлургии черных и цветных металлов и сплавов с температурой плавления от 1150 до 2000 С и используется для изготов5 ления футеровки плавильных и разливочных устройств.
Известна шихта для изготовления огнеупорных изделий, включающая магй (1) 10
Частые теплосмены при работе плавильных устройств вызывают s известных футеровках образование трещин, IIpol"ppссирующий износ и IlpHВодят к выходу из строя агрегата за счет протекания расплава в ослабленные места 15 футеровки .
Целью изобретения является повышение тврмостойкости.
Указанная цель достигается тем, 20 что шихта для изготовления огнеупорных изделий, включающая магнезит плавленный, дополнительно содержит пятиокись ванадия и стекло оконное или бутылочное при следующих соотно- 25 шениях, вес.Ъ:
Магнезит плавленый 92,5-97,5
Пятиокись ванадия 2,0-6,0
Стекло оконное или бутылочное 0,5-1,5 30
Магнезит плавленный имеет следующий фракционный состав.
Фракци я, Сод ержани е, мм вес.Ъ
3,0 — 2,0
2,0-0, 5 30-34
0,5-0,088 26-30
Менее 0,088 19-35
Используют пятиокись ванадия фракции менее 0,088 мм 100 вес.Ъ, а стекло оконное или бутылочное фракций, 0,2-0,088 мм 30-50 вес.Ъ| менее 0,088 мм 50-70 вес.Ъ.
Для получения шихты приготовляют три смеси ингредиентов. Каждый ингредиент размалывают на шаровой мельнице до выше указанных фракций, а затем смешивают в смесителе.
Каждая смесь отдельно спекается на высокочастотной установке ЛПЗ-67 в графитовых формах.
В табл. 1 приведены составы шихт; в табл. 2 — их свойства.
Как видно из табл. 2 термическая стойкость и температура деформации предлагаемой шихты выше известной.
697466
T а б л и ц а.
Содержание ингредиентов, вес.Ъ
Шихта П ятиГв
Магнезит плавленный текло конное ли бутыочное кись анадия
Предлагаемая
0,5
6,0
93,5
95,0
4,0
1,0
Известная
2,0 98,0
Т а блица 2
Термическая Температура деформации, С
Шихта стойкость в теплосменах Начало жатие 40Ъ деформац
Предлагаемая
1580
1510
1 3
2 3
1590
1520
Известная
1500
1570
Формула и зобр ет ени я
Составитель Л. Вулгакова
Редактор Г. Моэжечкова Техред Н. Бабурка Корректор Е. Папп
Тираж 702 Подписное
UÍÈÈÏÈ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Заказ 6868/17
Филиал ППП Патент, г . Ужгород, ул. Проектная, 4
1. Шихта для изготовления огне40 упорных изделий, включающая магнезит плавленный, отличающаяся тем, что, с целью повышения термостой кости, она дополнительно содержит пятиокись ванадия и стекло оконное или 45 бутылочное при следующих соотношениях, вес.Ъ:
Магнезит плавленый 92, 5-97, 5
Пятиокись ванадия 2,0-6,0
Стекло оконное
4 50 или бутылочное 0,5-1,5
2. Шихта по п. 1, о т л и ч а ющ а я с я тем, что она содержит магнезит плавленый следующего фракционного состава, вес.Ъ:
5 0-3,0 мм 6-10
3,0-2,0 мм 3-7
2,0-0,5 мм 30-34
0,5-0,088 мм 26-30
Менее 0,088 мм 19-35
Пятиокись ванадия фракции менее
0,088 мм 100 вес.Ъ, а стекло оконное или бутылочное фракций 0,2-0,088 мм
30-50 вес.Ъ, менее О,088 мм 50
70 вес.% ..
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 402521, кл. С 04 В 35/04, 1971.
