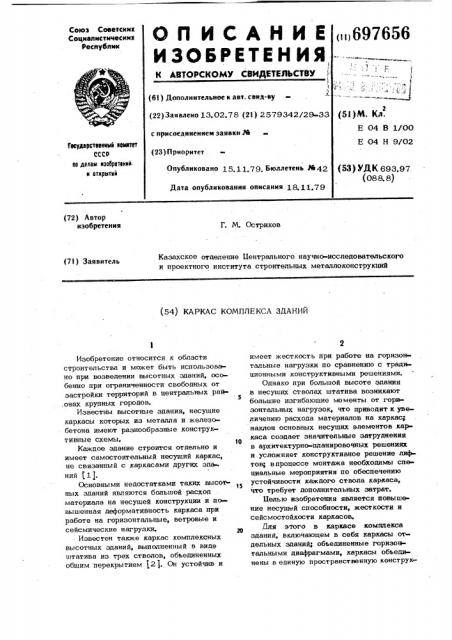

Союз Советскик
Социалистических республик
ОП ИСАН ИЕ
ИЗОБРЕТЕН ИЯ (t i) 697656
\
1 ,! .в,с:, (51)M. Кл.
Е 04 В 1/00
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
I
1) (6I ) Дополнительное к авт. свнд-ву (22) Заявлено 13.02.78 (21) 2579342/29-33 с присоединением заявки М (23) Приоритет
Опубликовано 15.11.79. Бюллетень РЙ42
Дата опубликования описания 18. 11.79
Е 04 Н 9/02
Гвсударстеенньй накатит
СССР но делам нзобретанмй. н атнрктнй (53) у@К 693.97. (088. 8) (72) Автор изобретения
Г. М. Остряков
Казахское отделение Центрального научно-исследовательского и проектного института строительных металлоконструкций (71) Заявитель (54) КАРКАС КОМПЛЕКСА ЗДАНИЙ
Изобретение относится к области строительства и может быть использовано при возведении высотных зданий, особенно при ограниченности свободных от застройки территорий в центральных рай,онах крупных городов.
Известны высотные здания, несущие каркасы которых из металла и железобетона имеют разнообразные конструктивные схемы.
Каждое здание строится отдельно и имеет самостоятельный несущий каркас, не связанный с каркасами других эда ний (1 J.
Основными недостатками таких высот ных зданий являются большой расход материала на несущей конструкции и повышенная деформативность каркаса при работе на горизонтальные, ветровые и сейсмические нагрузки.
Известен также каркас комплексных высотных зданий, выполненный в виде штатива иэ трех стволов, обьединенных общим перекрытием j2). Он устойчив и имеет жесткость при работе на горизонтальные нагрузки но сравнению с традиционными конструктивными решениями.
Однако при большой высоте здания в несущих стволах штатива возникают
5 большие изгибающие моменты от горизонтальных нагрузок, что приводит к увеличению расхода материалов на каркасу наклон основных несущих элементов каркаса создает значительные затруднения то в архитектурно-планировочных решениях и усложняет конструктивное решение лифтов; впроцессе монтажа необходимы специальные мероприятия по обеспечению устойчивости каждого ствола каркаса, что требует дополнительных затрат.
Целью изобретения является повыше ние несущей способности, жесткости и сейсмостойкости каркасов.
Для этого в каркасе комплекса зданий, включающем в себя каркасы отдельных зданий; обьединенные горизонтальными диафрагмами, каркасы объединены и единую пространственную конструк697656 фиг.2 фиг 1 ци1о вертикальными связями, например из металлических труб диаметром 1-2м, расположенными по периметру комплекса, а диафрагмы выполнены из тросов через
10-20 этажей. 5
Вертикальные связи могут использоваться для путей пневмотранспорта, водоснабжения и канализации.
В качестве материала для несуших конструкций комплекса зданий могут о быть использованы металл, железобетон, пластмассы и др.
На фиг. 1 изображен каркас высотного комплекса зданий, в котором каркасы нескольких точечных зданий 1 с помощью связей 2 и диафрагмы 3 обьединены в пространственный каркас; на фиг. 2показана конструкция диафрагмы 3 из тросов.
Несушие конструкции комплекса работают на горизонтальную ветровую или сейсмическую нагрузки как единая проотранственная конструкция, роль колонн в которой выполняют каркасы отдельно
25 стояших зданий. Благодаря наличию связей 2 и диафрагмы 3 в элементах каркасов точечных зданий резко снижаются усилия от изгиба по сравнению с отдельно стоящими зданиями или со зданием, Зо выполненным наподобие штатива из трех стволов, обьединенных вверху обшим перекрытием, а также в несколько раз повышается жесткость сооружения в целом и."-ь-за увеличения об цего момента инер35
4 ции и несушей способности комплекса зданий и. сравнению с суммарным моментом ине Ги каркасов отдельн< стояших зданий.
Благодаря объединению каркасов отдельно стояших точечных зданий в пространственную конструкцию, несушие конструкции комплекса зданий требуют меньurer î расхода материалов и средств на возведен ие °
Формула изобретения
Каркас комплекса зданий, включаюший в себя каркасы отдельных зданий, обьединенные горизонтальными диафрагмами, о т л и ч а ю ш и и с я тем, что, с целью повышения несушей способ ности и сейсмостойкости, каркасы обьединены вертикальными связями, расположенными по периметру комплекса, а диафрагмы выполнены из тросов через 1С
20 этажей.
2. Каркаспоп. 1, отличаю— ш и и с я тем, что вертикальные связи выполнены в виде раскосной решетки из металлических труб.
Источники информации, принятые во внимание при экспертизе
1. Конструкции высотных зданий за
I рубежом (обзор), ЦИНИС Госстроя CCCP
М., 1973.
2 . Патент ФРГ No 2049687, кл. 37 а 1/34, 1972.
