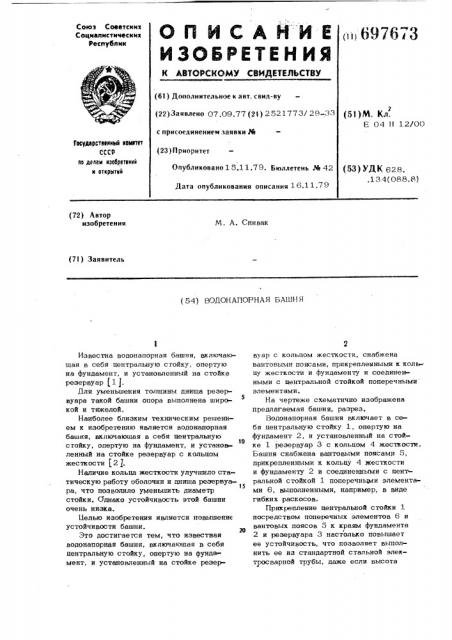

Союз Советскын

Соцыалыстыческын

Республик (iii697673 (61) Дополнительное к авт. санд-ву (22) Заявлено 07.09.77 (2! ) 2521773/ 29-33 с присоединением заявки Рй (23) Приоритет

Опубликовано 1 5.1 1.7 9. Бюллетень Ж 42

Дата опубликования описания 16.11.79 (51) М. Кл.

Е 04 Н 12/00

Гкуддрстаонный квинтет

СССР оо делам нзобретаннй н открь тнй (53) УДК 628. .134(088.8) (72) Автор изобретения

М, А. Спивак (7т) Заявитель (54) ВОДОНАПОРНАЯ БАШНЯ

Известна водонапорная бапптя, включающая в себя центральную стойку, опертую на фундамент, и установленный на стойке резервуар (1 j.

Для уменьшения толщины днища резервуара такой башни опора выполнена широкой и тяжелой.

Наиболее близким техническим решением к изобретению является водонапорная башня, включающая в себя центральную стойку, опертую на фундамент, и устано

10 ленный на стойке резервуар с кольцом жесткости (2 j.

Наличие кольца жесткости улучшило статическую работу оболочки и днища резервуа15 ра, что позволило уменьшить диаметр стойки. Однако устойчивость этой башни очень низка.

Llenbto изобретения является повьппение устойчивости башни.

Это достигается тем, что известная водонапорная башня, включающая в себя центральную стойку, опертую на фундамент, и установленный на стойке резервуар с кольцом жесткости, снабжена вантовыми поясами, прикрепленными к коль= цу жесткости и фундаменту и соединенными с центральной стойкой поперечными элементами.

На чертеже схематично изображена предлагаемая башня, разрез.

Водонапорная башня включает в себя центральную стойку 1, опертую на фундамент 2, и установленный на стойке 1 резервуар 3 с кольцом 4 жесткости.

Башня снабжена вантовыми поясами 5, прикрепленными к кольцу 4 жесткости и фундаменту 2 и соединенными с петгт ральной стойкой 1 поперечными элементами 6, выполненными, например, в виде гибких раскосов.

Прикрепление центральной стойки 1 посредством поперечных элементов 6 и вантовых поясов 5 к краям фундамента

2 и резервуара 3 настолько повышает ее устойчивость, что позволяет выполнить ее из стандартной стальной электросварной трубы, даже если высота

С3976

ЦНИИПИ Заказ 6896/23 Тираж 811 Подписное

Филиал НПП «Патент», г. Ужгород, ул. Проектная, 4

3 башни превышает 50 м, а емкость резервуара — 500 м З.

Формула изобретения

Водонапорная башня, включающая в себя центральную стойку, опертую на фундамент, и установленный на стойке резервуар с кольцом жесткости, о т л и-1О ч а ю щ а я с я тем, что, с целью повышения устойчивости башни, последняя

73 4 снабжена вантовыми поясами, прикрепленными к кольцу жесткости и фундаменту и соединенными с центральной стойкой поперечными элементами.

Источники информации, принятые во внимание при экспертизе

1. Комягин Л. Ф. Бесшатровые неотапливаемые водонапорные сооружения.

fI., 1960, с. 13, рис. 6.

2. Авторское свидетельство СССР

¹ 264674, кл. Е 04 H 7/06, 1965.
