Уплотнительное устройство
Иллюстрации
Реферат
МВ е

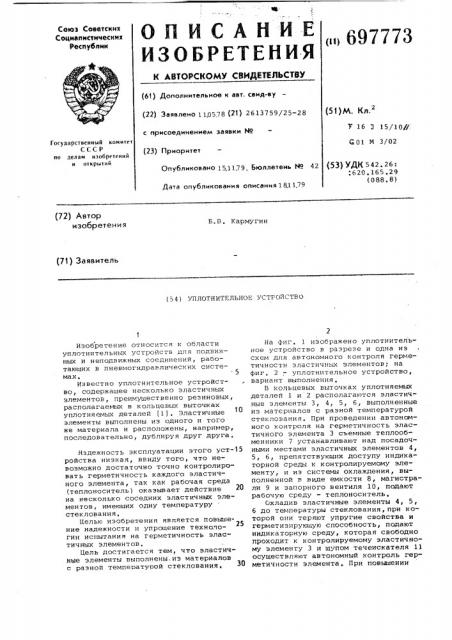

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Реслублик (61) Дополнительное к авт. свид-ву (22) ЗаЯвлено 110578 (2i) 2613759/25-28 (51)М. Кл.
7 16 "J 15/10//
G 01 М 3/02 с присоединением заявки М
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет (533 УА 542 ° 26 °
:620. 165.29 (088. 8) Опубликовано 15,11,79, Бюллетень Но 42
Дата опубликования описания 181 1,79 (72) Автор изобретения
Б.В„ Кармугин (71) Заявитель (5 4) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО
Изобретение относится к области уплотнительных устройств для подвижных и неподвижных соединений, ра6отающих в пневмогидравлических системах.
Известно уплотнительное устройство, содержащее несколько эластичных элементов, преимущественно резиновых располагаемых в кольцевых выточках уплотняемых деталей (1), Эластичные элементы выполнены из одного и того же материала и расположены, например последовательно, дублируя друг друга
НадежностЬ эксплуатации этого уст-15 ройства низкая, ввиду того, что невозможно достаточно точно контролировать герметичность каждого эластичного элемента, так как рабочая среда (теплоноситель) оказывает действие на несколько соседних эластичных элементов, имеющих одну температуру стеклования.
Целью изобретения является повышение надежности и упрощение технологии испытания на герметичность эластичных элементов.
Цель достигается тем, что эластичные элементы выполнены-из материалов с разной температурой стеклования °
На фиг. 1 изображено уплотнительное устройство в разрезе и одна из схем для автономного контроля герметичности эластичных элементов; на фиг, 2 — уплотнительное устройство, вариант выполнения.
В кольцевых выточках уплотняемых деталей 1 и 2 располагаются эластичные элементы 3, 4, 5, б, выполненные из материалов с разной температурой стеклования. При проведении автономного контроля на герметичность эластичного элемента 3 съемные теплообменники 7 устанавливают над посадочными местами эластичных элементов 4, 5, б, препятствующих доступу индикаторной среды к контролируемому элементу, и из системы охлаждения, выполненной в виде емкости 8, магистрали 9 и запорного вентиля 10, подают рабочую среду — теплоноситель.
Охладив эластичные элементы 4, 5, 6 до температуры стеклования,при которой они теряют упругие свойства и герметизирующую способность, подают индикаторную среду, которая свободно проходит к контролируемому эластичному элементу 3 и щупом течеискателя 11 осуществляют автономный контроль герметичности элемента. При повышении
697773
Формула изобретения температуры охлажденные эластичные элементы полностью восстанавливают свою герметизирующую способность.Переставив теплообменники, осуществляют контроль следующего эластичного элемента.
Так как эластичные элементы в прелагаемом устройстве выполнены из атериалов с разной температурой стеклования, расстояние между ними E и Г может быть минимальным.
Устройство позволяет осуществлять автономный контроль каждого элемента, располагая их вообще в одной кольцевой выточке (см. фиг. 2), обеспечивая при этом возможность качественного контроля каждого эластичного элемента и миниатюризацию уплотнительного устройства, Реализация предлагаемого устройства на практике не требует никаких дополнительных затрат, а автономный контроль герметичности элементов может быть осуществлен простым способом, Так температура стеклонания у резин лежит н диапазоне от -10 дс
-70 С. Если эластичный элемент 3 о (см. фиг ° 1) выполнен из резины с температурой стеклования, например, -60 С, а последующие элементы 4, 5, б с темп.ературой -20, -60, --70"С соответственно, то, применяя в качестве теплоносителя пары жидкого азота, можно быстро и качественно про"-ести автономный контроль герметичности каждого элемента. При этом возможность получения ложной протечки за счет переохлаждения контролируемого элемента практически отсутствует,.так как технологический режим охлаждения (время охлаждения, толщину теплообменника и т.д.) можно отработать экспериментально без каких-либо трудностей, учитывая довольно нысоЦ1ИИПИ Заказ б 900/26
Тираж 1139 Подписное
Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 кий диапазон разброса температур (разница н температуре стеклования в данном случае равна 40 С между каж° дыми соседними элементами), Понятно, что чем больше разница н температуре стеклования между эластичными элементами, тем проще и качественнее процесс автономного контроля каждого эластичного элемента, тем надежнее устройстно в эксплуатации. В случае
10 большого количества эластичных элементов в устройстве их контроль можно производить попарно йли по три и т, д, штук одновременно. оптимальное расположение элементов по их темпе15 ратуре стеклования проводится конкретно в каждом случае в зависимости от конструкции устройства, требований герметичности, технологии испытаний и т.д.
20 Предлагаемое уплотнительное устройство позволяет повысить надежность эксплуатации за счет повышения качества контроля элементов °
Уплотнительное устройство, содержащее несколько эластичных элементов, преимущественно резиновых, располагаемых в кольцевых выточках уплотняемых деталей, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и упрощения техноло5 гии испытания. на герметичность эластичных элементов, последние выполнены из материалов с разной температурой стеклонания, Источники информации, принятые но внимание при экспертизе
1., Авторское свидетельстнî CCCP. по эаЯнке 2515828/28, кл. 6 01 М 3/02, 1977 (прототип) .
