Реферат



ветен н. т;.. тскай

l б., .виотти.з <.3- д.

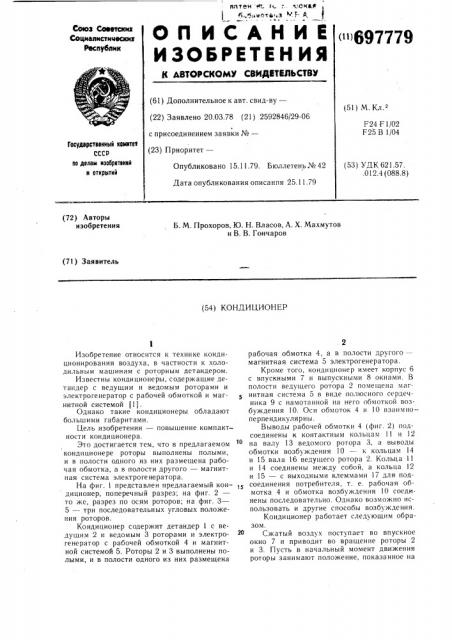

СОЮЗ СОЕЕТСКИЗ

СОЦИаЛИСтИЧЕСКИЗ

Республик

К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.78 (21) 2592846/29-06 с присоединением заявки Уев (23) Приоритет— (51) М. Кл.

F24 F 1/02

F25 В 1/04

Государственный квннтее

СССР

А0 делам нзобретеннй н еткрытнй

Опубликовано 15.11.79. Бюллетень Ме 42

Дата опубликования описанпя 25.11.79 (53) УДК 621.57. .012.4 (088.8) (72) Авторы изобретения

Б. М. Прохоров, Ю. Н. Власов, А. Х. Махмутов и В. В. Гончаров (71) Заявитель (54) КОНДИЦИОНЕР

Изобретение относится к технике кондиционирования воздуха, в частности к холодильным машинам с роторным детандером.

Известны кондиционеры, содержащие детандер с ведущим и ведомым роторами и электрогенератор с рабочей обмоткой и магнитной системой (1!.

Однако такие кондиционеры обладают большими габаритами.

Цель изобретения — повышение компактности кондиционера.

Это достигается тем, что в предлагаемом кондиционере роторы выполнены полыми, и в полости одного из них размещена рабочая обмотка, а в полости другого — магнитная система электрогенератора.

На фиг. 1 представлен предлагаемый кондиционер, поперечный разрез; на фиг. 2— то же, разрез по осям роторов; на фиг. 3—

5 — три последовательных угловых положения роторов.

Кондиционер содержит детандер 1 с ведугцим 2 и ведомым 3 роторами и электрогенератор с рабочей обмоткой 4 и магнитной системой 5. Роторы 2 и 3 выполнены полыми, и в полости одного из них размещена рабочая обмотка 4, а в полости другого— магнитная система 5 электрогенератора.

Кроме того, кондиционер имеет корпус 6 с впускными 7 и выпускными 8 окнами. В полости ведущего ротора 2 помещена магнитная система 5 в виде полюсного сердечника 9 с намотанной на него обмоткой возбуждения 10. Оси обмоток 4 и 10 взаимно— перпендикулярны.

Выводы рабочей обмотки 4 (фиг. 21 подсоединены к контактным кольцам !! и 12 на валу 13 ведомого ротора 3, а выводы обмотки возбуждения 10 — к кольцам 14 и 15 вала 16 ведущего ротора 2. Кольца 11 и 14 соединены между собой, а кольца 12 и 15 — с выходными клеммами 17 для подсоединения потребителя, т. е. рабочая обмотка 4 и обмотка возбуждения 10 соединены последовательно. Однако возможно использовать и другие способы возбуждения.

Кондиционер работает следующим образом.

Сжатый воздух поступает во впускное окно 7 и приводит во вращение роторы 2 и 3. Пусть в начальный момент движения роторы занимают положение, показанное на

697779 фиг. 3. Зуб ведущего ротора 2, расположенный против северного полюса сердечника 9 с обмоткой возбуждения 10, входит во впадину ведомого- ротора 3. На фиг. 3 — 5 показаны три последовательных положения роторов при вращении их в направлении двойных стрелок. Перпендикулярные плоскости

S чертежа проводники той части рабочей обмотки 4, которая расположена у северного полюса, пересекают магнитные силовые линии справа налево (если смотреть по направлению линий). При повороте роторов на (ю

180 во впадину ведомого ротора входит зуб ведущего ротора, находящийся у южного полюса сердечника 9 и направление наведенного тока в ней не изменяется. Таким образом, устройство вырабатывает постоян1S ный по направлению ток.

В начальный момент движения ЭДС в рабочей обмотке 4 наводится за счет остаточной намагниченности сердечника 9. Затем ток, появившийся в рабочей обмотке, с помощью контактных колец 11 и 14 про- 20 ходит через обмотку возбуждения 10 и намагничивает сердечник 9 до номинального значения. Подключение потребителя электрического тока к выходным клеммам 17 обеспечивает необходимую для охлаждения воздуха нагрузку на роторы 2 и 3 детандера кондиционера.

Совмещение детандера и электрогенератора позволяет значительно сократить габариты кондиционера.

Формула изобретения

Кондиционер, содержащий детандер с ведущим и ведомым роторами и электрогенератор с рабочей обмоткой и магнитной системой, отличающийся тем, что, с целью повышения компактности, роторы выполнены полыми, и в полости одного из них размещена рабочая обмотка, а в полости другого — магнитная система электрогенератора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 565162, кл. F 25 В 1/04, 1976.
