Устройство для измерения деформаций тонкостенных цилиндрических оболочек

Устройство для измерения деформаций тонкостенных цилиндрических оболочек

Иллюстрации

Показать все

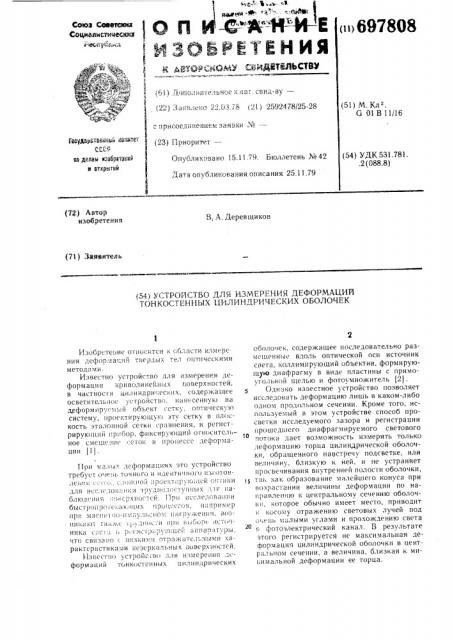

Реферат



697808

Формула изобретения

Целью изобретения является повышение точности измерения деформаций.

Для этого формирующая диафрагма выполнена в виде кольцевой пластины и расположенной концентрично внутри нее дисковой пластины, устройство снабжено собира|ощим объективом и дополнительной диафрагмой, выполненной в виде кольцевой пластины, которые размещены между формирующей диафрагмой и фотоумножителем.

На чертеже изображена исследуемая модель в разрезе и оптическая схема измерения.

Устройство содержит последовательно размещенные вдоль оптической оси точечный источник света 1, коллимирующий объектив 2, формирующую диафрагму, выполненную в виде кольцевой пластины 3 и расположенной концентрично внутри пее дисковой пластины 4. Устройство содержит также оптическое окно 5, оболочку 6, собирающий объектив 7, дополнительную диафрагму 8, выполненную в виде кольцевой пластины, объектив 9 и фотоумножитель 10.

Точечный источник света 1, которым может быть промежуточное изобра>кение кгпиллярного разряда или выходного зрачка лазера на диафрагме малого размера, расположен в фокусе коллимирующего объектива 2. Из параллельного пучка света, выходящего из объектива, с помощью кольцевой пластины 3 и располо>кепной конценгрично внутри нее дисковой пластины 4 вырезается узкий параллельный пучок кольцевого сечения. Пройдя через оптическое окно 5 из оргстекла, пучок света проходит через внутреннюю полость оболочки 6. Свет, прошедший внутреннюю полость оболочки 6, собирается собирающим объективом 7 с фокусным расстоянием, близким к фокусному расстоянию объектива 2. За объективом 7 в его фокальпой плоскости располагается дополнительная диафрагма 8, отсекающая все световые лучи, отраженные от внутренней

4 поверхности оболочки, а также дифрагированные. на пути до собирающего объектива.

Максимальный размер диафрагмы выбирается в зависимости от степени неравномерности деформации по длине оболочки, обуславливающей отражение лучей от внутренней поверхности, и величины результирующего зазора, определяющего дифракционное искажение промежуточного изображения источника света. После диафрагмы 8 свет направляется с помощью объектива 9 на фотоумножитель 10.

Измерение усредненчой по периметру оболочки деформации в несколько раз снижает трудоемкость и повышает точность измерений, что очень важно при проведении длительных испытаний.

Устройство для измерения деформаций тонкостенных цилиндрических оболочек, содержащее последовательно размещенные вдоль оптической оси источник света, коллимирующий обьектив, формирующую диафрагму и фотоумножитель, отличающееся тем, что, с целью повышения точности измерения, формирующая диафрагма выполнена в виде кольцевой пластины и расположенной концентрично внутри нее дисковой пластины устройство снабжено собирающим объективом и дополнительной диафрагмой, выполненной в виде кольцевой пластины, которые

Зо размещены между формирующей диафрагмой и фотоумножителем.

Источники информации, принятые во внимание при экспертизе !. Авторское свидетельство СССР зз !Ф 567945, кл. G 01 В 11/16. 1977.

2. Епечурин В. П., Петров 13. М., Измерение перемещений металлов в процессе магнитно-импульсной обработки, ПТЭ, М 1, 1972, с. 181 (прототип).
