Устройство для измерения малых расходов газа

Устройство для измерения малых расходов газа

Иллюстрации

Показать все

Реферат



Союз Советских

Социалиетичесюа

Республик

О -" ИЕ

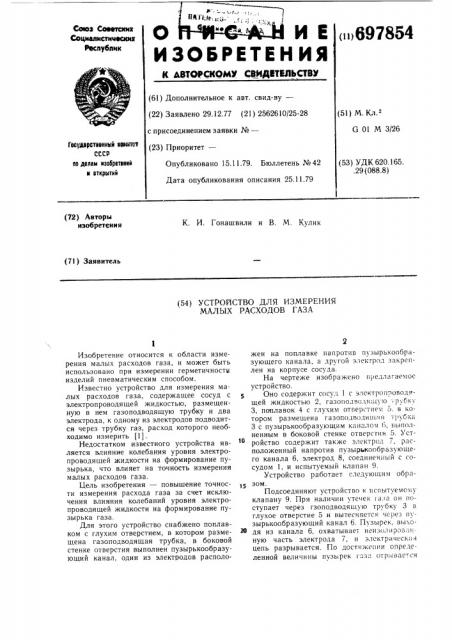

ИЗОБРЕТЕНИЯ 697854

К АФТОРСКОМУ СВИДВТВЛЬСТВМ (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.12.77 (21) 2562610/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

G 01 М 3)26

Гесрврстееакьй кеиетет ссср еа делам изабретеней и еткрытий

Опубликовано 15.11.79. Бюллетень № 42

Дата опубликования описания 25.11.79 (53) УДК 620.165..29 (O88.8) (72) Авторы изобретеии я

К. И. Гонашвили и В. М. Кулик (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

МАЛЫХ РАСХОДОВ ГАЗА

Изобретение относится к области измерения малых расходов газа, и может быть использовано при измерении герметичности изделий пневматическим способом.

Известно устройство для измерения малых расходов газа, содержащее сосуд с электропроводящей жидкостью, размешенную в нем газоподводящую трубку и два электрода, к одному из электродов подводится через трубку газ, расход которого необходимо измерить (1).

Недостатком известного устройства является влияние колебания уровня электропроводящей жидкости на формирование пузырька, что влияет на точность измерения малых расходов газа.

Цель изобретения — повышение точности измерения расхода газа за счет исключения влияния колебаний уровня электропроводящей жидкости на формирование пузырька газа.

Для этого устройство снабжено поплавком с глухим отверстием, в котором размещена газоподводящая трубка, в боковой стенке отверстия выполнен пузырькообразующий канал, один из электродов расположен на поплавке напротив пузырькообразующего канала, а другой электрод закреплен на корпусе сосуда.

На чертеже изображено и редла гаем ос устройство.

Оно содержит сосуд 1 с элскт11опроводяшей жидкостью 2, t 330!10.1Boдяш1!o i p. бк.i:

3, поплавок 4 с глухим отгерстием 5. в котором размещена газоподводяьча» трубка

3 с пузырькообразующим канаloì 6, выполненным в боковой стенке отверстия 5. Устройство содержит также электрод 7, расположенный напротив пузырькообразуюгцего канала 6, электрод 8, соединенный с сосудом 1, и испытуемый клапан 9.

Устройство работает следующим обра$5 зом.

Подсоединяют устройство к испытуемому клапану 9. При наличии утечек газа он поступает через гзоподводящую трубку 3 в глухое отверстие 5 и вытесняется чсрез пузырькообразующий канал 6. Пузырек. вы..одя из канала 6, охватывает неизолированную часть электрода 7, и электрически я цепь разрывается. По достиже;vv. определенной величины пузырек газа отрывается

697854

Формула изобретения

Составитель В. Ларин

Техред О.Луговая Корректор Т. Скворцова

Тираж 1075 Подписное

Ц Н И И П И Государственного ком нтета ССС P по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Аристова

Заказ 6917/29

3 от канала 6 и выходит в атмосферу, а электрод 7 снова находится в контакте с жидкостью, и электрическая цепь замыкается. Учитывая количество вышедших пузырьков во времени, можно определить расход газа.

Изобретение позволяет повысить точность измерения расхода газа и производительность процесса контроля герметичности изделий.

Устройство для измерения малых расходов газа, содержащее сосуд с электропроводящей жидкостью, размещенную в нем газоподводящую трубку и два электрода, отличающееся тем, что, с целью повышения точности измерения расхода газа путем исключения влияния колебаний уровня электропроводящей жидкости на формирование пузырька газа, оно снабжено поплавком с глухим отверстием, в котором размещена газоподводящая трубка, в боковой стенке отверстия выполнен пузырькообразующий канал, один из электродов расположен на поплавке напротив пузырькообразующего канала, другой электрод закреплен на корпусе сосуда.

Источники информации, принятые во внимание при экспертизе

1. Патент Франции № 2034651, кл. G 01 М 3/00, 1976 (прототип).
