Способ отбора проб металла

Способ отбора проб металла

Иллюстрации

Показать все

Реферат

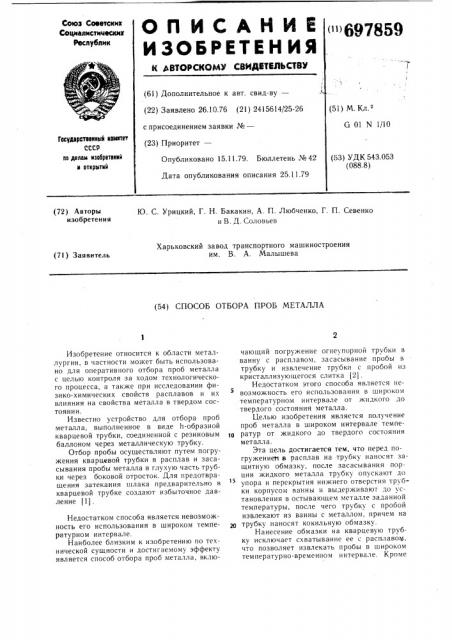

Союз Советских

Социал исти и вских

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и >697859 (61) До пол нительное к а вт. с вид- ву— (22) Заявлено 26.10.76 (21) 2415614/25-26 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

G 01 N 1/10

Гюсудвретвенный квинтет

СССР не делам нзебретеннй н открытей (53) УДК 543.053 (088.8) Опубликовано 15.11.79. Бюллетень № 42

Дата опубликования описания 25.11.79 (72) Авторы изобретения

Ю. С. Урицкий, Г. Н. Бакакин, А. П. Любченко, Г. П. Севенко и В. Д. Соловьев

Харьковский завод транспортного машиностроения им. В. А. Малышева (71) Заявитель (54) СПОСОБ ОТБОРА ПРОБ МЕТАЛЛА

Изобретение относится к области металлургии, в частности может быть использовано для оперативного отбора проб металла с целью контроля за ходом технологического процесса, а также при исследовании физико-химических свойств расплавов и их влияния на свойства металла в твердом состоянии.

Известно у стройство для отбора проб металла, выполненное в виде h-образной кварцевой трубки, соединенной с резиновым баллоном через металлическую трубку.

Отбор пробы осуществляют путем погружения кварцевой трубки в расплав и засасывания пробы металла в глухую часть трубки через боковой отросток. Для предотвращения затекания шлака предварительно в кварцевой трубке создают избыточное давление (1).

Недостатком способа является невозможность его использования в широком температурном интервале.

Наиболее близким к изобретению по технической сущности и достигаемому эффекту является способ отбора проб металла, включающий погружение огнеупорной трубки в ванну с расплавом, засасывание пробы в трубку и извлечение трубки с пробой из кристаллизующегося слитка (2).

Недостатком этого способа является невозможность его использования в широком температурном интервале от жидкого до твердого состояния металла.

Целью изобретения является получение проб металла в широком интервале темпе ð ратур от жидкого до твердого состояния металла.

Эта цель достигается тем, что перед погружением s расплав на трубку наносят защитную обмазку, после засасывания порции жидкого металла трубку опускают до упора и перекрытия нижнего отверстия трубки корпусом ванны и выдерживают до установления в остывающем металле заданной температуры, после чего трубку с пробой извлекают из ванны с металлом, причем на о трубку наносят кокильную обмазку.

Нанесение обмазки на кварцевую трубку исключает схватывание ее с расплавом, что позволяет извлекать пробы в широком температурно-временном интервале. Кроме

697859

Формула изобретения

Составитель Л. Горяйнова

Редактор T. Девятко Техред О. Луговая Корректор Е. Лукач

Заказ 6918/30 Тираж 1ОРЗ Подписное

ЦНИИПИ Государственного комитета СССР но делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП,а Патент», г. Ужгород, ул. Проектная, 4 того, существенным является и опускание трубки до упора в.дно ванны. Этой операцией проба как бы вырезается из расплава.

11олучение пробы малого объема и следующая за извлечением ее из ванны с затвердевающим металлом резкая закалка, а также возможность извлекать пробу в тот момент, когда ее температура соответствует температуре всего металла, повышают достоверность взятой пробы.

При.нер. На кварцевую трубку с внутренним диаметром Ф4мм наносят слой кокильной обмазки толщиной 5 = 1 — 1,5мм, высушивают при Т 200 — 300 С в течение = 5 — 6 ч. Кварцевую трубку соединяют с герметизированным объемом через гибкий шланг и погружают в расплав чугуна, температура которого Т = 1350 — 1500 С.

После погружения кварцевой трубки в расплав в ней создают разрежение, что позволяет заполнить ее хкидким чугуном на высоту.

Н вЂ” 30 мм, а затем погружают до упора в дно ванны. После выдержки в ванне до T =

= — 900 С, что фиксируется термопарой, установленной волпзи контакта трубки с дном ванны, трубку с пробой извлекают и резко закаляют.

Использование предлагаемого способа обеспечивает по сравнению с существуюшими способами отбор проб из ванны расплавленного металла в широком температурном интервале (от температур жидкого состояния вплоть до температур затвердевания расплава и ниже); пробы металла независимо от температуры имеют малые размеры (Ф4 — 6 мм, Н = 30 — 40 мм), что позволяет осуществить их резкую закалку.

1. Способ отбора проб металла, включающий погружение огнеупорной трубки в ванну с расплавом, засасывание пробы в трубку и извлечение трубки с пробой из кристаллизующегося слитка, отличающийся тем, что, с целью получения проб металла в широком интервале температур от жидкого до твердого состояния металла, перед погружением в расплав на трубку наносят защитную обмазку, после засасывания порции жидкого металла трубку опускают до упора и перекрытия нижнего отверстия трубки корпусом ванны и выдерживают до установления в остывающем металле заданной температуры, после чего трубку с пробой извлекают из ванны с металлом.

2. Способ по п. 1, отличающийся тем, что на трубку наносят кокильную обмазку.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 440579, кл. G 01 N 1/10, 1976.

2. Патент Франции № 2200523, кл. G 01 N 1/10, опублик. 1974.
