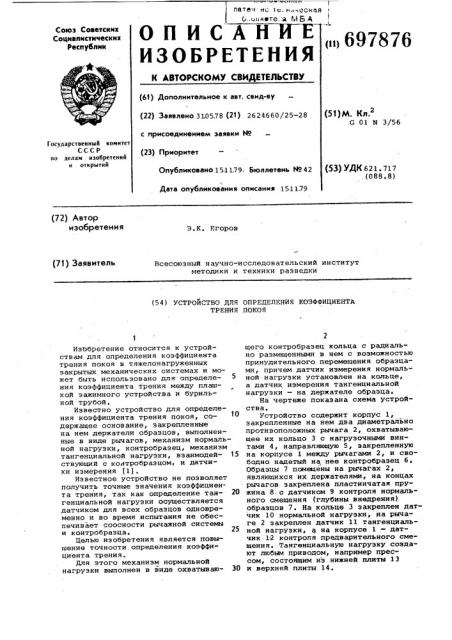

Изобретение относится к устройствам для определения коэффициента трения покоя в тяжелонагруженных закрытых механических системах и может быть использовано для.определения коэффициента трения между плашкой эажимного устройства и бурильной трубой.

Известно устройство для определения коэффициента трения покоя, содержащее основание, закрепленные на нем держатели образцов, выполненные в виде рычагов, механизм нормальной нагрузки, контробразец, механизм тангенциальной нагрузки, взаимодей- 15 ствующий с контробраэцом, и датчики измерения (1).

Известное устройство не позволяет получить точные значения коэффициента трения, так как определение тан- 20 генциальной нагрузки осуществляется датчиком для всех образцов одновременно и во время испытания не обеспечивает соосности рычажной системы и контробразца. 25

Целью изобретения является повышение точности. определения коэффициента трения.

Для этого механизм нормальной нагрузки выполнен в виде охватываю- 30 щего контробразец кольца с радиально размещенными в нем с воэможностью принудительного перемещения образцами, причем датчик измерения нормальной нагрузки установлен на кольце, а датчик измерения тангенцнальной нагрузки — на держателе образца.

На чертеже показана схема устройства.

Устройство содержит корпус 1, закрепленные на нем два диаметрально противоположных рычага 2, охватывающее их кольцо 3 с нагруэочными винтами 4, направляющую 5, закрепленную на корпусе 1 между рычагами 2, и свободно надетый на нее контробраэец 6.

Образцы 7 помещены на рычагах 2, являющихся их держателями, на концах рычагов закреплена пластинчатая пружина 8 с датчиком 9 контроля нормального смещения (глубины внедрения), образцов 7. На кольце 3 эакренлен датчик 10 нормальной нагрузки, на рычаге 2 закреплен датчик 11 тангенциальной нагрузки, а на корпусе 1 — датчик 12 контроля предварительного смещения. Тангенциальную нагрузку создают любым приводом, например прессом, состоящим из нижней плиты 13 и верхней плиты 14.

Работа устройства осуществляется следующим образом.

В исходном положении кольцо 3 опущено вниз (на плиту пресса), рычаги 2 разведены. На направляющую 5 надевают контробраэец 6 так, чтобы между его торJом и торцом корпуса 1 был зазор, регулируемый прокладкой (на чертеже не показан). Затем рычаги 2 сводят, а кольцо 3 поднимают и ввинчиванием винтов 4 закрепляют на рычагах 2. После проверки датчиков (установки нуля) ввинчиванием винтов 4 производят прижимание рычагов 2 с образцом 7 к поверхности контробразца 6 до необходимого значения нормальной нагрузки, покаэывае15 мого датчиком 10. Включают пресс коФ торый,опускаясь, перемещает контробразец 6 относительно образца 7. Величина тангенциального усилия фиксируется датчиком 11, величина нормального смещения и предварительного смещения фиксируется датчиками 9 и 12 соответственно. Затем плиты 13 и 14 пресса разводят. Винтами 4 кольцо 3 освобождают и опускают, рычаги 2 разводят, 25

После поворота или замены контробраэца 6 цикл измерений повторяют.

Формула изобретения

Устройство для определения коэффициента трения покоя, содержащее основание, закрепленные на нем держатели образцов, выполненные в виде рычагов, механизм нормальной нагрузки, контробраэец, механизм тангенциаль-. ной нагрузки; взаимодействующий с контробраэцом, и датчик измерения, о т л и ч а ю щ е е с я тем, что, с целью повышения точности, механизм нормальной нагрузки выполнен в виде охватывающего контробразец кольца с радиально размещенными в нем с воэможностью принудительного перемещения образцами, причем датчик измерения нормальной нагрузки установлен на кольце, а датчик измерения тангенциальной нагрузки — на держателе образца.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 418761, кл. G 01 N 3/56, 1974 (прототип).
