Фотометрический способ диагностики альбититов

Фотометрический способ диагностики альбититов

Иллюстрации

Показать все

Реферат

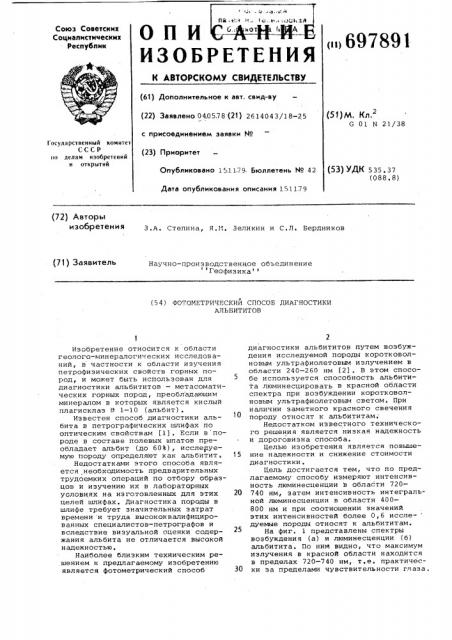

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик о>697891

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б!) Дополнительное к авт, свид-ву (22) Заявлено 0405.78 (21) 2614043/18-25 с присоединением заявки ¹ (23) Приоритет

Опубликовано 151179 Бюллетень ¹ 42

Дата опубликования описания 15.11.79 (51)М. Кл.

G 01 N 21/38

Государственный комитет

СССР но делам изобретений и открытий (53) УДК 535.37 (088. 8) (72) Авторы изобретения

ЗА, Степина, ЯИ. Зеликин и СЛ. Бердников (71) Заявитель

Научно-производственное объединение Геофизика (54) ФОТОМЕТРИЧГСКИЙ СПОСОБ ДИАГНОСТИКИ

АЛЬБИТИТОВ

Изобретение относится к области геолого-минералогических исследований, в частности к области изучения петрофизических свойств горных пород, и может быть использован для диагностики альбититов — метасоматических горных пород, преобладаюшим минералом в которых является кислый плагисклаз l! 1-10 (альбит).

Известен способ диагностики альбита в петрографических шлифах по оптическим свойствам (1), Если в породе в составе полевых шпатов преобладает альбит (до 60%), исследуемую породу определяют как альбитит, Недостатками этого способа является необходимость предварительных трудоемких операций по отбору образцов и изучению их в лабораторных условиях на изготовленных для этих целей шлифах. Диагностика породы в шлифе требует значительных затрат времени и труда высококвалифицированных специалистов-петрографов и вследствие визуальной оценки содержания альбита не отличается высокой надежностью.

Наиболее близким техническим решением к предлагаемому изобретению является фотометрический способ диагностики альбититов путем возбуждения исследуемой породы коротковолновым ультрафиолетовым излучением в области 240-260 нм (2) . В этом способе используется способность альбитита люминесцировать в красной области спектра при возбуждении коротковолновым ультрафиолетовым светом. При наличии заметного красного свечения породу относят к альбититам;

Недостатком известного технического решения является низкая надежность и дороговизна способа.

Целью изобретения является повыше15 ние надежности и снижение стоимости диагностики, Цель достигается тем, что по предлагаемому способу измеряют интенсивность люминесценции в области 72020 740 нм, затем интенсивность интегральной люминесценции в области 400800 нм и при соотношении значений этих интенсивностей более 0,6 иссле- дуемые породы относят к альбититам.

На фиг. 1 представлены спектры возбуждения (а) и люминесценции (б) альбитита. По ним видно, что максимум излучения в красной области находится в пределах 720-740 нм, т.е. лрактичес30 ки эа пределами чувствительности глаза.

697891 erne. eo ою

На фиг. 2 представлен геологический разрез по эталонной для изученного месторождения скважине глубиною

2000 м, вскрывающей 6 тел альбититов (зон альбитизации) среди мигматитов с прослоями гранитов, Границы этих (тел были выделены по данным геологической документации, заверенным петрографическими определениями и анализами на содержание Na О Aa условных обозначениях мигматиты показаны штри- 10 хов с точкой, альбититы — косой перекрестной штриховкой).

Визуальным способом с полевым люминоскопом ЛСП-101 из шести альбититовых тел уверенно выделяются только два, наиболее глубоко залегающих (глубина 1800-1980 м). Первая альбититовая эона на глубине 630-700 м визуально выцеляется не в полном объеме,а три последующие зоны на глубине 975-1025 м, 1250-1265 м, 1355- 20

1380 м визуальным способом не были обнаружены (в условных обозначениях люминесцирующие разности альбититов, диагностированные с помощью люминоскопа ЛПС вЂ 1, показаны мелкой косой 25 штриховкой, нелюминесцирующие— крупной).

Результаты фотометрирования люминесценции образцов пород в красной области (7 ) представлены пунктирной30 линией. Фоновые значения Лwp приняты эа 5 отн.ед. (Удвоенное значение моды) . Как видно по значениям J .„прекф вышающим фоновые, уверенно выделяются, как и при визуальном способе,35 две зоны альбитизации на глубине

1800-1980 м и часть эоны альбитизации на глубине 630-700 м.

Более надежным диагностическим признаком служит отношение кр! 3° . Ha 40 фиг,2 видно, что все точки, соответствующие альбититам (по данным геологической документации, петрографии и определений Na O), характеризуются величиной этого отношения выше 0,6, Экономическая эффективность от применения предлагаемого способа заключается в возможности сокращения объемов дорогостоящих :абораторных анализов, необходимых для комплексной диагностики альбититов и выделения зон альбитизации.

Применение предлагаемого фотометрического способа позволяет снизить стоимость работ вдвое эа счет возможности сокращения анализов на Na O и петрографических определений на тех интервалах, которые ранее визуальным способом не могли быть диагностиронаны.

Формула изобретения

Фотометрический способ диагностики альбититов путем возбуждения исследуемой породы коротковолновым ультрафиолетовым излучением в области

240-260 нм, отличающийся тем, что, с целью повышения надежности и снижения стоимости диагностики, измеряют интенсивность люминесценции в области 720-740 нм, затем интенсивность интегральной люминесценции в рбласти 400-800 нм и при соотношении значений этих интенсивностей более

0,6 исследуемые породы относят к альбититам.

Источники информации, принятые во внимание при экспертизе

1. Дир У.А,, Хаун P.A., Зусман Дж.

Породообразующие минералы, М, Мир, т, 4, 1966 с. 152-165.

2. Степина 3.A. Костюковская Н.Г., Титова B.A. Роль элементов активаторов и соактиваторов в явлении люминесценции процесса натриевого метасоматоза,Радиоактивные элементы в геологических процессах, Тезисы докладов II Всесоюзного Радиохимического

Совещания, Душанбе, 1975, с. 216-217, Степина 3.A. Отчет по теме 67 р

2 ВИРГ, Разработка методики геологического применения приборов, Лига и Лига-ЭФ, Л., 1976 (прототип).

697891 гп

Составитель Е. Карманова

Редактор И. Шубина Техред 5. Чижик Корректор Е. Папу

Заказ 6919/31 Тираж 1073 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 13:-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная,4
