Установка для изготовления сварных труб из рулонной полосы
Иллюстрации
Реферат

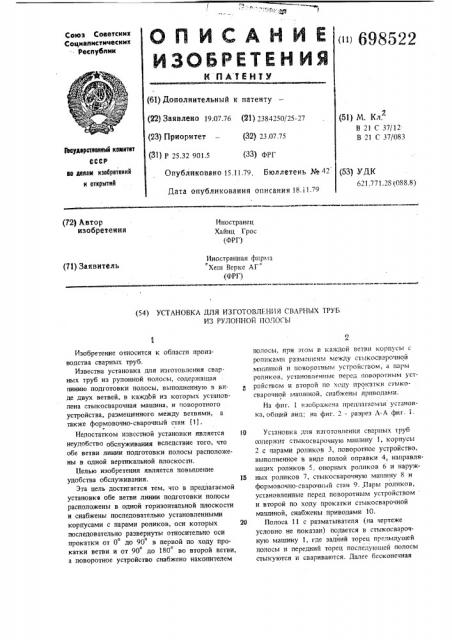

Союз Советск ив
Социалистических
Республик
{{!! 698522 (61) Дополнительный к патенту (22) Занвлено 19.07.76 (21) 2384250/25-?7 (23) Приоритет — (32) 23.07.75 (З1) Р 25,32 901.5 (ЗЗ) ФРГ (51) М. Кл, В 21 С 37/12
В 21 С 37/083
1Ъеудерствеииьй иенитет
СССР во делам изебретеиий и етирьпий
ОпУбликовано 15.11,79, бюллетень Уе 4
Пата опубликования описания 18.11. 9 (53) УДК
621.771.28 (088.8) (72) Автор изобрютении
Иностранец
Хайнц Грос (ФРГ) Иностраш{ая фирма
Хеш Верке АГ (ФРГ) (71) Заявитель (54) УСТАНОВКА ДЛЯ ИЗГОТОВЛГНИЯ СВАРНЫХ ТРУБ
ИЗ РУЛОННОЙ ПОЛОСЫ
Изобретение относится к области производства сварных труб.
Известна установка для изготовления свар. ных труб из рулонной полосы, содержа{цая пинию подготовки полосы, выполненную в виде двух ветвей, в каждой из которых установлена стыкосварочная машина, и поворотного устройства, размещенного между ветвями, а также формовочно-сварочный стан {11.
Недостатком известной установки является неудобство обслуживания вследствие того. что обе ветви линии подготовки полосы расположены в одной вертикальной плоскости.
Целью изобретения являетсл повышение удобства обслуживания.
Эта цель достигается тем, что в предлагаемой установке обе ветви линии подготовки полосы расположены в одной горизонтальной плоскости и снабжены последовательно установленными корпусами с парами роликов, оси которых последовательно развернуты относительно оси прокатки от 0 до 90 в первой по ходу прокатки ветви и от 90 до 180 во второй ветви, а поворотное устройство снабжено накопителем полосы, при зтом в каждой ветви корпусы с роликам{! размен!сны между стыкосварочной ма{шп!Ои и поворотным устроистBQM, а пары роликов, установленные перед ft(lBopoTHhlM устрой{сгвоы и второй по ходу прокатки стыкосварочной машиной, снабжены приводами.
На фиг. 1 изображена предлагаемая установка, общий виц: на фиг, 2 - разрез Л-А фиг. 1.
10 Установка для изготовления сварных труб содержит стыкосварочную машину 1, корпусы
2 с парами роликов 3, поворотное устройство, выполненное и виде полой оправки 4, направляющих роликов 5, .опорных роликов 6 н наруж15 ных роликов 7, стыкосварочную мап{ину 8 и формовочно-сварочный стан 9. Пары роликов, установленные перед поворотным устройством и второй по ходу прокатки стыкосварочной машиной, снабжены приводами 10.
20 Полоса 11 с разматывателя (на чертеже условно не показан) подается в стыкосварочну!о машину 1, гце задний торец предыдущей полосы и передний торец последующей полосы стыкуются и свариваются. Далее бесконечная
522 Риг. 2
ЦНИИПИ Заказ 6951/39 Тираж 1034 Подписное
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
3 6 полоса проходит через ролики 3, оси которых последовательно развернуты относительно оси о о прокатки от 0 до 90, и входит в поворотное устройство, которое одновременно выполня ет функцию накопителя.
Опираясь на опорные ролики 6, полоса огибает полую оправку, которая ограничивает внутренний диаметр полосовой спирали 12, наматывается по спирали и через ролики 7, ограничивающие наружный диаметр спирали, и наружный направляющий ролик 5 поступает в пары роликов, оси которых развернуты относительно оси прокатки от 90 до 180 . Далее стыковой шов проваривают с обратной стороны в стыкосварочной машине 8 и полосу направляют в формовочно-сварочный стан, где формуют и сваривают трубу 13.
Формула изобретения
Установка для изготовления сварных труб из рулонной полосы, содержащая линию подготовки полосы, выполненную в виде двух
4 ветвей, в каждой из которых установлена стыкосварочная машина, и поворотного устройства, размещенного между упомянутыми ветвями, а также формовочно-сварочный стан, о т л ич а ю щ а я с я тем, что, с целью повышения удобства обслуживания, обе ветви расположены в одной горизонтальной плоскости и снабжены последовательно установленными корпусами с парами роликов, оси которых последовательно
1О развернуты относительно оси прокатки от о о
0 до 90 в первой по ходу прокатки ветви о о и от 90 до 180 во второй ветви, а поворотное устройство снабжено накопителем полосы, при этом в каждой ветви корпусы с роликами размещены между стыкосварочной машиной и поворотным устройством, а пары роликов, установленные перед поворотным устройством и второй по ходу прокатки стыкосварочной машиной, снабжены приводами.
20 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР М 232924, кл. В 21 С 37/12, 1963.
