Первичный химический источник тока
Иллюстрации
Реферат

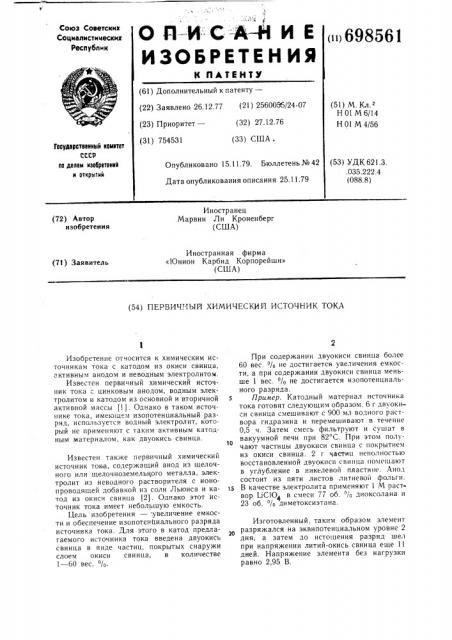

О Л-И-С A -H И Е
ИЗОБРЕТЕ Н ИЯ
К ПАТЕНТУ
Союз Советских
Социалистимеских
Республик пч698561 (61) Дополнительный к патенту— (22) Заявлено 26.12.77 (21) 25600 т5/24-07 (51) М. Кл.
Н 01 М 6/14
Н 01 М 4/56 (32) 27.12.76 (23) Приоритет— (31) 754531 (33) США, Государственный комитет
СССР по делам изобретений
Il открытий
Опубликовано 15.11.79. Бюллетень № 42
Дата опубликования описания 25.11.79 (53) УДК 621.3.
035 222 4 (088.8) Иностранец
Марвин Ли Кроненберг (США) (72) Автор изобретения
Иностранная фирма
«Юнион Карбид Корпорейшн» (США) (71) Заявитель (54) ПЕРВИЧНЫЙ ХИМИЧЕСКИ Й ИСТОЧНИК ТОКА
Изобретение отчосится к химическим источникам тока с катодом из окиси свинца, активным анодом и неводным электролитом.
Известен первичный химический источник тока с цинковым анодом, водным электролитом и катодом из основной и вторичной активной массы (1). Однако в таком источнике тока, имеющем изопотенциальный разряд, используется водный электролит, который не применяют с таким активным катодным материалом, как двуокись свинца.
Известен также первичный химический источник тока, содержащий анод из щелочного или щелочноземельного металла, электролит из неводного растворителя с ионопроводящей добавкой из соли Льюиса и катод из окиси свинца (2). Однако этот источник тока имеет небольшую емкость.
Цель изобретения —,увеличение емкости и обеспечение изопотен4иального разряда источника тока. Для этого в катод предлагаемого источника тока введена двуокись свинца в виде частиц, покрытых снаружи слоем окиси свинца, в количестве
1 — 60 вес. %.
При содержании двуокиси свинца более
60 вес. % не достигается увеличения емкости, а при содержании двуокиси свинца меньше 1 вес. % не достигается изопотенциального разряда.
5 Пример. Катодный материал источника тока готовят следующим образом. 6 r двуокиси свинца смешивают с 900 мл водного раствора гидразина и перемешивают в течение
0,5 ч. Затем смесь фильтруют и сушат в
1О вакуумной печи при 82 С. При этом получают частицы двуокиси свинца с покрытием из окиси свинца. 2 r частиц неполностью восстановленной двуокиси свинца номеtLlBlo T в углубление в никелевой пластине. Анод состоит из пяти листов литиевой фольги.
В качестве электролита применяют 1 М раствор LiC10 в смеси 77 об. /0 диоксолана и
23 об. /р диметоксиэтана. о 4
Изготовленный, таким образом элемент разряжался на эквипотенциальном уровне 2 дня, а затем до исто.цения разряд- шел при напряжении литий-окись свинца еще 11 дней. Напряжение элемента без нагрузки равно 2,95 В.
698561
Формула изобретения
Составитель К. Вейсбейн
Техред О. Луговая Корректор Г. Назарова
Тираж 923 Подписное
Редактор А. Пейсоченко
Заказ 6981/41
ЦНИ И ПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ° ППП «Патент», г. Ужгород, ул. Проектная, 4
Таким образом, предлагаемый источник тока имеет повышенную емкость и эквипотенциальный разряд.
Первичный химический источник тока, содержащий анод из активного металла, электролит из неводного растворителя с ионопроводящей добавкой из соли Льюиса и катод из окиси свинца, отличающийся тем, что, 10 с целью увеличения емкости и обеспечения изопотенциального разряда, в катод введена двуокись свинца в виде частиц, покрытых снаружи слоем окиси свинца, в количестве
1 — 60 вес. о/ о.
Источники информации, принятые во внимание при экспертизе
1. Патент США № 3655450, кл. 136—
107, 11.04.72.
2. Патент Франции № 2283401, кл. Н 01 М 6/14, 18.06.76.
