Пресс для формирования тюков
Иллюстрации
Реферат

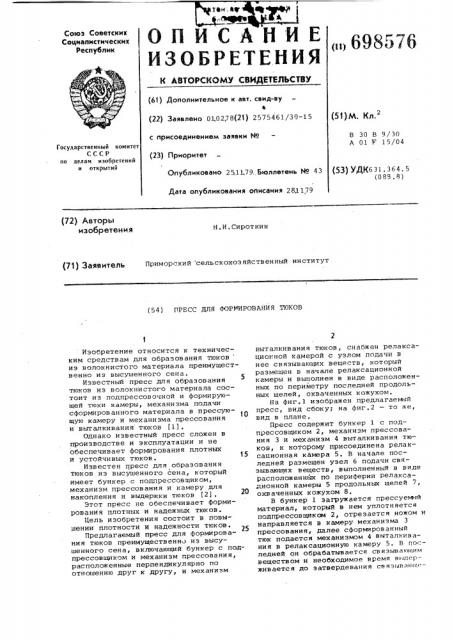

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
<и)698576
{61) Дополнительное к авт. саид-ву (22) Заявлено 01,0?78(2!) 2575461/30-15
Р1)М. Кл.2 с присоединением заявки ¹
В 30 В 9/30
A 01 F 15/04
Государственный комитет
СССР по делам изобретений и открытий (23) Приоритет (53) УДК631. 364. 5 (088.8) Опубликовано 251179 Бюллетень № 43
Дата опубликования описания 281179 (72) Авторы изобретения
H.È.Cèðîòêèí (71) ЗаяВИтЕЛЬ Приморский сельскохозяйственный институт (54) ПРЕСС ДЛЯ ФОРМИРОВАНИЯ TlOKOB
Изобретение относится к техническим средствам для образования тюков иэ волокнистого материала преимущественно из высушенного сена.
Известный пресс для образования тюков из волокнистого материала состоит из подпрессовочной и формирующей тюки камеры, механизма подачи сформированного материала в прессующую камеру и механизма прессования и выталкивания тюков (1).
Однако известный пресс сложен в производстве и эксплуатации и не обеспечивает формирования плотных и устойчивых тюков. 15
Известен пресс для образования тюков из высушенного сена, который имеет бункер с подпрессовщиком, механизм прессования и камеру для накопления и выдержки тюков (2).
Этот пресс не обеспечивает формирования плотных и надежных тюков.
Цель изобретения состоит в повышении плотности и надежности тюков.
Предлагаемый пресс для формирования тюков преимущественно из высушенного сена, включающий бункер с подпрессовщиком и механизм прессования, расположенные перпендикулярно по отношению друг к другу, и механизм выталкивания тюков, снабжен релаксационной камерой с узлом подачи в нее связывающих веществ, который размещен в начале релаксационной камеры и выполнен в виде расположенных по периметру последней продольных щелей, охваченных кожухом.
На фиг.1 изображен предлагаекий пресс, вид сбоку; на фиг.2 — то же, вид в плане.
Пресс содержит бункер 1 с подцрессовщиком 2, механизм прессования 3 и механизм 4 выталкивания тюков, к которому присоединена релаксационная камера 5. В начале последней размещен узел 6 подачи связываюших веществ, выполненный н виде расположенных по периферии релаксадионной камеры 5 продольных щелей 7, охваченных кожухом 8.
В бункер 1 загружается прессуемый материал, который в нем уплотняется подпрессонщиком 2, отрезается ножом и направляется в камеру механизма 3 прессования, далее сформированный тюк подается механизмом 4 выталкивания в релаксационную камеру 5. В пос:— ледней он обрабатывается связывающим веществом и необходимое время вылержинается до затвердеваиия снязываюн.,у у эФ©
698576
Формула изобретения
Фи@2
ЦНИЙПИ Заказ 709174 Тираж 755 Подписное
Филиал ППП Патент, г. Ужгород, ул. Проектная,4 го вещества. В период формирования тюка между механизмом 4 выталкивания тюков и релаксационной камерой 5 устанавливается управляемая заслонка.
1. Пресс для формирования тюков преимущественно из высушенного сена, включающий бункер с подпрессовщиком и меха низ мом прессов ани я, расположенные перпендикулярно по отношению друг к другу, и механизм выталкивания тюков, отличающийся тем, что, с целью повышения плотности и надежности тюков, он снабжен релаксационной камерой с узлом подачи в нее связывающих веществ.
2. Пресс по п,l, о т л и ч а ю шийся тем, что узел подачи связывающих веществ размещен в начале релаксационной камеры и выполнен в виде расположенных по периметру последней продольных щелей, охваченных кожухом.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
9 261910 кл.В 30 В 9/30, 1969.
2. Авторское свидетельство СССР
Р 176137, кл,A 01 F 15/04, 1964.
