Реферат

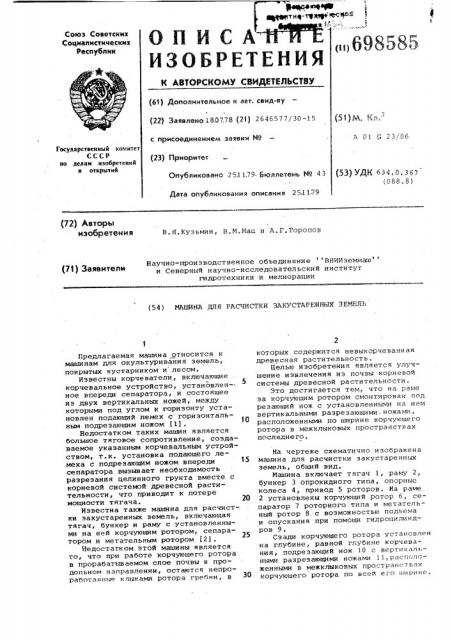

Союз Советских

Социалистических

Республик ()698585

ИЗОБРЕТЕНИЯ (61) Дополнительное к авт. свид-ву (22) Заявлено180778 (2)) 2646577/30-15 с присоединением заявки №

А 01 G 23/06

Государственный комитет

СССР по делам изобретений и открытий (23) Г)риоритет (53) УДК бз4. 0, ç 67 (088.8) Опубликовано 251179. Бюллетень ¹ 43

Дата опубликования описания 251 179 (72) Авторы изобретения

В. Н. Кузьмин, В.N. Мац и А. Г. Торопов (аявителм

Научно-производственное объединение ВНИИземмаш

71) Заявители и Северный научно-исследовательский институт гидротехники и мелиорации (5 4 ) МАШИНА ДЛЯ РАСЧИСТКИ ЗАКУСТАР ЕИНИМ ЗЕМЕЛЬ

Предлагаемая машина относится к машинам для окультуривания земель, покрытых кустарником и лесом.

Известны корчеватели, включающие

5 корчевальное устройство, установлен-ное впереди сепаратора, и состоящее из двух вертикальных ножей, между которыми под углом к горизонту установлен подающий лемех с горизонтальным подрезающим ножом (1) .

Недостатком таких машин является большое тяговое сопротивление, создаваемое указанным корчевальным устройством, т.к. установка подающего лемеха с подреэающим ножом впереди сепаратора вызывает необходимость разрезания целинного грунта вместе с корневой системой древесной растительности, что приводит к потере мощности тягача. 20

Известна также машина для расчист-. ки закустаренных земель, включающая тягач, бункер и раму с установленными на ней корчующим ротором, сепаратором и метательным ротором (2).

Недостатком этой машины является то, что при работе корчующего ротора в прорабатываемом слое почвы в продольном направлении, остаются непроработанные клыками ротора гребни, в которых содержится невыкорчеванная древесная растительность.

Целью изобретения является улучшение извлечения из почвы корневой системы древесной растительности, Это достигается тем, что на раме за корчующим ротором смонтирован под резающий нож с установленными на нем вертикальными разрезающими, ножами, расположенными по ширине корчующего ротора в межклыковых пространствах последнего.

На чертеже схематично изображена машина для расчистки эакустаренных земель, общий вид.

Машина включает тягач 1, раму 2, бункер 3 опрокидного типа, опорные колеса 4, привод 5 роторов. На раме

2 установлены корчующий ротор 6, сепаратор 7 роторного типа и метательный ротор 8 с воэможностью подъема и опускания при помощи гидроцилиндров 9.

Сзади корчующего ротора установлен на глубине, равной глубине корчевания, подрезающий нож 10 с вертикальными раэрезающими ножами 11,.расположенными в межклыковых пространс твах корчующего ротора по всей е-п ширине.

698585

Формула изобретения

Составитель A.Áàëèí

Техред 3,Фанта Корректор И.Михеева

Редактор Р.Антонова

Заказ 7092/5, Тираж 755 Подписное

ЦИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, РаушСкая наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

При движении машины корчующий. ротор 6, получая вращение от привода

5 в сторону, обратную направлению вращения ведущих звездочек гусеничного хода тягача, извлекают из почвы древесную растительность, причем мелкие корни обрываются и остаются в гребнях почвы, образующихся в слое почвы после прохода корчующего ротора.

Подреэающий нож 10 и разрезающие вертикальные ножи 11 разрушают оставшиеся гребни почвы и выталкивают находящиеся в них корни под клыки корчующего ротора.

Корчующий ротор.б захватывает клыками. древесную растительность и корневые остатки и направляет их на сепаратор 7, где происходит очистка их от почвы.. Очищенная древесина поступает к метательному ротору 8, который забрасывает ее в приемный бункер 3.

Накопившаяся в бункере древесная растительность выгружается из него в определенном месте в конце участка. поля, откуда она вывозится или сжигается на месте.

Применение подреэающего ножа, расположенного позади корчующего ротора с установленными на нем вертикальными ножами, позволяет существенно повысить эффективность корчевания.

Машина для- расчистки закустаренных земель, включающая тягач, бункер и раму с установленными на ней корчующим ротором, сепаратором и метательным ротором, отличающаяся тем, что, с целью улучшения извлечения из почвы корневой системы древесной растительности, на раме эа корчующим ротором смонтирован подрезающий нож с установленными на нем вертикальными разрезающими ножами, расположенными по ширине корчующего ротора в межклыковых пространствах последнеro.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

25, 9309679, кл . A Ol G 23/06, 1970 .

2. Авторское свидетельство СССР . 9341449, кл. А 01 G 23/06, 1970 (прототип) .
