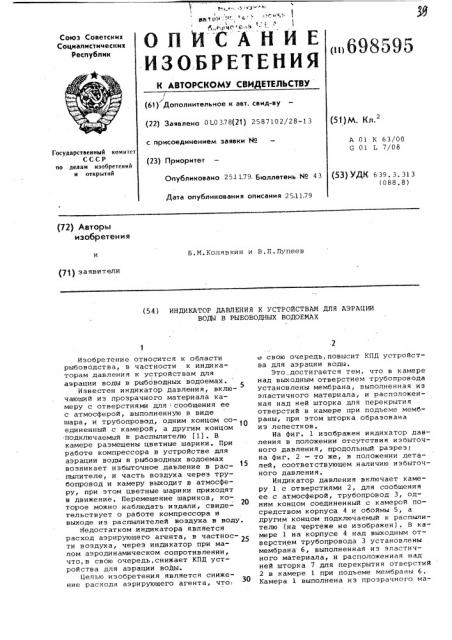

ОП С ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/ (61) Дополнительное к авт. саид-ву (51}М, Кл,2 (22) Заявлено 0 LO 378(21) 2587102/28-13 с присоединением заявки №

A 01 К 63/00

G 0i Ь 7/08

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет (53} УДК 639. 3. 313 (088. 8) Опубликовано 2511.79. Бюллетень ¹ 43

Дата опубликования описания 25.11.79 (72) Авторы изобретения

Б.М. Колявкин и В. П.Лупеев (7$ } заявители (54) ИНДИКАТОР ДАВЛЕНИЯ К УСТРОЙСТВАМ ДЛЯ АЭРАЦИИ

ВОДЫ В РЫБОВОДНЫХ ВОДОЕМАХ

Изобретение относится к области рыбоводства, в частности к индикаторам давления к устройствам для аэрации воды в рыбоводных водоемах.

Известен индикатор давления, включающий из прозрачного материала камеру с отверстиями для сообщения ее с атмосферой, выполненную в виде шара, и трубопровод, одним концом со- 10 единенный с камерой, а другим концом подключаемый к распылителю (1). В камере размещены цветные шарики. При работе компрессора в устройстве для аэрации воды в рыбоводных водоемах возникает избыточное давление в распылителе, и часть воздуха через трубопровод и камеру выходит в атмосферу, при этом цветные шарики приходят в движение. Перемещение шариков, которое можно наблюдать издали, свидетельствует о работе компрессора и выходе из распылителей воздуха в воду.

Недостатком индикатора является расход аэрирующего агента, в частнос- 25 ти воздуха, через индикатор при малом аэродинамическом сопротивлении, что,в свою очередь, снижает КПД устройства для аэрации воды.

Цепью изобретения является снижение расхода аэрируюшего агента, что свою очередь, повысит КПД устройства для аэрации воды.

Это, достигается тем, что в камере над выходным отверстием трубопровода установлены мембрана, выполненная из эластичного материала, и расположенная над ней шторка для перекрытия отверстий в камере при подъеме мембраны, при этом шторка образована из лепестков.

На фиг. 1 изображен индикатор давления в положении отсутствия избыточного давления, продольный разрез; на фиг. 2 — то же, в положении деталей, соответствующем наличию избыточного давления.

Индикатор давления включает камеру 1 с отверстиями 2, для сообщения ее с атмосферой, трубопровод 3, одним концом соединенный с камерой посредством корпуса 4 и обоймы 5, а другим концом подключаемый к распылителю (на чертеже не изображен). В камере 1 на корпусе 4 над выходным отверстием трубопровода 3 установлены мембрана 6, выполненная из эластичного материала, и расположенная над ней шторка 7 для перекрытия отверстий

2 в камере 1 при подъеме мембраны 6.

Камера 1 выполнена из прозрачного маФ

Ф

l Ф °

6985Q5

Составитель Лебедюк

Техред З.фанта Корректор И.Михеева

Редактор P.Àíòîíîâà

Заказ 7092/5 Тираж 755 Подпи сное

ЦНИИПИ Государственного комитета СССР по делам и зобрет ений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 териала в виде колпака, а шторка образована из упругих лепестков.

Мембрана б и шторка 7 окрашены в яркий цвет.

Индикатор давления работает следующим образом.

Когда устройство для аэрации воды, выключено, мембрана 6 и шторка 7 находятся в нижнем положении и камера

1 прозрачна (см.фиг.1). При включении устройства для аэрации воды, в распылителях образуется избыточное давление, которое по трубопроводу .

3 оказывает давление на мембрану 6.

Последняя раздувается, заполняя объем камеры 1 и изгибая лепестки шторки 7. Когда мембрана заполнит полностью камеру 1, то она видна уже не как прозрачная, а как окрашенная в цвет мембраны 6 и шторки 7 (см.фиг.2), при этом в силу упругости лепестков шторки 7 создается дополнительное сопротивление мембран 6, отверстия

2 закрываются лепестками в последнюю .очередь, после того, как мембрана 6 заполнит оста IbHoA объем камеры 1 и вытеснит из нее атмосферный воздух.

Формула изобретения

Индикатор давления к устройствам

5 для аэрации воды в рыбоводных водоемах, включающий изготовленную из прозрачного материала камеру с отверстиями для сообщения ее с атмосферой, и трубопровод, одним концом

10 соединенный с камерой, а другим концом подключаемый к распылителю, о тл и ч а ю шийся тем, что, с целью снижения расхода аэрирующего агента, в камере над выходным отверстием трубопровода установлены мембрана, выполненная из эластичного материала, и расположенная над ней шторка для перекрытия отверстий в камере при подьеме мембраны, при этом шторка образована из лепестков.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9411814, кл. A 01 К 63/00, 1969.
