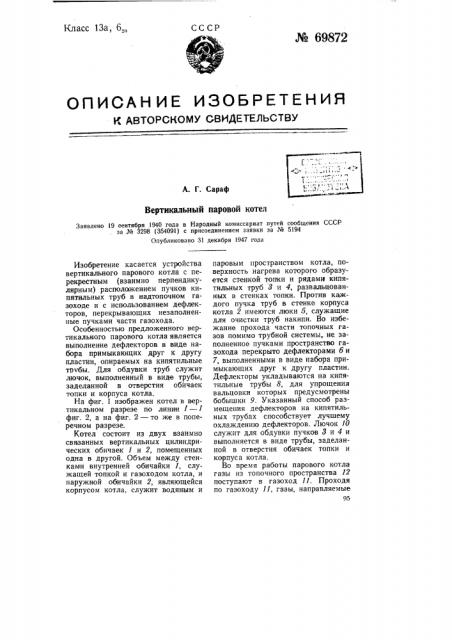

Класс 13а, бз»

СС CP № 69872

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Г. Сараф

Вертикальный паровой котел

Заявлено 19 сентября 1940 года в Народный комиссариат путей сообщения СССР за № 3298 (354091) с присоединением заявки за № 5194

Опубликовано 31 декабря 1947 года

Изобретение касается устройства вертикального парового котла с перекрестным (взаимно перпендикулярным) расположением пучков кипятильных труб в надтопочном газоходе и с использованием дефлекторов, перекрывающих незаполненные пучками части газохода.

Особенностью предложенного вертикального парового котла является выполнение дефлекторов в виде набора примыкающих друг к другу пластин, олираемых на кипятильные точбы. Для обдувки труб служит лючок, выполненный в виде трубы, заделанной в отверстия обичаек топки и корпуса котла.

На фиг. 1 изображен котел в вертикальном разрезе по линии 1 — 1 фиг. 2, а на фиг. 2 — то же в поперечном разрезе.

Котел состоит из двух взаимно связанных вертикальных цилиндрических обичаек 1 и 2, помещенных одна в другой, Объем между стенками внутренней обичайки 1, служащей топкой и газоходом котла, и наружной обичайки 2, являющейся корпусом котла, служит водяным и паровым. пространством котла, поверхность нагрева которого образуется стенкой топки и рядами кипятильных труб 8 и 4, развальцованных в стенках топки. Против ка ждого пучка труб в стенке корпуса котла 2 имеются люки 5, служащие для очистки труб накипи. Во избежание прохода части топочных газов помимо трубной системы, не заполненное пучками пространство газохода перекрыто дефлекторами 6 и

7, выполненными в виде набора примыкающих друг к другу пластин.

Дефлекторы укладываются на кипятильные трубы 8, для упрощения вальцовки которых предусмотрены бобышки 9. Указанный способ размещения дефлекторов на кипятильных трубах способствует лучшему охлаждению дефлекторов. Лючок 10 служит для обдувки пучков 8 и 4 и выполняется в виде трубы, заделанной в отверстия обичаек топки и корпуса котла.

Во время работы парового котла газы из топочного пространства 12 поступают в газоход 11. Проходя по газоходу 11, газы, направляемые

JA 69872 дефлекторами 6 и 7, омывают на своем пути пучки 8 и 4 кипятильных труб, отдавая при этом часть своего тепла, и затем выходят в суженную часть 14 газохода и удаляются через дымовую трубу 18 в атмосферу.

Предмет изооретения

1. Вертикальный паровой котел с перекрестным расположением пучков кипятильных труб в надтопочном газоходе и с использованием дефлекторов, размещенных в свободном от пучков пространстве газохода с целью направления газов через трубные пучки, о т л и ч а юшийся тем, что дефлекторы выполнены в виде набора примыкающих друг к другу пластин, укладываемых на кипятильные трубы с целью охлаждения пластин.

2. Применение в котле по и. 1 лючка для обдувки труб, выполненного в виде трубы, заделанной в отверстия обнчаек топки и корпуса котла.
