Способ охлаждения валка вальцев
Иллюстрации
Реферат

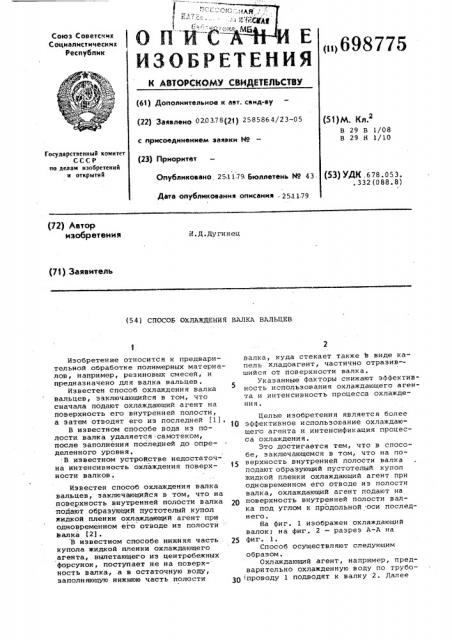

Союз Советсник
Социалистических
Республик 11>698775 (б1) Дополнительное к авт. сеид-ву (22) впаяв,е,о 020378(21) ? 585864/23-05 с присоединением заявки Но (23) Приоритет (51)М. Кл.
В 29 В 1/08
В 29 Н 1/10
Государственный комитет
СССР оо делам изобретений и открытий (53) УДК, 6 78. 0 5 3..332(088.8) Опубликовано, 251179. Бюллетень Ио 43
Дата опубликования описания 25,1179 (72) Автор изобретения
H.Ä.ÄóãèHeö (71) Заявитель (54) СПОСОБ ОХЛАЖДЕНИЯ BAJlKA ВАЛЬЦЕВ
Изобретение относится к предварительной обработке полимерных материалов, например, резиновых смесей, и предназначено для валка вальцев.
Известен способ охлаждения валка вальцев, заключающийся в том, что сначала подают охлаждающий агент на поверхность его внутренней полости, а затем отводят его из последней (1).
В известном способе вода из полости. валка удаляется самотеком, после заполнения последней до определенного уровня. В известном устройстве недостаточна интенсивность охлаждения поверхности валков, Известен способ охлаждения валка вальцев, заключающийся в том, что на поверхность внутренней полости валка подают образующий пустотелый купол жидкой пленки охлаждающий агент при одновременном его отводе иэ полости валка (2) .
В известном способе нижняя часть . купола жидкой пленки охлаждающего агента, вылетающего из центробежных форсунок, поступает не на поверх- ность валка, а в остаточную воду, заполняющую нижнюю часть полости валка, куда стекает также в виде капель хладоагент, частично отразив-шийся îr поверхности валка, Указанные Факторы снижают эффективность использования охлаждающего агента и интенсивность процесса охлаждения.
Целью изобретения является более
10 эффективное использование охлаждающего агента и интенсификация процесса охлаждения.
Это достигается тем, что в способе, заключающемся в том, что на поверхность внутренней полости валка подают образующий пустотелый купол жидкой пленки охлаждающий агент при одновременном его отводе из полости валка, охлаждающий агент подают на поверхность внутренней полости валка под углом к продольной оси последнего.
На фиг. 1 изображен охлаждающий валок; на фиг. 2 — разрез А-A на
25 Фиг ° 1 °
Способ осуществляют следующим образом, Охлаждающий агент, например, предварительно охлажденную воду по трубо3О проводу 1 подводят к валку 2. Далее
698775
Формула изобретения
ЦНИИПИ Заказ 7441/15 Тираж 771 Подписное
Филиал ППП Патент, r. Ужгород, ул. Проектнан, 4 при помощи центробежных форсунок 3-4, располагаемых под углом к продольной оси валков, воду, образую|цую на выходе из форсунок пустотелый конический купол жидкой пленки, подают на поверхность внутренней полости валка, 5
При подаче воды на поверхность валка происходит соударение капель воды со стенкой и ввиду того, что внутренняя поверхность валка имеет шероховатость, часть капель отражается от стенки и падает в нижнюю часть валка. При этом падаю цие капли подхватываются нижней частью а пустотелого купола жидкой пленки и вновь подаются на внутреннюю поверхность валка. Стекающая по поверхнос15 ти валка тонким слоем вода интенсивно охлаждает верхнюю часть валка и поступает в заполненную водой нижнюю его часть, которая также интенсивно охлаждается. Нагрета.я вода выходит из валка через сливную воронку 5 в сливной короб 6 и далее.по трубопроводу 7 на сооружения, охлаждающие воду для повторного использования.
Применение предлагаемого способа 25 позволит при упрощении процесса охлаждения интенсифицировать последний, и более эффективно испольэовать охлаждающий агент, что позволит в свою очер дь снизить энергозатраты процесса и удельный расход охлаждающего агента, Способ охлаждения валка вальцев, заключающийся в том, что на поверхность внутренней полости валка подают образующий пустотелый купол жидкой пленки охлаждающий агент при одновременном его отводе из полости валка, отличающийся тем, что, с целью более эффективного использования охлаждающего агента и интенсификации процесса охлаждения, охлаждающий агент подают на поверхность внутренней полости валка под углом к продольной оси последнего.
Источники информации, принятые во внимание при экспертизе
1. Кошелев Ф,Ф. Технология резины.
М.-Л,, Гос.научно-техн.изд-во хим.литературы, 1951, с ° 251.
2. Авторское свидетеЛьство СССР
Р 401518, кл, В 29 В 1/08, 1969 (про тотип),
